LITHIUM-AKKU ANSCHLUSS-DIAGRAMM

Das Ladegerät I-Peak 100 verfügt über eine integrierte Schaltstrom-
versorgung. Sie können das Netzkabel direkt an den Hauptstrom (100-
240 V AC), eine externe Stromversorgung (12-18V) oder eine 12V Auto-
batterie mit der DC-Eingangsbuchse verbinden.
ACHTUNG:
Vor dem Anschließen eines Akkus muss unbedingt überprüft werden,
dass die Lade-Parameter korrekt eingestellt wurden. Sollten diese nicht
korrekt sein, kann der Akku beschädigt werden, in Flammen aufgehen
oder explodieren. Überprüfen Sie (BITTE ZWEIMAL), ob Ihre Verkabe-
lung richtig gepolt ist.

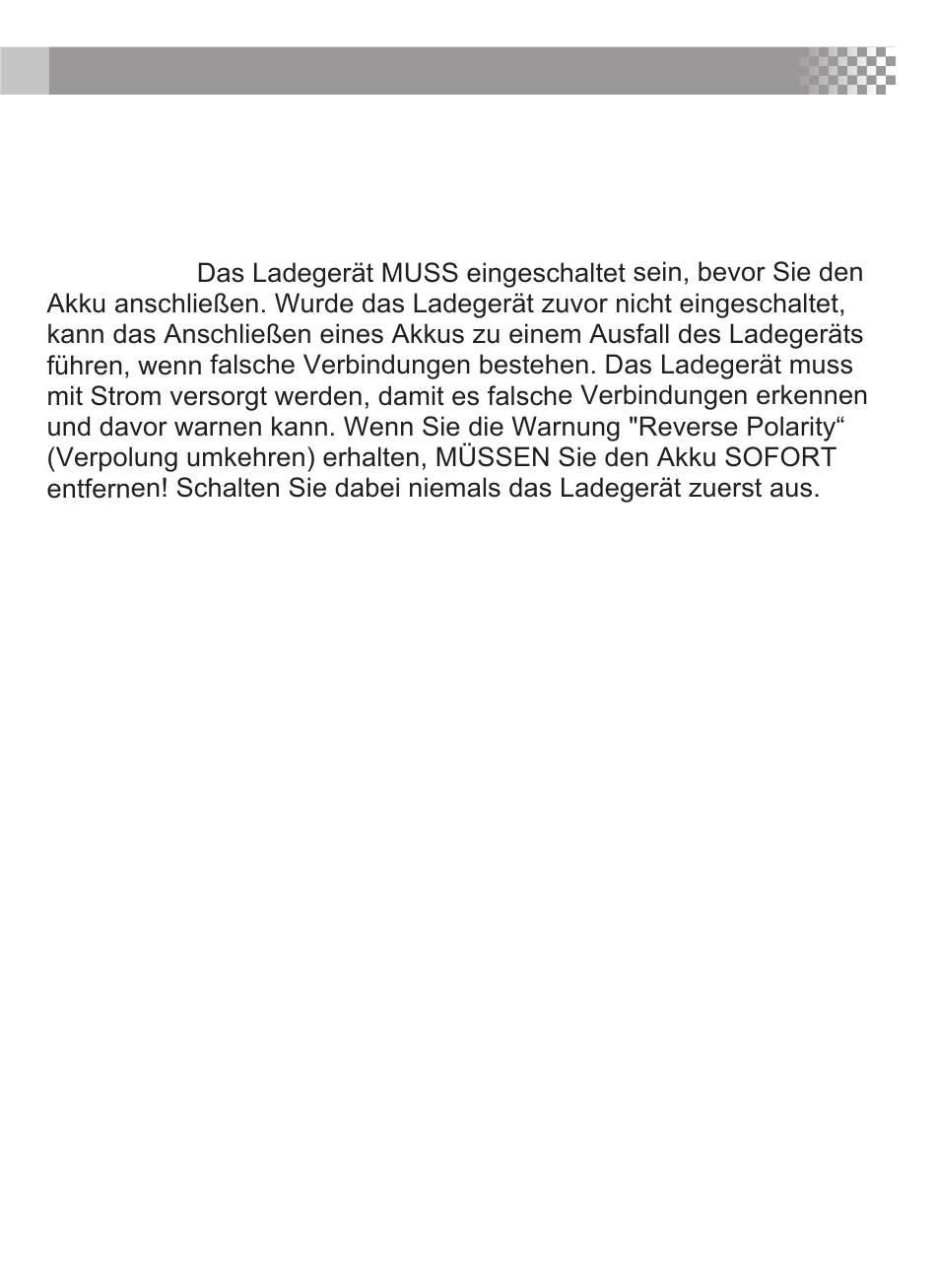

Um einen Kurzschluss eines Akkus zu vermeiden, müssen Sie das Lade-
kabel immer zuerst an das Ladegerät und erst dann an den Akku an-
schließen. Beim Abstecken immer zuerst den Akku vom Ladekabel lösen.
Niemals das Kabel zuerst vom Ladegerät abstecken, wenn der Akku
noch angeschlossen ist.
BALANCE-BUCHSE:
Das am Akku angeschlossene Balance-Kabel muss mit dem Ladegerät
verbunden werden. Tun Sie dies, indem Sie das schwarze Kabel mit dem
Minuspol verbinden. Achten Sie auf die richtige Polarität! (Siehe Schalt-
plan auf der übernächsten Seite.)
ANSCHLUSS DES AKKUS
Befolgen Sie diese Anweisungen, um einen Lithium-Akku mit einem
Balance-Stecker zu verbinden.
