A-4 Programmierbeispiele für das CP1L-System
Betriebsübersicht
A
Systemkonfiguration
Verdrahtungsbeispiel
142
SYSMAC CP1L Bedienerhandbuch

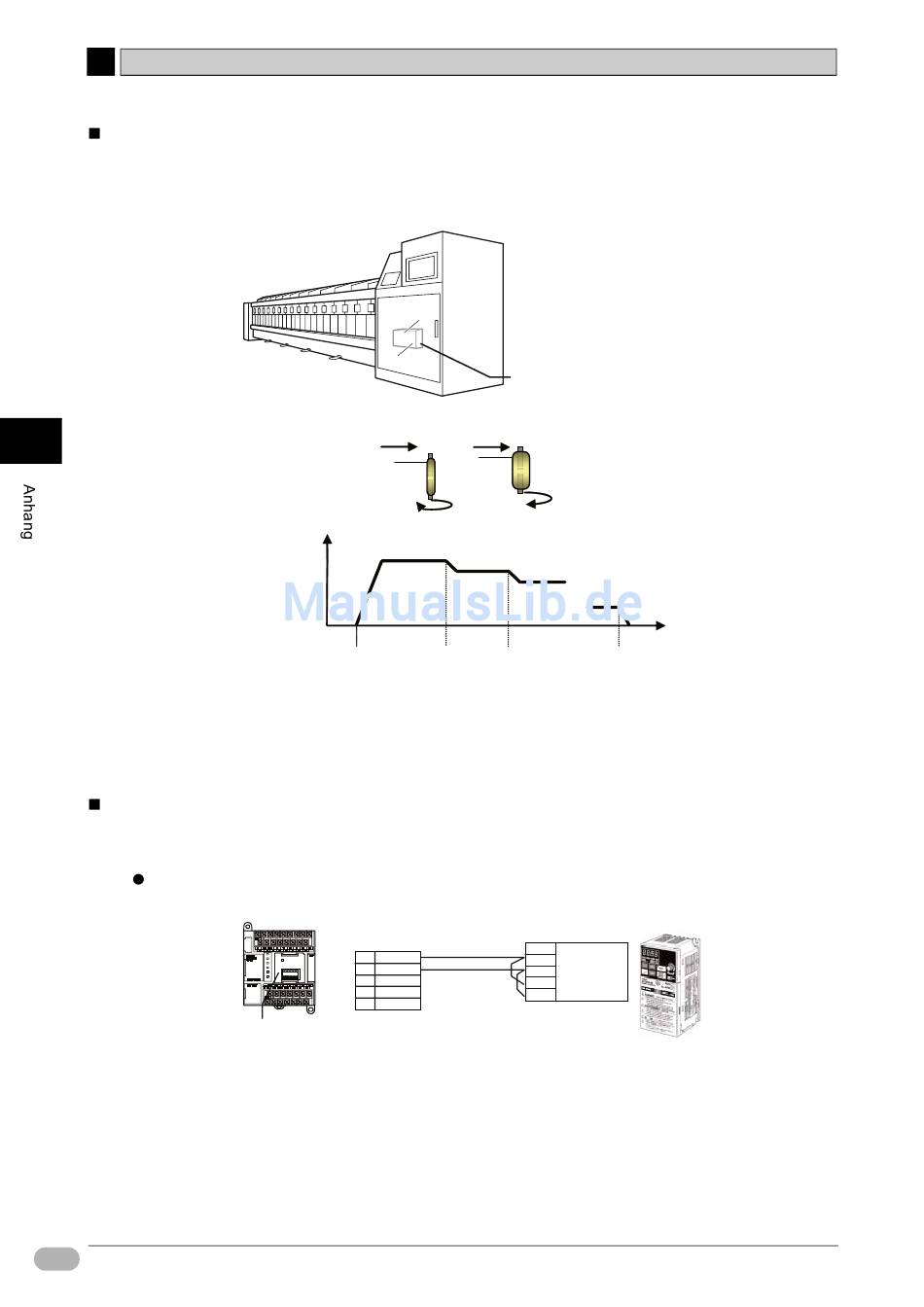

Im folgenden Beispiel wird ein Spuler an einer Spinnmaschine verwendet.
Die Drehgeschwindigkeit des Spulers muss beim Wickeln des Garns variabel sein,
damit die Geschwindigkeit, mit der das Garn gezogen wird, konstant bleibt.
Konstante Garngeschwindigkeit
Schnelle Drehung
60,00 Hz
Geschwindigkeit
Bit A
ON
(W0.00)
Die Zielgeschwindigkeit wird auf Grundlage des Eingangs von mehreren Bits
erreicht. Beschleunigung und Verzögerung werden durch die Beschleunigung
und Verzögerung eines Frequenzumrichters geändert.
CP1L und CIMR-V7 (OMRON-Frequenzumrichter) werden zur Frequenz-
und Start-/Stopp-Steuerung über RS485 verbunden.
CP1L
CP1W-CIF11
1
RDA-
COMM
RDA - RDB+ SDA - SDB+ FG
2
RDB+
SDA-
3
4
SDB+
5
FG
CP1W-CIF11
(RS422/485-Optionsmodul)
CP1L
Langsame Drehung
55,00 Hz
50,00 Hz
Bit B
Bit C
ON
ON
(W0.02)
(W0.01)
(W0.15)
Symbol
Klemmenblock
RS485
S-
des
S+
Regelkreises
50 m oder
R-
(Kommunikations-
weniger
R+
klemmen)
Angehalten
Bit Z
ON
CIMR-V7
