A-2 Befehle
SET/RSET (RESET)-Befehle
A
Hinweis
KEEP(011) (KEEP RELAY)-Befehle
Hinweis
102
SYSMAC CP1L Bedienerhandbuch

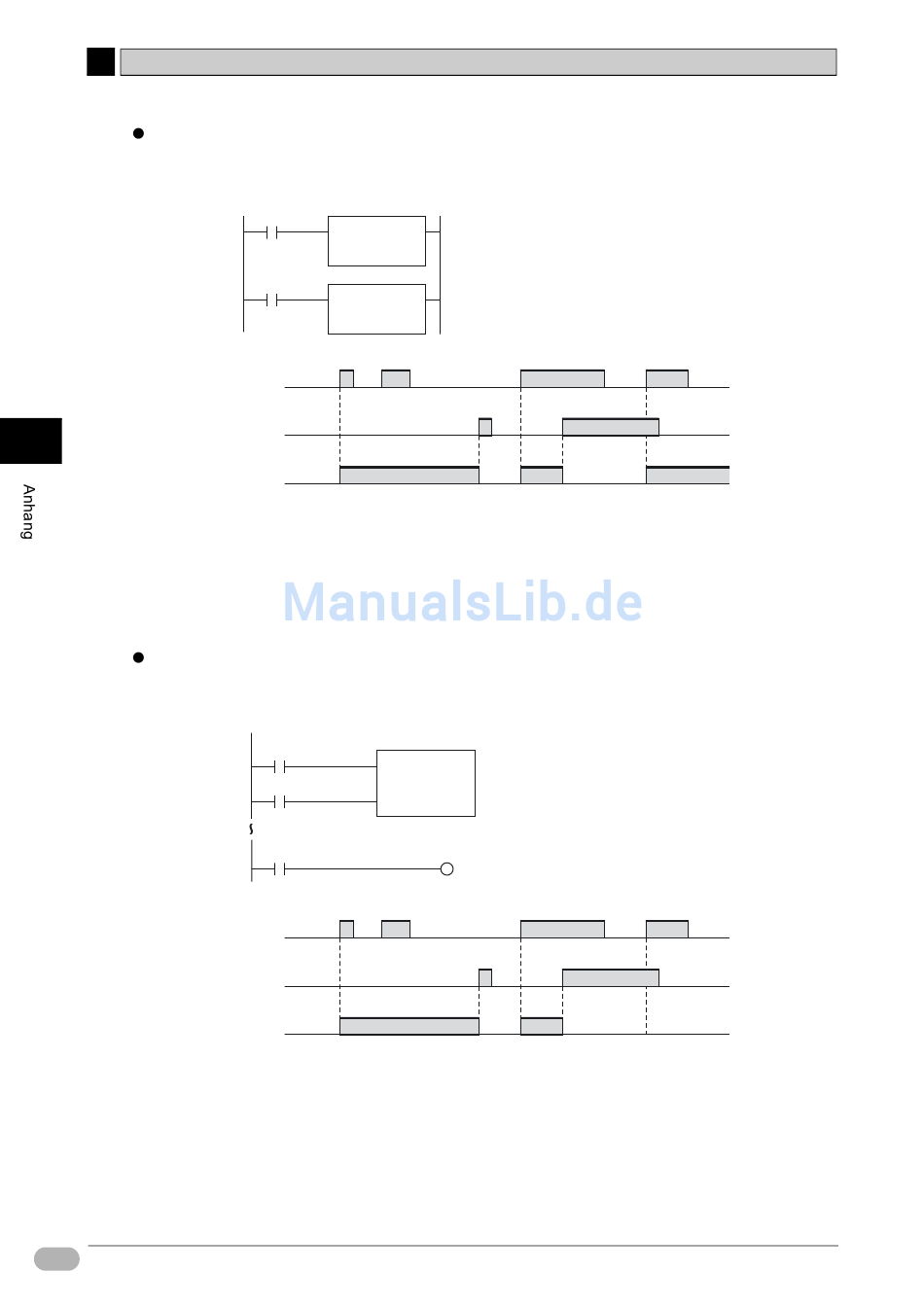

SET-Befehle schalten und halten Bits auf EIN, sobald die Eingangsbedingung
EIN ist. RSET-Befehle schalten Bits AUS und halten den AUS-Zustand.
000000
SET
000102
000001
RSET
000102
000000
000001
000102
Im obigen Beispiel wird das Bit 000102 durch die SET-Bedingung auf EIN gesetzt und
durch die RSET-Bedingung auf AUS gesetzt.
Haltebereiche und Zusatz-Systembereiche, die durch SET-Befehle auf EIN
geschaltet wurden, bleiben auch dann im EIN-Zustand, wenn die Stromversorgung
unterbrochen oder der Betrieb gestoppt wird.
Durch KEEP-Befehle arbeiten Bits wie Haltebits. Dadruch können selbsthaltende
Bits einfach eingerichtet werden.
000000 SET-Eingang
KEEP (011)
000001 RSET-Eingang
000103
000000
000001
000103
Im obigen Beispiel wird das Bit 000103 durch die SET-Bedingung auf EIN gesetzt
und durch die RSET-Bedingung auf AUS gesetzt. Während der Rücksetz-Eingang
EIN ist, wird der Setzen-Eingang ignoriert..
Haltebereiche und Zusatz-Systembereiche, die durch KEEP-Befehle auf EIN
geschaltet wurden, bleiben auch dann im EIN-Zustand, wenn die Stromversorgung
unterbrochen oder der Betrieb gestoppt wird.
000103
000200
Ignoriert
