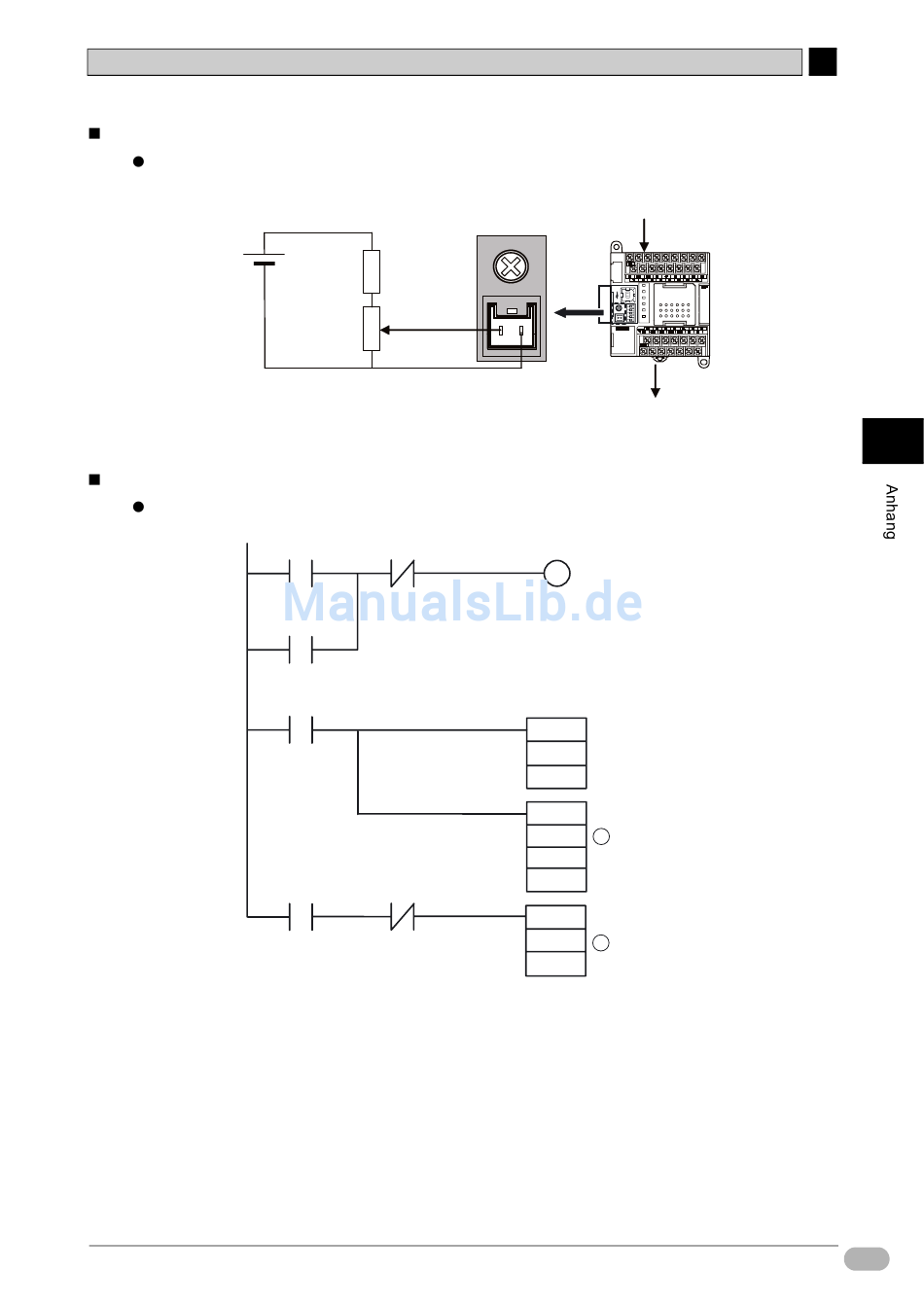

Systemkonfiguration
Verdrahtungsbeispiel
Programmierbeispiel
Anwenderprogramm
Lichtschranke
Schranke
(A): Um einen Mindestwert von 2 Sek. einzustellen, müssen Sie zunächst den Wert
des externen Analogeingangs A643 in einen BCD-Wert von D0 konvertieren,
diesen mit 20BCD/2sec inkrementieren und dann als D1 speichern.
(B): TIM agiert als rückwärts zählender Einschaltzeitgeber mit Intervallen von 0,1 Sek.
1,4 kΩ
24 V DC
(1/2 W)
Externe Analogeinstellungen
Potentiometer
1 kΩ (1/4 W)
Eingangsanschluss
0.00
T0010
100.00
P_On
100.00
0.00
Lichtschranke
A-4 Programmierbeispiele für das CP1L-System
Sensoreingang
0.00
Schrankenausgang
100.00
100.00
Schranke
BCD
A643
D0
+B
#20
A
D0
D1
TIM
0010
B
D1
SYSMAC CP1L Bedienerhandbuch
CP1L
A
113
