Stellen Sie vor Inbetriebnahme sicher, dass alle Ventile des Verflüssigungssatzes vollständig
geöffnet sind.
4.1
4.2
4.2.1 Kältemittel-Befüllung
Es wird eine weitestmögliche Befüllung mit flüssigem Kältemittel über das Service-Ventil der
Flüssigkeitsleitung am [ CF ] EASY-Verflüssigungssatz empfohlen. Es wird empfohlen, das
saugseitige Vakuum durch eine Teilfüllung zu brechen und erst dann das System zu starten. Die
weitere Kältemittelbefüllung kann dann saugseitig unter Beobachtung des Schauglases in der
Flüssigkeitsleitung erfolgen.
Es wird empfohlen, den [ CF ] EASY-Verflüssigungssatz über die Serviceventile zu befüllen.

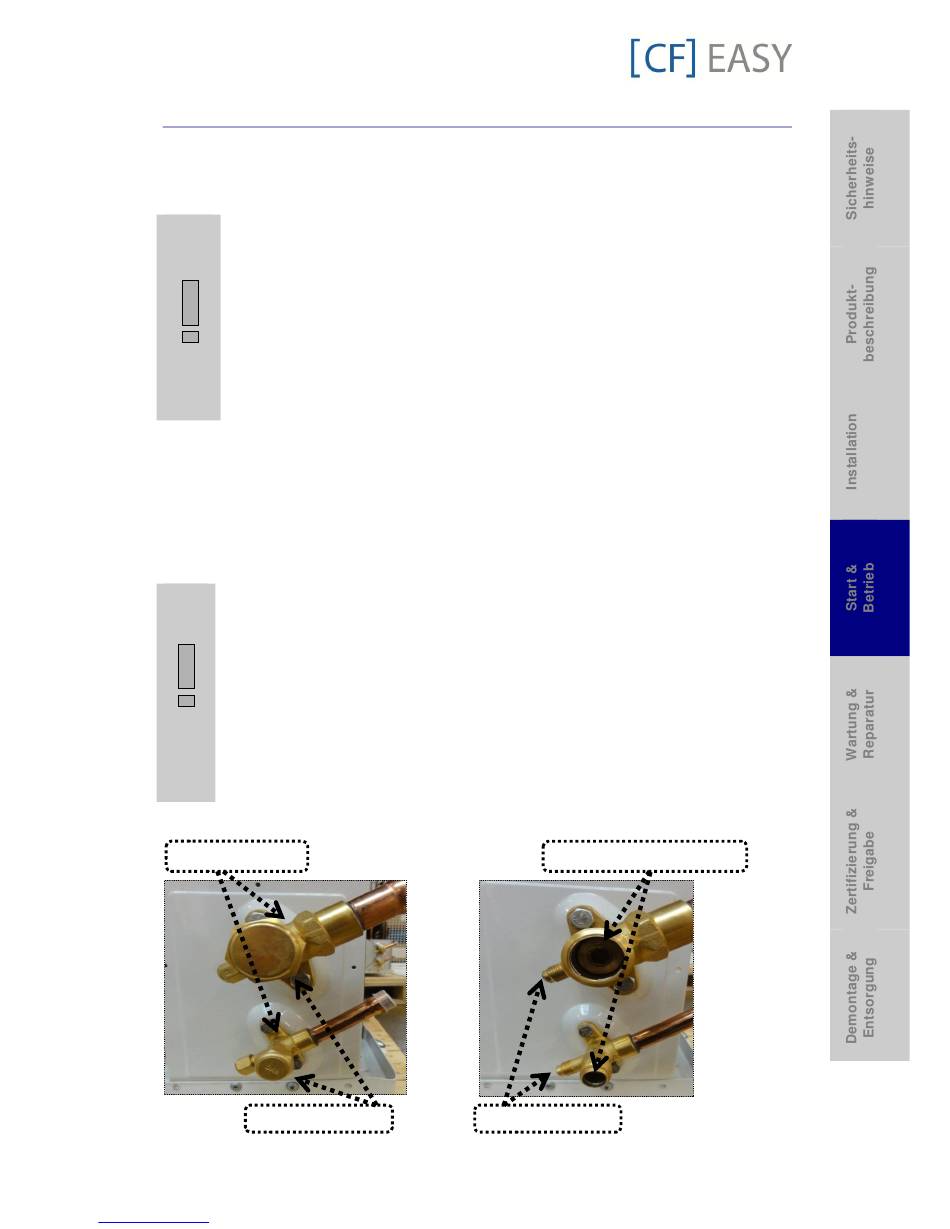

Abbildung 19: [ CF ] EASY Serviceventile Anschlüsse
C6.1.6/0513-0515/G
Downloaded from www.Manualslib.com
Start & Betrieb

Evakuierung

WICHTIG
Der folgende Vorgang zielt darauf ab, ein tatsächliches Systemvakuum zu
schaffen und ist NICHT ZEITABHÄNGIG! Vor der ersten Inbetriebnahme
muss das System mit einer Vakuumpumpe evakuiert werden. Eine
vorschriftsmäßige Evakuierung reduziert die Restfeuchte bis auf weniger als
50 ppm. Die Installation eines adequaten Service-Ventils in Saugleitung und
Flüssigkeitsleitung in größtmöglicher Entfernung vom Verdichter wird
empfohlen. Das System evakuieren (unter 3 mbar) und gegebenenfalls mit
getrocknetem Stickstoff mehrfach Vakuum brechen (bis auf max 0,15 bar).
Das Vakuum sollte dabei am Service-Ventil und nicht an der Vakuumpumpe
gemessen werden. Dadurch werden mögliche Ungenauigkeiten durch
Schwankungen in den Verbindungsleitungen zur Vakuumpumpe vermieden.
Befüllung
WICHTIG
Unzureichende Füllung! Überhitzung! Der Aufbau des Scrollverdichters
erfordert eine schnellstmögliche Versorgung der Saugseite mit Kältemittel.
Dies verhindert, dass der Verdichter mit zu wenig Sauggas läuft, das nicht
nur den Motor kühlt, sondern auch die Scrollspiralen. Andernfalls steigt die
Temperatur in den Spiralen sehr schnell an.
Versorgungsventil geschlossen! Verdichterschaden! Die [ CF ] EASY-
Verflüssigungssatze nicht mit Dampf (Gas) füllen. Das Saugabsperrventil
darf niemals vollständig geschlossen sein, wenn der Verdichter läuft. Ein
vollständig geschlossenes Saugabsperrventil würde den Verdichter wie oben
beschrieben beschädigen. Dieses Ventil dient lediglich einem einfacheren
Anschluss sowie der Anbringung von Wartungsmessgeräten, ohne dass die
Einheitenabdeckung entfernt werden muss.
Service Ventile
Verschlusskappen
manuals search engine
Innensechskant (Inbus)
Shraeder Ventile
