2.7.6 RI-Fließbild für digitalen CFDE Verflüssigungssatz

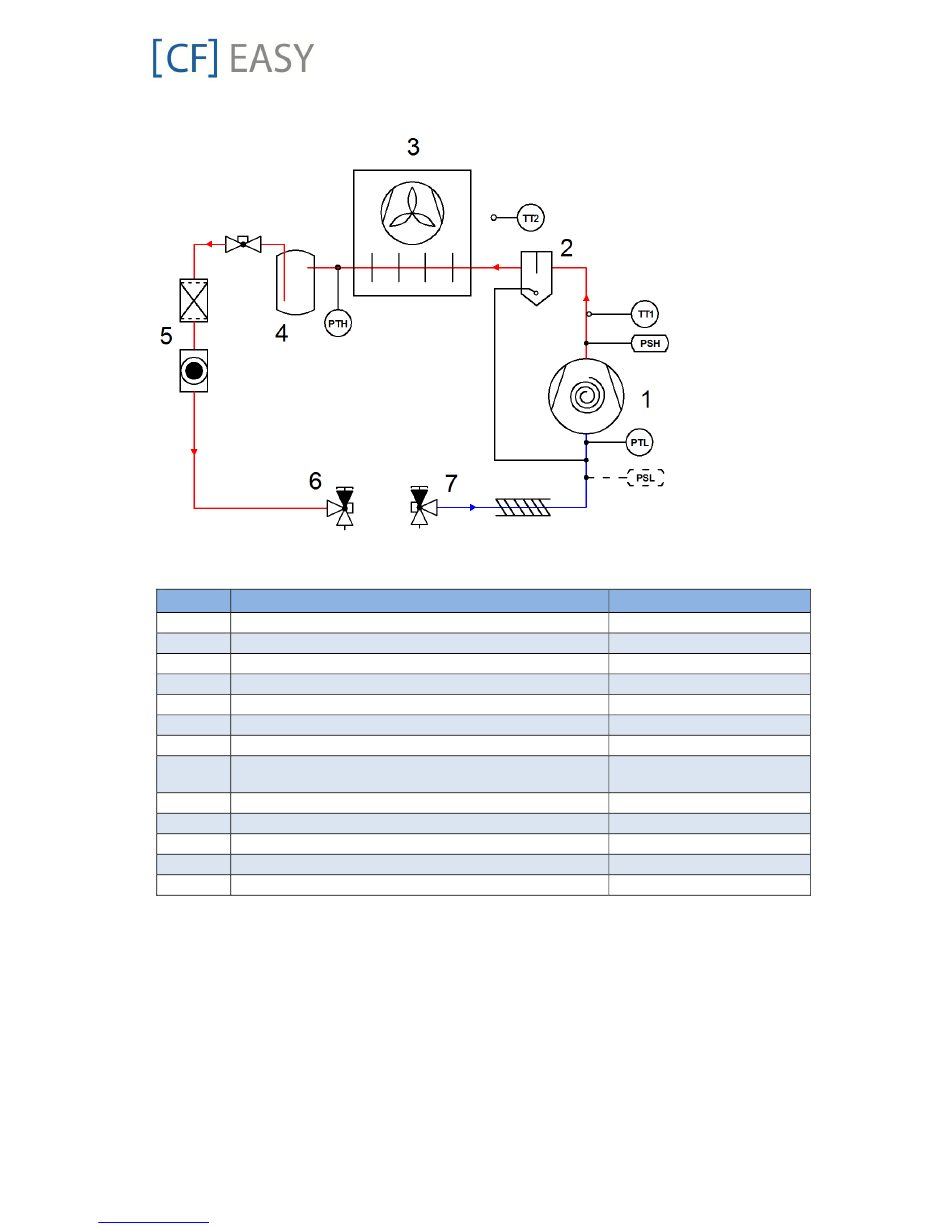

Abbildung 5: RI-Fließbild für CFDE Verflüssigungssätze
Position
PSL
PSH
PTH
PTL
TT1
TT2
Tabelle 7: Legende RI-Fließbild für CFDE Verflüssigungssatz
8
Downloaded from www.Manualslib.com
1 Hocheffizienter Copeland Scroll ZX (ZBD für Digital)
2 Verflüssiger mit 1 oder 2 Lüftern
3 Flüssigkeitssammler mit Service-Ventil
4 Filtertrockner / Schauglas Kombination
5 Expansionsorgan für Flüssigkeitseinspritzung Saugseite
6 Service-Ventil, Flüssigkeitsleitung
7 Service-Ventil, Saugseite
Druckschalter, einstellbar, Niederdruck, optional
Druckwächter, nicht einstellbar, Hochdruck
Drucktransmitter, Niederdruck
Drucktransmitter, Hochdruck
Fühler Heißgas-Temperatur
Fühler Umgebungstemperatur
