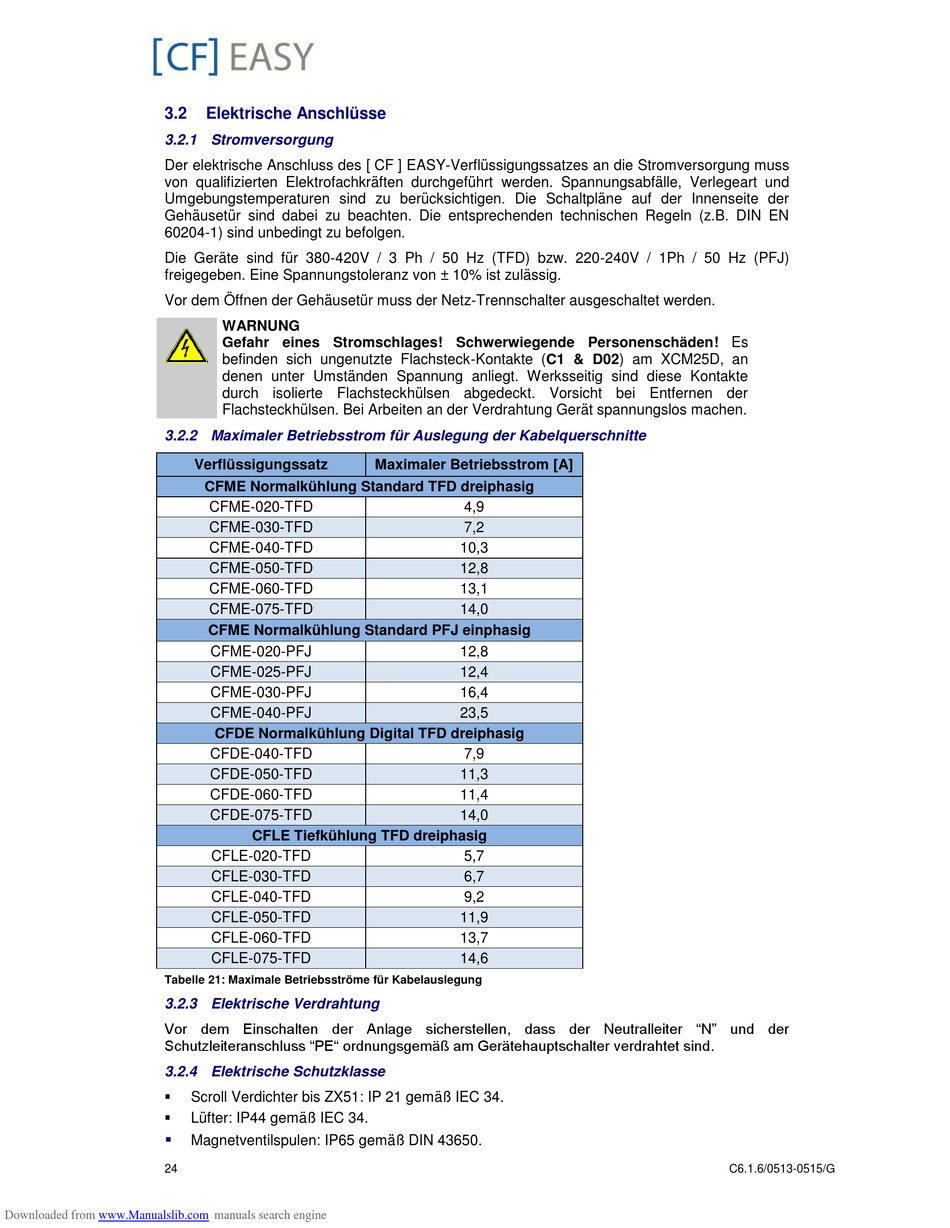

3.2

3.2.1 Stromversorgung

Der elektrische Anschluss des [ CF ] EASY-Verflüssigungssatzes an die Stromversorgung muss
von qualifizierten Elektrofachkräften durchgeführt werden. Spannungsabfälle, Verlegeart und
Umgebungstemperaturen sind zu berücksichtigen. Die Schaltpläne auf der Innenseite der
Gehäusetür sind dabei zu beachten. Die entsprechenden technischen Regeln (z.B. DIN EN
60204-1) sind unbedingt zu befolgen.
Die Geräte sind für 380-420V / 3 Ph / 50 Hz (TFD) bzw. 220-240V / 1Ph / 50 Hz (PFJ)
freigegeben. Eine Spannungstoleranz von ± 10% ist zulässig.
Vor dem Öffnen der Gehäusetür muss der Netz-Trennschalter ausgeschaltet werden.
3.2.2 Maximaler Betriebsstrom für Auslegung der Kabelquerschnitte
Tabelle 21: Maximale Betriebsströme für Kabelauslegung

3.2.3 Elektrische Verdrahtung

Vor dem Einschalten der Anlage sicherstellen, dass der Neutralleiter "N" und der
Schutzleiteranschluss "PE" ordnungsgemäß am Gerätehauptschalter verdrahtet sind.

3.2.4 Elektrische Schutzklasse




24
Downloaded from www.Manualslib.com
Elektrische Anschlüsse
WARNUNG
Gefahr eines Stromschlages! Schwerwiegende Personenschäden! Es
befinden sich ungenutzte Flachsteck-Kontakte (C1 & D02) am XCM25D, an
denen unter Umständen Spannung anliegt. Werksseitig sind diese Kontakte
durch isolierte Flachsteckhülsen abgedeckt. Vorsicht bei Entfernen der
Flachsteckhülsen. Bei Arbeiten an der Verdrahtung Gerät spannungslos machen.
Verflüssigungssatz
CFME Normalkühlung Standard TFD dreiphasig
CFME-020-TFD
CFME-030-TFD
CFME-040-TFD
CFME-050-TFD
CFME-060-TFD
CFME-075-TFD
CFME Normalkühlung Standard PFJ einphasig
CFME-020-PFJ
CFME-025-PFJ
CFME-030-PFJ
CFME-040-PFJ
CFDE Normalkühlung Digital TFD dreiphasig
CFDE-040-TFD
CFDE-050-TFD
CFDE-060-TFD
CFDE-075-TFD
CFLE Tiefkühlung TFD dreiphasig
CFLE-020-TFD
CFLE-030-TFD
CFLE-040-TFD
CFLE-050-TFD
CFLE-060-TFD
CFLE-075-TFD
Scroll Verdichter bis ZX51: IP 21 gemäß IEC 34.
Lüfter: IP44 gemäß IEC 34.
Magnetventilspulen: IP65 gemäß DIN 43650.
