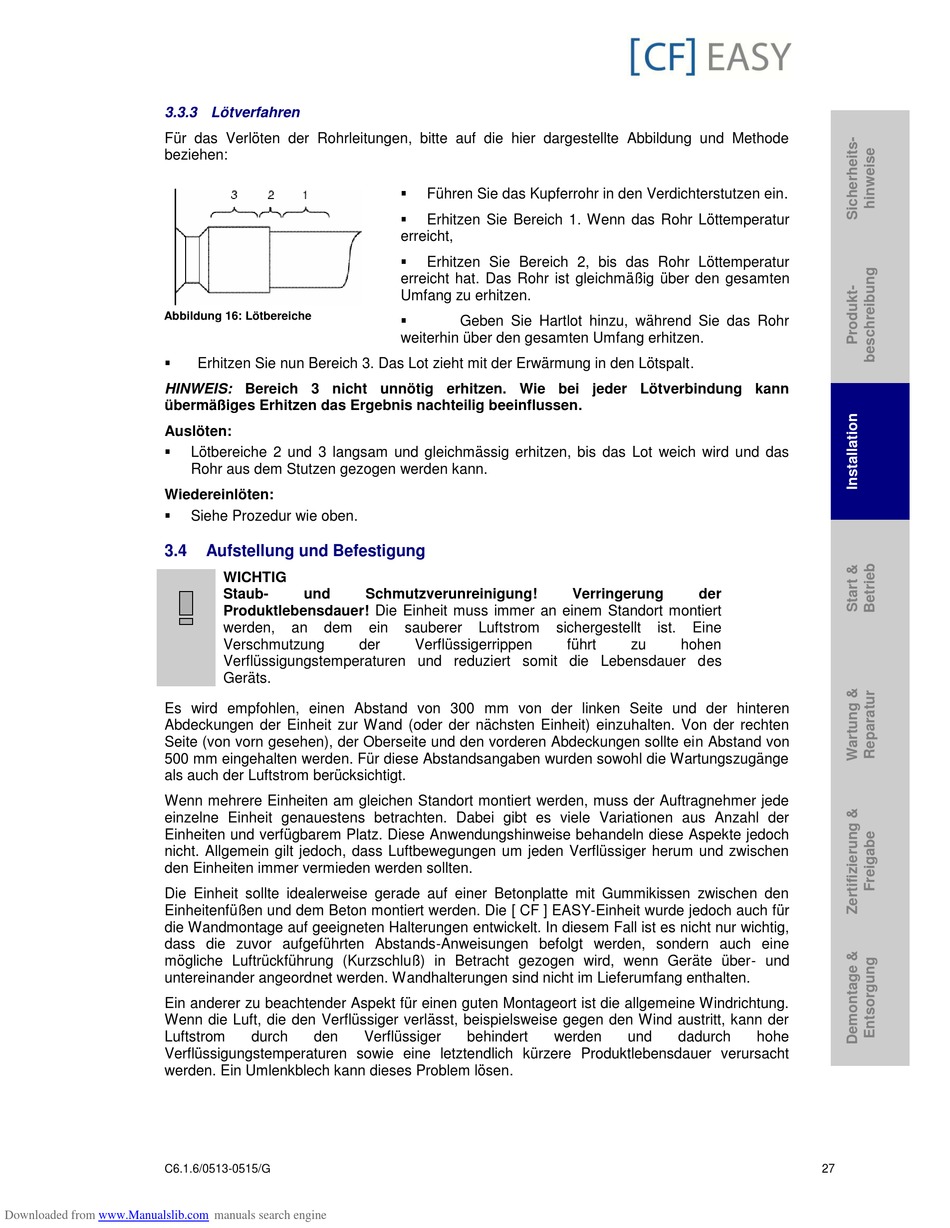

3.3.3 Lötverfahren
Für das Verlöten der Rohrleitungen, bitte auf die hier dargestellte Abbildung und Methode
beziehen:
Abbildung 16: Lötbereiche

HINWEIS: Bereich 3 nicht unnötig erhitzen. Wie bei jeder Lötverbindung kann
übermäßiges Erhitzen das Ergebnis nachteilig beeinflussen.
Auslöten:

Wiedereinlöten:

3.4
Es wird empfohlen, einen Abstand von 300 mm von der linken Seite und der hinteren
Abdeckungen der Einheit zur Wand (oder der nächsten Einheit) einzuhalten. Von der rechten
Seite (von vorn gesehen), der Oberseite und den vorderen Abdeckungen sollte ein Abstand von
500 mm eingehalten werden. Für diese Abstandsangaben wurden sowohl die Wartungszugänge
als auch der Luftstrom berücksichtigt.
Wenn mehrere Einheiten am gleichen Standort montiert werden, muss der Auftragnehmer jede
einzelne Einheit genauestens betrachten. Dabei gibt es viele Variationen aus Anzahl der
Einheiten und verfügbarem Platz. Diese Anwendungshinweise behandeln diese Aspekte jedoch
nicht. Allgemein gilt jedoch, dass Luftbewegungen um jeden Verflüssiger herum und zwischen
den Einheiten immer vermieden werden sollten.
Die Einheit sollte idealerweise gerade auf einer Betonplatte mit Gummikissen zwischen den
Einheitenfüßen und dem Beton montiert werden. Die [ CF ] EASY-Einheit wurde jedoch auch für
die Wandmontage auf geeigneten Halterungen entwickelt. In diesem Fall ist es nicht nur wichtig,
dass die zuvor aufgeführten Abstands-Anweisungen befolgt werden, sondern auch eine
mögliche Luftrückführung (Kurzschluß) in Betracht gezogen wird, wenn Geräte über- und
untereinander angeordnet werden. Wandhalterungen sind nicht im Lieferumfang enthalten.
Ein anderer zu beachtender Aspekt für einen guten Montageort ist die allgemeine Windrichtung.
Wenn die Luft, die den Verflüssiger verlässt, beispielsweise gegen den Wind austritt, kann der
Luftstrom
Verflüssigungstemperaturen sowie eine letztendlich kürzere Produktlebensdauer verursacht
werden. Ein Umlenkblech kann dieses Problem lösen.
C6.1.6/0513-0515/G
Downloaded from www.Manualslib.com
Erhitzen Sie nun Bereich 3. Das Lot zieht mit der Erwärmung in den Lötspalt.
Lötbereiche 2 und 3 langsam und gleichmässig erhitzen, bis das Lot weich wird und das
Rohr aus dem Stutzen gezogen werden kann.
Siehe Prozedur wie oben.

Aufstellung und Befestigung

WICHTIG
Staub- und Schmutzverunreinigung!
Produktlebensdauer! Die Einheit muss immer an einem Standort montiert
werden, an dem ein
Verschmutzung der
Verflüssigungstemperaturen und reduziert somit die Lebensdauer des
Geräts.
durch den Verflüssiger
