2.7.5 RI-Fließbild für CFLE Verflüssigungssatz

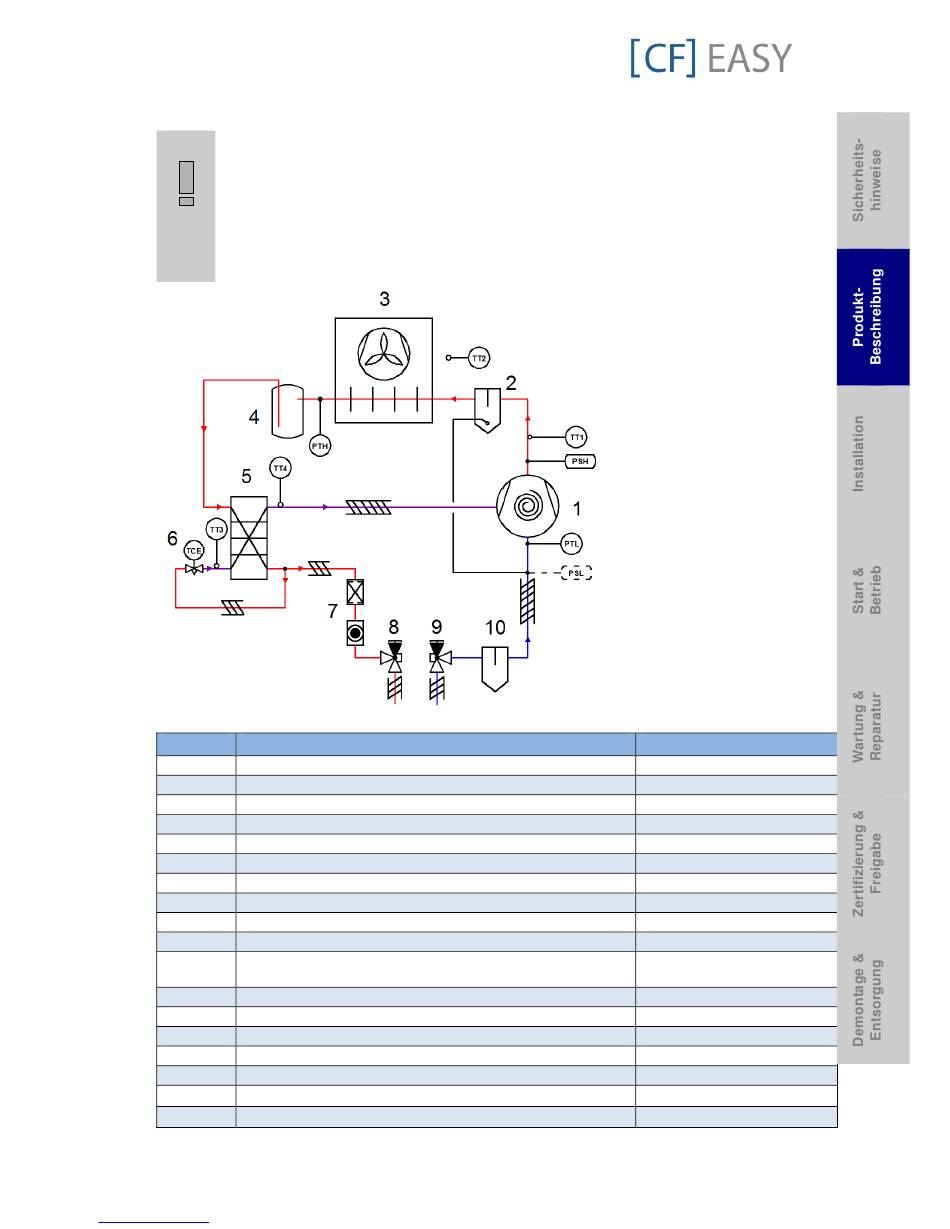

Abbildung 4: RI-Fließbild für CFLE Verflüssigungssätze
Position
PSL
PSH
PTL
PTH
TT1
TT2
TT3
TT4
Tabelle 6: Legende RI-Fließbild für CFLE Verflüssigungssatz
C6.1.6/0513-0515/G
Downloaded from www.Manualslib.com
WICHTIG
Isolierung der Flüssigkeitsleitung
kondensierender Luftfeuchtigkeit (Tauwasser) und Leistungsverlusten!
Feuchtigkeit aus der
Tauwasserbildung an der Rohrleitung führen. Die Flüssigkeitsleitung kann
Wärme aus der Umgebung aufnehmen, was zu Verlust der Unterkühlung
führt, die am Expansionsventil des Verdampfers zur Verfügung stehen muss.
Isolation der Verbindungsleitungen (Saug- und Flüssigkeitsleitung) zwischen
[ CF ] EASY-Verflüssigungssatz und Verdampfer erforderlich.
1 Hocheffizienter Copeland Scroll ZX
2 Ölabscheider
3 Verflüssiger mit 1 oder 2 Lüftern
4 Flüssigkeitssammler mit Service-Ventil
5 Plattenwärmeübertrager für optimierte Dampfeinspritzung
6 Expansionsorgan für optimierte Dampfeinspritzung
7 Filtertrockner / Schauglas Kombination
8 Service-Ventil, Flüssigkeitsleitung
9 Service-Ventil, Saugseite
10 Flüssigkeitsabscheider
Druckschalter, einstellbar, Niederdruck, optional
Druckwächter, nicht einstellbar, Hochdruck
Drucktransmitter, Niederdruck
Drucktransmitter, Hochdruck
Fühler Heißgas-Temperatur
Fühler Umgebungstemperatur
Fühler Dampf-Eintritt Plattenwärmeübertrager
Fühler Dampf-Austritt Plattenwärmeübertrager
