2.7.4 RI-Fließbild für CFME Verflüssigungssatz

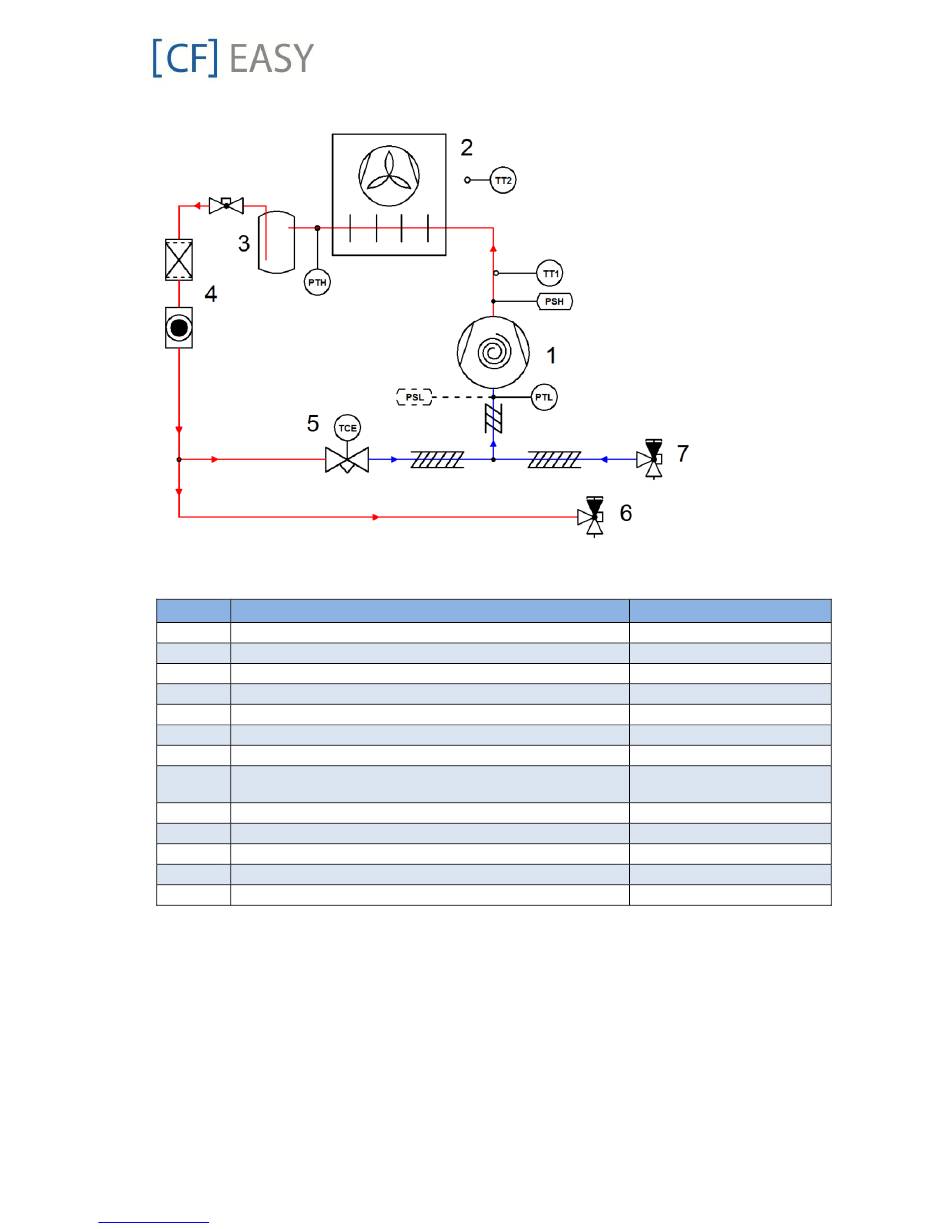

Abbildung 3: RI-Fließbild für CFME Verflüssigungssatz
Position
PSL
PSH
PTL
PTH
TT1
TT2
Tabelle 5: Legende RI-Fließbild für CFME Verflüssigungssatz
6
Downloaded from www.Manualslib.com
1 Hocheffizienter Copeland Scroll ZX
2 Verflüssiger mit 1 oder 2 Lüftern
3 Flüssigkeitssammler mit Service-Ventil
4 Filtertrockner / Schauglas Kombination
5 Expansionsorgan für Flüssigkeitseinspritzung Saugseite
6 Service-Ventil, Flüssigkeitsleitung
7 Service-Ventil, Saugseite
Druckschalter, einstellbar, Niederdruck, optional
Druckwächter, nicht einstellbar, Hochdruck
Drucktransmitter, Niederdruck
Drucktransmitter, Hochdruck
Fühler Heißgas-Temperatur
Fühler Umgebungstemperatur
manuals search engine
Beschreibung Bemerkung
Sicherheitsschalteinrichtung,
optional
Sicherheitsschalteinrichtung
Verdichter Sollwert
Lüfter-Drehzahlregelung
Verdichter-Schutz
Zusätzliche Funktionen
C6.1.6/0513-0515/G
