Allgemeines

elektrischer Anschluss, Verkabelung und Montage

7.
7.1

ELEKTRISCHE KONFIGURATION DER EKEY MULTI SE REG 4

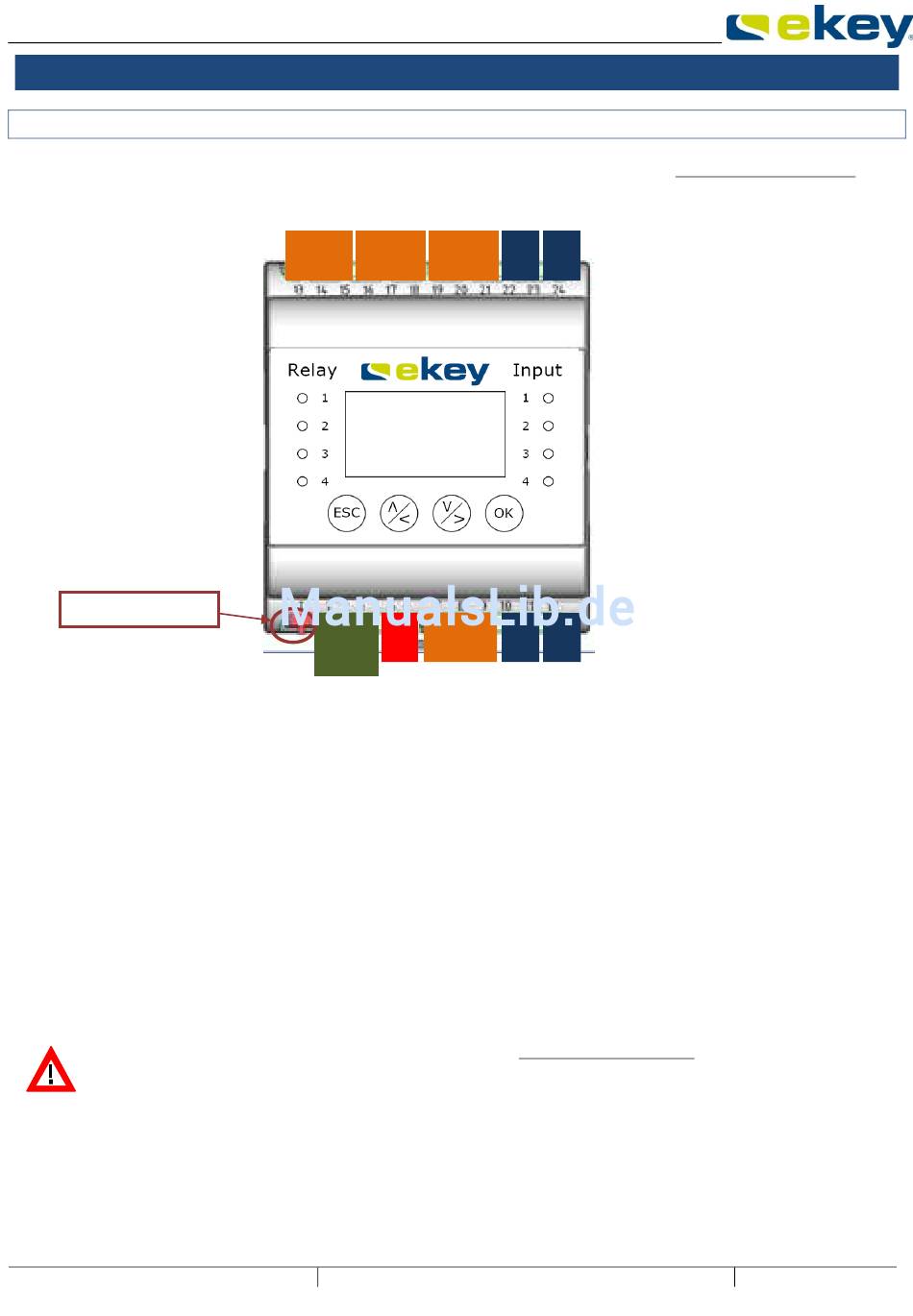

Sie sehen die Benennung der einzelnen Aus- und Eingangsschnittstellen der ekey multi SE REG 4. Die
detaillierten Daten (Pinbelegung, elektrischen Eigenschaften,...) entnehmen Sie bitte dem Datenblatt.
Terminierung ON / OFF
RELAIS 1;RELAIS 2;RELAIS 3; RELAIS 4
Potentialfreie Schaltaktoren zur elektrischen Ansteuerung von Türschlössern, Türöffnern, Garagentoren,
Alarmanlagen. Die Nummerierung 1-4 ist ident zur Menüführung. Das heißt, konfigurieren Sie im Menü,
dass bei einem bestimmten Finger Relais 1 schalten soll, dann schaltet das hier dargestellte RELAIS 1
INP1; INP2; INP3; INP4
Digitale Eingänge für potentialfreie Taster. Die Eingänge wirken als Türtaster. D.h., wird durch einen
Tastendruck INP1 aktiviert, so schaltet Relais1, wird INP2 aktiviert so schaltet Relais 2 usw.
VCC
Spannungsversorgung des Systems. Zulässige Versorgungsspannungen finden Sie im Datenblatt.
Anschluss FS
Elektrische Verbindung zu den ekey home Fingerscannern jeder Bauform (UP, AP, IN). PIN 1-4 sind eins
zu eins zu PIN1-4 des Fingerscanners zu verbinden. PIN1 -> PIN1; PIN2 ->PIN2 usw.
ACHTUNG! Werden mehr als 1 Fingerscanner an die ekey home 4 SE REG multi angeschlossen, so
ergibt sich ein Netzwerk! In diesem Fall ist auf die Netzwerktopologie und die Netzwerk-
Terminierung zu beachten (siehe nächstes Kapitel)
© ekey biometric systems GmbH
RELAIS RELAIS RELAIS
2 3 4
An- VCC RELAIS
schluss
1
FS
Bedienungsanleitung ekey home
Inp Inp
3 4
Inp Inp
1 2
Seite 10 von 62
