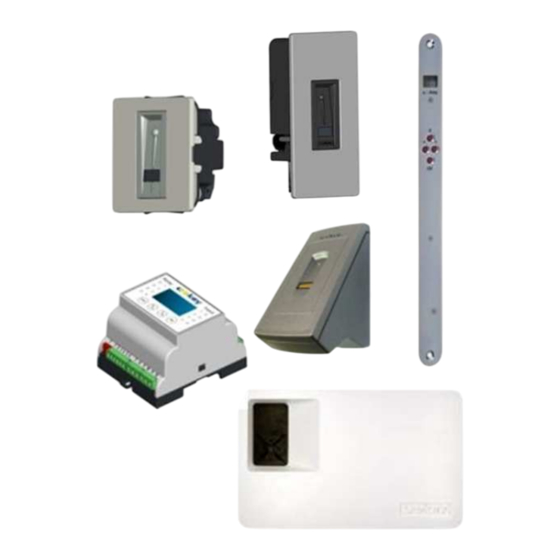

Finger weist unterschiedliche Erkennungsmerkmale unterscheidet sich ebenfalls von den Fingern anderer Personen. ekey home ist in unterschiedlichen funktionalen und mechanischen Varianten erhältlich und lässt sich somit an Ihre Bedürfnisse anpassen. Varianten der ekey home Fingerscanner ekey home FS AP Aufputzmontage ekey home FS IN integrierbar (Tür)
Verkabelungspläne verkabelt werden. elektrische Sicherheit Alle ekey home Geräte sind mit Schutzkleinspannung zu betreiben und dürfen ausschließlich mit Netzteilen der Schutzklasse 2 lt. VDE 0140-1 versorgt werden. Solche Netzteile haben dieses Zeichen lt IEC 60417 auf dem Typenschild aufgebracht: Ihr ekey home System wird mit elektrischem Strom betrieben.
Ihr System ekey home besteht aus 2 elektronischen Geräten dem ekey home Fingerscanner der ekey home Steuereinheit Der ekey home Fingerscanner ist im Außenbereich zu montieren und damit für jedermann zugänglich. Damit nun nicht von außen Manipulationen vorgenommen werden können, die eventuell zur Öffnung der Tür führen würden,...
Allgemeines 6.3 GEFÄHRDUNGEN BEI GESTIMMUNGSGEMÄßEM GEBRAUCH Die Sensorfläche kann bei thermischen Zeilensensoren, die speziell in den Produkten ekey home FS AP ekey home FS IN eingesetzt werden, bei direkter Sonnenbestrahlung sehr heiß werden (>50°C). Um hier Verbrennungen bzw. Verbrühungen der Fingerspitzen zu vermeiden, sollten Sie vor Verwendung des Systems die Temperatur mit kurzem antippen mit ihrem Finger abtesten und gegebenenfalls durch Beschattung eine Abkühlung der Sensorfläche herbeiführen.
7.2 BEDIENUNG DER FINGERSCANNER 7.2.1 AUFGABE DES FINGERSCANNERS Fingerscanner von ekey sind ausschließlich mit Zeilensensoren ausgestattet. Dabei wird das Fingerbild erfasst, indem man den Finger langsam über den Sensor zieht. Der Sensor nimmt dann Zeile für Zeile das Bild der Fingerlinien (= Papillarrillen) Ihrer Finger ab. Der Fingscanner erstellt aus den einzelnen Zeilen wieder ein gesamtes Bild, errechnet die Erkennungsmuster (Minutien und deren Lage zueinander) und vergleicht die Muster mit den Mustern der eingespeicherten Finger (= Referenztemplates).
Funktions LED – liefert Informationen über die Funktion des Gesamtsystems (Online, Offline,..) benannt. Function LED Status LED LED Signale ekey home FS UP, ekey home FS IN 2.0 und ekey home FS AP 2.0 ekey home FS UP Funktions Status LED Beschreibung...
Dauer ca. 3-5 sek. Danach ist Normalfunktion wieder gegeben. 7.4 ELEKTRISCHER ANSCHLUSS Sie finden dazu umfangreiche Informationen wie Pinbelegungen Verkabelungsbeispiele entweder auf dem, dem Produkt beiliegenden ekey home Verkabelungsplan, oder hier auf der DVD als .pdf File 7.5 MONTAGE finden dazu umfangreiche...
Seite 15
SE IN und der ekey home SE AP ist ident zu betrachten. Die ekey home SE REG ist moderner und bereits mit einem LCD-Display ausgestattet. Zusätzlich werden bei dieser Steuereinheit auch die Relais-Zustände per LED signalisiert. Ekey home Steuereinheiten sind die Aktoreinheiten des ekey home-Systems. Der Fingerscanner übermittelt an die Steuereinheit, welches Relais zu schalten hat, und die Steuereinheit führt dies dann...
Allgemeines 8.2 BEDIENUNG 8.2.1 EKEY HOME SE IN UND EKEY HOME SE AP 8.2.1.1 BEDIENUNG DER TASTEN Die Bedienung erfolgt über die 4 Tasten: = OK Taste: dient zum Einstieg in das Menü und zum Bestätigen der Eingabe. < und > -Tasten: dienen zum Umstellen der Werte in der Anzeige bzw. zum Navigieren im Programmiermenü.
2.) Betätigen Sie die die ESC-Taste. Am Display erscheint „EF“ für „Enroll Finger“. 3.) A) Initialisierung nach Tausch der Steuereinheit Mussten Sie aufgrund eines Defektes die Steuereinheit tauschen, so sind ja am ekey home Fingerscanner bereits Finger gespeichert worden. Damit diese nun nicht gelöscht werden kann ein bereits aufgenommener Finger über den Sensor des Fingerscanners gezogen werden und...
Tastenfeld bei OK = : dient zum Einstig ins Menü und zur Bestätigung von Eingaben >< ekey home SE AP oder : dienen zum Blättern im Menü bzw zur Auswahl von Werten bei der Konfiguration und Fingeraufnahme X = ESC: dient zum Abbrechen der aktuellen Eingabe ekey home SE IN .
8.2.1.7 EINLERNEN EINES FINGERS IN DAS SYSTEM ekey home erlaubt das Einlernen von maximal 99 Fingern. Diese 99 Finger können Sie wiederum auf 99 Benutzerplätze zuweisen. Sie können also z.B 11 Benutzer verwalten und von jedem Benutzer 9 Finger einspeichern oder 99 Benutzer verwalten, aber dann nur jeweils 1 Finger eines Benutzers speichern Jede Mischform ist natürlich auch möglich...
Seite 20
Finger natürlich trotzdem speichern. Der verhergehende Finger wird damit automatisch überschrieben. 6.) Drücken Sie die OK–Taste. Schritt 7 ist nur zu machen, wenn Sie eine ekey home Steuereinheit haben, die mehr als 1 Relais ausgeführt hat. Dies sind: ekey home SE IN 2 ekey home SE AP 3 Sie können nun festlegen, welches Relais mit dem zuvor gewählten Finger angesteuert werden...
Beachten Sie bitte, dass ohne vorherige Eingabe des Sicherheitscode das Gerät nicht mehr bedient werden kann. Geben Sie also einen neuen Sicherheitscode ein, so müssen Sie diesen Code in Zukunft verfügbar haben um Änderungen (Fingeraufnahme, Benutzer löschen usw) an Ihrem ekey home- System durchführen zu können.
SE AP3 Treffen Sie mit den < und >-Tasten die Auswahl „o1“, „o2“, „o3““ für das gewünschte Relais (NICHT bei ekey home SE AP1 und ekey home SE IN1, da hier sowieso nur ein Relais zur Verfügung steht!) 5.) Drücken Sie die OK–Taste...
Seite 26
8.2.2.1 BEDIENELEMENTE Die ekey home SE REG hat 4 Tasten und ein LCD-Display zur Bedienung und Programmierung des Systems. Weiters ist ein Schiebeschalter zum Ein- bzw. Ausschalten der Busterminierung vorhanden und jeweils eine bzw. zwei Leds für die Signalisierung der Relaiszustände und der Zustande der digitalen Eingänge.
Seite 27
ACHTUNG ! Der elektrische Anschluss des Systems darf auschließlich von Fachpersonal durchgeführt werden!!! KOPPELUNG ZWISCHEN STEUEREINHEIT UND FINGERSCANNER Beim Anschluss der Geräte an die Stromversorgung erscheint auf dem Display der ekey home SE REG die Sprachauswahl. Nachdem der Startvorgang am ekey home FS abgeschlossen ist, beginnt die Statusanzeige am Fingerscanner orange bzw.
Seite 28
1-5s „Koppelung OK“. Damit ist die Koppelung zwischen Steuereinheit und Fingerscanner abgeschlossen. 7.) Abschließend sehen Sie die 14-stellige Seriennummer und die 4 stellige - Softwareversionsnummer von ekey home SE REG und ekey home FS (Fingerscanner) am Display. Damit ist die Initialisierungsprozedur abgeschlossen. System Anzahl der freien Speicherplätze (= speicherbare Finger)
Seite 29
8.2.2.5 EINLERNEN EINES FINGERS IN DAS SYSTEM ekey home erlaubt das Einlernen von maximal 99 Fingern. Diese 99 Finger können Sie wiederum auf 99 Benutzerplätze zuweisen. Sie können also z.B 11 Benutzer verwalten und von jedem Benutzer 9 Finger einspeichern oder 99 Benutzer verwalten, aber dann nur jeweils 1 Finger eines Benutzers speichern Jede Mischform ist natürlich auch möglich...
Seite 30
Relais dieser Finger wirkt: 1 … Relais 1 Benutzernamen 2 … Relais 2 ( nur bei ekey home SE REG 2) 1.bis 9.Stelle D … Doppelrelais (nur bei ekey home SE REG 2) einstellen A NZEIGE...
Seite 31
Benutzer bereits belegt sind und auf welches Relais dieser Finger wirkt: 1 … Relais 1 2 … Relais 2 ( nur bei ekey home SE REG 2) D … Doppelrelais (Nur bei ekey home SE REG 2) Benutzernummer einzelnen Benutzer werden über die Benutzernummer indiziert.
Seite 32
Finger ein Relais zuweisen. Ziehen Sie später im Normalbetrieb den Finger über den Fingerscanner schaltet das hier zugewiesene Relais. Diese Auswahl gibt es nicht im System ekey home SE REG1, da dort sowieso nur 1 Relais zur Verfügung steht und dieses automatisch zugewiesen wird, fragt das System nicht nach! Relais 1 …...
Seite 35
Kommt es in diesem Betriebszustand (Relais dauerhaft geschlossen) zu einem Stromausfall oder einem RESET am ekey home FS bzw. der ekey home SE in Folge eines Störsignales, so startet nach Wiederkehr der Versorgungspannung (bzw. nach dem Reset) das Relais in dem Zustand den Sie wählen.
Seite 36
Sek-Schritten. Für Relaiszeit 00.0 ist eine Sonderfunktion. Das Relais arbeitet hier im Schaltermodus. 5.) Drücken Sie die -Taste 6.) Einstellung der Relaiszeit für Relais 2 Diese Relaiszeit ist nur bei der ekey home SE REG 2 einzustellen. ZnR ... Zustand nach Reset; änderbar wenn Relaiszeit 00.0...
5.) Haben Sie sich für entschieden, so dauert es einige Sekunden. Das System setzt alle Einstellungen zurück und löscht alle Finger. Am Ende der RESET-Prozedur wird auf der ekey home SE REG zur Sprachauswahl aufgefordert und der ekey home Fingerscanner blinkt orange.
Der Testmode ist speziell für die den Test nach Installation und für die Fehlersuche bei Problemen mit der Schlossansteuerung in das System implementiert worden. Dieser Mode erlaubt das definierte Schalten des Relais über das Menü der ekey home SE REG. So können Sie das Relais ein- bzw. ausschalten und z.B. die elektrischen Verbindungen zum Motorschloss hin überprüfen.
Seite 40
Allgemeines 8.2.2.12 AUFZEICHNUNG Die ekey home SE REG zeichnet die letzten 50 Zutritte auf. Dabei werden der Benutzername und das geschaltene Relais in einer Liste am Display angezeigt. A NZEIGE Sic herhe itscode A NZEIGE TA STE N- A NZEIGE...
Allgemeines 8.2.3 ELEKTRISCHER ANSCHLUSS Sie finden dazu umfangreiche Informationen wie Pinbelegungen Verkabelungsbeispiele entweder auf dem, dem Produkt beiliegenden ekey home Verkabelungsplan oder hier auf der DVD als .pdf Dokument. 8.2.4 MONTAGE finden dazu umfangreiche Informationen entweder der, Produkt beiliegenden ekey_Montageanleitung oder hier auf der DVD als .pdf File...
8V Warten, Startvorgang abgeschlossen ist. Display meldet Sie versuchen den 100. Finger aufzunehmen. Ekey Eventuell nicht aktive Benutzer löschen home kann aber nur 99 Finger speichern Fingeraufnahme „Bereits Finger aufgenommen“ ekey home Fingerscanner Die grüne LED am Falsche Gerätezuordnung.
