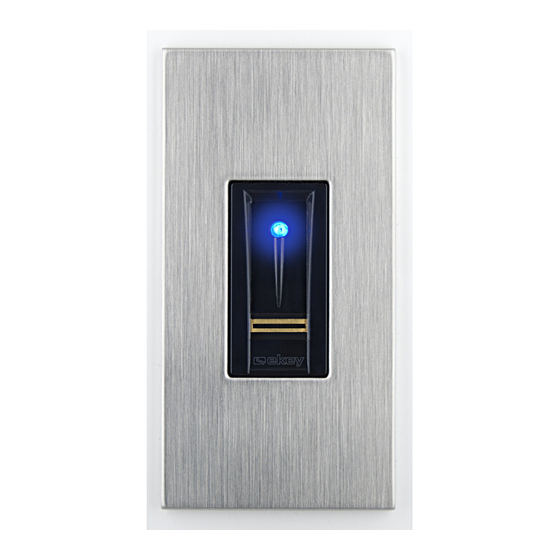

ekey home
BEDIENUNGSANLEITUNG
de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für eKey home

Inhaltszusammenfassung für eKey home

  • Seite 1 BEDIENUNGSANLEITUNG...

  • Seite 2: Inhaltsverzeichnis

    Deutsch Originalbetriebsanleitung - ID171/635 Inhaltsverzeichnis Zu dieser Bedienungsanleitung............3 Lesehinweis ................3 Konformitätserklärung............... 3 Gewährleistung und Herstellergarantie ......... 3 Urherberschutz ................ 3 Zielgruppe ................3 Erklärung der Symbole, Abkürzungen und Begriffe ......4 Sicherheitshinweise ................. 5 Bestimmungsgemäßer Gebrauch und Einsatzgebiet ......5 Produkthaftung und Haftungsbeschränkung ........
  • Seite 3 Tür öffnen ................33 Anwendung des Fingerscanners mit Steuereinheitsmenü ... 35 Sicherheitscode eingeben ............35 Sicherheitscode ändern ............37 Fingerscanner-LED-Helligkeit einstellen ........38 Relaisschaltdauer einstellen ............39 Digitalen Eingang einstellen ............40 Identifikationsmittel einspeichern ..........42 Tür öffnen ................48 Nutzer löschen ...............

  • Seite 4: Zu Dieser Bedienungsanleitung

    Überlassung oder Weitergabe dieses Inhalts oder Teilen daraus an Dritte bedarf der vorherigen schriftlichen Zustimmung von ekey biometric systems GmbH. Original-Dokumentation. Zielgruppe Diese Anleitung richtet sich an Personen, die das ekey-System in Betrieb nehmen und warten, sowie Nutzer anlegen und Nutzer in der Bedienung unterweisen. Zu dieser Bedienungsanleitung...

  • Seite 5: Erklärung Der Symbole, Abkürzungen Und Begriffe

    Verweise auf Abschnitte dieser Bedienungsanleitung Verweise auf die Montageanleitung Verweise auf den Verkabelungsplan □ Auflistungen ohne festgelegte Reihenfolge, 1. Ebene Anzeigewerte Anzeigewert ekey home FS UP Produktnamen MENÜPUNKT Menüpunkte Tasten Taste Abkürzungen und Begriffe: Aufputz False Acceptance Rate False Rejection Rate...

  • Seite 6: Sicherheitshinweise

    Für den bestimmungsgemäßen Gebrauch muss das ekey-System entsprechend der Montageanleitung und des Verkabelungsplanes installiert sein. Die Installation muss vollständig und fachgerecht ausgeführt sein. Der montierende Elektrotechniker muss das ekey-System mit allem montierten Zubehör für die Verwendung freigegeben haben. Das ekey-System ist für die Nutzung entsprechend dieser Bedienungsanleitung geeignet.

  • Seite 7: Klassifizierung Der Hinweise

    Hinweis: Bezeichnet weiterführende Informationen und nützliche Hinweise. Hinweise GEFAHR Lebensgefahr durch Strom: Alle ekey home-Geräte sind mit Schutzkleinspannung zu betreiben. Versorgen Sie sie ausschließlich mit Netzteilen der Schutzklasse 2 lt. VDE 0140-1. Bei Missachtung besteht Lebensgefahr durch elektrischen Schlag. Nur Elektrofachkräfte dürfen den elektrischen Anschluss durchführen! ACHTUNG Sicherheit gegen Manipulation: Sie dürfen sie Steuereinheit nicht im...

  • Seite 8: Einführung Ins System

    Einführung ins System System- übersicht Abb. 1: Übersicht des Systems 1 Verbindungskabel Erfassungseinheit-Steuereinheit 2 Netzteil 3 ekey Erfassungseinheit 4 ekey Steuereinheit 5 Verteilerkasten 6 Motorschloss 7 Kabelübergang 8 Verbindungskabel Steuereinheit-Motorschloss Das System besteht aus Erfassungseinheit und Steuereinheit. Das biometrische Zutrittssystem erfasst die Merkmale (Minutien) der Fingerlinien, vergleicht sie mit den aus dem Referenz-Fingerbild gespeicherten biometrischen Informationen und öffnet bei...

  • Seite 9: Fingerscanner

    Fingerscanner Produktname ekey home ekey home ekey home FS AP FS IN FS UP Abbildung Tabelle 1: Fingerscanner Funktion des Fingerscanners 1 Vorderes Fingerglied 2 Fingerbild Abb. 2: Fingerbild Der Fingerscanner erfasst das Fingerbild durch einen Zeilensensor und wertet es aus. Er vergleicht das Ergebnis mit den aus dem Referenz- Fingerbild gewonnenen biometrischen Informationen und öffnet bei...
  • Seite 10 Bedienelemente des Fingerscanners Bedienelement Funktion Fingerführung Einspeichern der Finger durch „Finger ziehen“, eine gleichmäßige Bewegung des Fingers nach unten über den Sensor. Identifikation durch „RFID-Transponder vorhalten“, das Vorhalten eines RFID-Transponders über die Fingerführung des Fingerscanners. Sensor Programmieren des Systems durch „Finger Touch“, eine kurze, schnelle Berührung des Sensors mit dem Finger.
  • Seite 11 Richtige Bedienung des Fingerscanners Fehlbedienungen schränken die Funktion des Fingerscanners ein. „Finger ziehen“ Schritt Abbildung Beschreibung Halten Sie den Finger gerade, legen Sie ihn mittig zwischen die Führungskanten auf. Verdrehen Sie ihn nicht. Legen Sie das Gelenk des vorderen Fingergliedes direkt auf den Sensor.
  • Seite 12 „Finger Touch“ Schritt Abbildung Beschreibung Berühren Sie den Sensor kurz und schnell mit dem Finger. „RFID-Transponder vorhalten“ HINWEIS Nur bei RFID-Funktionalität: Die Bedienungsart „RFID-Transponder vorhalten“ ist nur bei Fingerscannern mit RFID-Funktionalität möglich. Schritt Abbildung Beschreibung Platzieren Sie die Fläche des RFID-Transponders in einem Abstand von 1-5 cm parallel zur Fingerführung des Fingerscanners.

  • Seite 13: Codetastatur

    Codetastatur Funktion der Codetastatur Die Codetastatur erfasst den Pincode durch das kapazitive Tastenfeld. Die Codetastatur vergleicht die Eingabe mit den gespeicherten Referenzcodes. Die Codetastatur verarbeitet 4- bis 8-stellige Pincodes. Der Pincode muss mindestens eine unterschiedliche Ziffer beinhalten. Es gibt 2 Arten von Pincodes: den Admincode für die Konfiguration des Systems und den Nutzercode für die Öffnung der Tür.
  • Seite 14 Adminmenü der Codetastatur Für die Programmierung stehen verschiedene Menüpunkte im Adminmenü zur Verfügung. Diese Menüpunkte können über Tasten aufgerufen werden. Taste Menüpunkt Admincode ändern System auf Werkseinstellung zurücksetzen Codetastatur einstellen (Hintergrundbeleuchtung, akustisches und optisches Signal bei Tastendruck, akustisches Signal beim Öffnen) Tabelle 4: Adminmenü...

  • Seite 15: Steuereinheiten

    Tabelle 5: Steuereinheitmodelle und -varianten Funktion der Steuereinheit Die Steuereinheit ist die Aktoreinheit des Systems. Die Steuereinheit schaltet ein oder mehrere Relais. Die ekey home Steuereinheit integra stellt einen bzw. zwei digitale Eingänge zur Verfügung. Bedienelemente der Steuereinheit Bedienelemente Funktion...
  • Seite 16 Sicherheitscode einstellen. Information Serien- oder Firmwareversionsnummer abrufen. Reset System auf Werkseinstellung zurücksetzen. Relay time Relaisschaltdauer einstellen. Input Digitalen Eingang einstellen (nur bei der ekey home Steuereinheit integra) LED-Helligkeit Fingerscanner-LED-Helligkeit einstellen Testmodus Testmodus ausführen Demomodus Demomodus ausführen Messemodus Messemodus ausführen Einführung ins System...

  • Seite 17: Technische Daten

    Finger RFID- 99 (nur bei Fingerscannern mit Transponder RFID-Funktionalität) Sicherheit 1:10.000.000 1:100 Schutzart AP: 44 IN : 54 (frontseitig) UP: 44 (mit ekey Rahmen FS UP) Typische Matching- Dauer RFID-Reichweite bei RFID- Fingerscannern RFID-Standard bei ISO14443A RFID- Fingerscannern RFID- MIFARE DESFire EV1 mit...
  • Seite 18 8-12 8-24 Leistung im Nennbetrieb Relais Anzahl 1 (3) 1 (2) Schaltspannung Relais Schaltstrom Relais Betriebstemperatur °C -20 bis +70 -20 bis +70 Schutzart Digitale Eingänge Anzahl (potentialfrei) Tabelle 10: Technische Daten: ekey home Steuereinheit Aufputz/integra Einführung ins System de│17...

  • Seite 19: Installation

    Installation ACHTUNG Sachschäden bei falscher Montage und Verkabelung: Die Geräte des Systems werden mit elektrischem Strom betrieben. Bei falscher Montage und Verkabelung können die Geräte des Systems zerstört werden! Montieren und verkabeln Sie die Geräte des Systems richtig, bevor Sie sie mit Strom versorgen! Montieren Sie das System laut mitgelieferter Montageanleitung.

  • Seite 20: Inbetriebnahme

    Inbetriebnahme System in Sie müssen die Geräte in Betrieb nehmen, um Ihr System zu bedienen. Betrieb Die Bedienung des Systems erfolgt durch die ekey home App, das nehmen Steuereinheitsmenü oder Admincodes. Die Inbetriebnahme des Systems koppelt die Steuereinheit mit der Erfassungseinheit.
  • Seite 21 Schritt Handlung Beschreibung Anzeige Bei Neuinstallation: Variante a Drücken Sie ESC. Variante b Bei Installation nach Tausch der Steuereinheit: Ziehen Sie einen bereits eingespeicherten Finger über den Fingerscanner; Bzw. geben Sie einen bereits eingespeicherten Nutzercode auf dem Tastenfeld ein; Bzw. halten Sie einen eingespeicherten RFID- Transponder vor die Fingerführung des...

  • Seite 22: Testmodus Ausführen

    Testmodus Der Testmodus testet das Gesamtsystem ( ) und das Schloss nach dem ausführen Einbau in der Tür ( ). Er schaltet das bzw. die Relais ein oder aus und überprüft die elektrischen Verbindungen zum Motorschloss hin. HINWEIS Durchführung des Testmodus: Sie können den Testmodus nur unter folgenden Bedingungen durchführen: □...
  • Seite 23 HINWEIS Alternative Beendigung des Testmodus: Der Testmodus wird auch in folgenden Fällen beendet: □ Wenn der Fingerscanner circa 1 Minute lang nicht mehr bedient wurde; □ Wenn das System spannungslos geschaltet wird. Mit einer Codetastatur Schritt Handlung Beschreibung Anzeige Drücken Sie <...
  • Seite 24 >, bis angezeigt wird. Drücken Sie OK. Relais 2 schaltet für die eingestellte Relaisschaltdauer (Werkseinstellung: 3 s). (Nur bei der ekey home Steuereinheit AP 3) Drücken Sie < oder >, bis angezeigt wird. Drücken Sie OK. Relais 3 schaltet für die eingestellte Relaisschaltdauer (Werkseinstellung: 3 s).

  • Seite 25: Bedienkonzept

    □ Wenn das System spannungslos geschaltet wird. Bedienkonzept Je nach Erfassungseinheit stehen unterschiedliche Bedienkonzepte zur Verfügung: □ ekey home App – Administration des Bluetooth-Fingerscanners mittels mobilen Gerätes □ ekey-Steuereinheitsmenü – Administration des Fingerscanners mittels Steuereinheit; □ ekey-Admincode – Administration der Codetastatur mittels Tastenkombinationen.

  • Seite 26: Anwendung Des Fingerscanners Mit App

    Programmierung des Systems. Zusätzlich können Türen mittels der App geöffnet werden. Die App ist für Apple iOS und Google Android erhältlich. Laden Sie die herunterladen ekey home App vom App Store oder Google Play herunter. Geben Sie dazu den Suchbegriff ekey home App ein.

  • Seite 27: Erstmalige Koppelung Eines Mobilen Gerätes Durchführen

    Sicherheitscode 9999 ein. Drücken Sie Weiter. Die Koppelung zwischen Bluetooth-Fingerscanner und mobilem Gerät wurde durchgeführt. Das System befindet sich im Normalbetrieb. Sie können nun das Fingerscan-Zutrittssystem mit der ekey home App programmieren und verwalten. 26│de Anwendung des Fingerscanners mit App...

  • Seite 28: Sicherheitscodes Ändern

    HINWEIS Administration des Fingerscanners mit der ekey home App: Zur Administration Ihres Bluetooth-Fingerscanners ist nun lediglich die intuitive ekey home App notwendig. Tippen Sie auf die gewünschten Funktionen in der App und folgen Sie den Anweisungen am Display. Sicherheits- Sie können jederzeit sämtliche Sicherheitscodes ändern: codes ändern...

  • Seite 29: Finger Einspeichern

    Finger Sie können Benutzerfinger mit der ekey home App einspeichern. einspeichern Schritt Handlungsanweisung Wählen Sie ADMINISTRATION aus. Wählen Sie BENUTZERVERWALTUNG aus. Drücken Sie (Android) oder (iOS). Geben Sie den Benutzernamen ein. Drücken Sie Neue Zugangsberechtigung. Wählen Sie das zu schaltende Relais aus.

  • Seite 30: Bluetooth Deaktivieren

    6-stelligen Funktions- LED links Admin- bzw. leuchtet Benutzerkoppelungscode. orange. Die Koppelung zwischen Bluetooth-Fingerscanner und mobilem Gerät wurde durchgeführt. Sie können nun das Fingerscan-Zutrittssystem mit der ekey home App programmieren und verwalten. Anwendung des Fingerscanners mit App de│29...

  • Seite 31: Mehrere Bluetooth-Fingerscanner Verwalten

    Mehrere Die ekey home App ermöglicht das Verwalten von mehreren Bluetooth- Bluetooth- Fingerscannern. Um zwischen zwei Bluetooth-Fingerscannern zu Fingerscanner wechseln, müssen Sie die Koppelung zwischen Bluetooth-Fingerscanner verwalten und mobilem Gerät zurücksetzen. HINWEIS Relaisname und Nutzerbilder werden gelöscht: Beim Zurücksetzen der Koppelung werden die gespeicherten Relaisnamen und Nutzerbilder gelöscht.

  • Seite 32: Benutzerkoppelungscode Einspeichern

    Den App-Sicherheitscode aktivieren oder deaktivieren; □ Den App-Sicherheitscode ändern; □ Die Koppelung zwischen dem Fingerscanner und ihrem mobilen Gerät zurücksetzen. Schritt Handlungsanweisung Starten Sie die ekey home App. Wählen Sie ADMINISTRATION aus. Wählen Sie SICHERHEITSCODES ÄNDERN aus. Geben Sie den gewünschten Benutzerkoppelungscode im entsprechenden Feld ein.

  • Seite 33: System Vor Verlust Des Mobilen Gerätes Schützen

    ändern. Durch den neuen Admin- bzw. Benutzerkoppelungscode Gerätes unterbinden Sie den Verbindungsaufbau des verlorenen mobilen Gerätes. schützen Schritt Handlungsanweisung Starten Sie die ekey home App am zweiten mobilen Gerät. Koppeln Sie das zweite mobile Gerät mit dem Bluetooth- Fingerscanner. Wählen Sie ADMINISTRATION aus.

  • Seite 34: Tür Öffnen

    App, dem Fingerscanner, einem RFID-Transponder oder dem digitalen Eingang erfolgen. Mit der App Das System befindet sich im Normalbetrieb. Schritt Handlungsanweisung Starten Sie die ekey home App. Das mobile Gerät verbindet sich mit dem Bluetooth-Fingerscanner. Wählen Sie ZUGÄNGE aus. Schieben Sie den Schieber des zu öffnenden Zuganges nach...
  • Seite 35 Mit dem digitalen Eingang (Türtasterfunktion) Sie können die Tür auch über die Türtasterfunktion des digitalen Eingangs der ekey home Steuereinheit integra öffnen. Das Relais schaltet für die eingestellte Relaisschaltdauer. Wird der digitale Eingang länger als die eingestellte Relaisschaltdauer aktiviert, dann schaltet das Relais für die Dauer, solange der digitale Eingang aktiv ist.

  • Seite 36: Anwendung Des Fingerscanners Mit Steuereinheitsmenü

    Anwendung des Fingerscanners mit Steuereinheitsmenü Sie müssen die Geräte in Betrieb genommen haben, bevor Sie mit der Administration Ihres Systems starten. Siehe System in Betrieb nehmen, Seite 19. Das System befindet sich im Normalbetrieb. Das Steuereinheitsmenü dient der Programmierung des Systems. Sicherheits- Die Eingabe des Sicherheitscodes gewährt Ihnen Zugang zum code eingeben...
  • Seite 37 Das System befindet sich im Normalbetrieb. Schritt Handlung Beschreibung Anzeige Drücken Sie OK. Drücken Sie < oder >, um Stelle 1 des Sicherheitscodes auszuwählen. Drücken Sie OK. Drücken Sie < oder >, um Stelle 2 des Sicherheitscodes auszuwählen. Drücken Sie OK. wird nur angezeigt, wenn Ihr Fingerscanner ein Bluetooth- Fingerscanner ist.

  • Seite 38: Sicherheitscode Ändern

    Sicherheits- Die Änderung des Sicherheitscodes wird über das Hauptmenü code ändern durchgeführt. Geben Sie den Sicherheitscode ein, um ins Hauptmenü einzusteigen. Siehe Sicherheitscode eingeben, Seite 35. Das System zeigt das Hauptmenü an. Schritt Handlung Beschreibung Anzeige Drücken Sie < oder >, bis angezeigt wird.

  • Seite 39: Fingerscanner-Led-Helligkeit Einstellen

    Fingerscanner- Die Helligkeit der Status-LEDs des Fingerscanners im Ruhezustand ist LED-Helligkeit einstellbar. einstellen Das Einstellen der Fingerscanner-LED-Helligkeit wird über das Hauptmenü durchgeführt. Geben Sie den Sicherheitscode ein, um ins Hauptmenü einzusteigen. Siehe Sicherheitscode eingeben, Seite 35. Das System zeigt das Hauptmenü an. Schritt Handlung Beschreibung Anzeige Drücken Sie...

  • Seite 40: Relaisschaltdauer Einstellen

    Relaisschalt- Die Schaltdauer jedes einzelnen Relais ist von 1 bis 99 s einstellbar. dauer Werkseitig ist die Schaltdauer auf 3 s eingestellt. Bei 0 s arbeitet das einstellen Relais als Schalter: Das Relais wechselt seinen Schaltzustand bei Matching eines Identifikationsmittels und verbleibt dort, bis ein neuerliches Matching erfolgt.

  • Seite 41: Digitalen Eingang Einstellen

    Digitalen Eingang einstellen HINWEIS Nur bei der ekey home Steuereinheit integra : Diese Funktion ist nur bei der ekey home Steuereinheit integra verfügbar. Sie können die Funktionsweise des digitalen Einganges wie folgt einstellen. Türtaster Der digitale Eingang funktioniert standardmäßig als Türtaster für das Relais 1.
  • Seite 42 Funktion erfolgen. Der Zutritt über Relais 1 ist erst möglich, wenn die Einbruchmeldeanlage deaktiviert wurde. Da Relais 2 und 3 (Relais 3 gibt es nur bei der ekey home Steuereinheit Aufputz 3) bedienbar sind, könnten durch die Einbruchmeldeanlage nicht überwachte Bereiche betretbar sein.

  • Seite 43: Identifikationsmittel Einspeichern

    Einem Nutzer einen Speicherplatz zuzuweisen; □ Dem Finger eine Nummer zuzuweisen ( , …, □ Dem Finger bei der ekey home Steuereinheit Aufputz 3 und bei der ekey home Steuereinheit integra 2 ein Relais zuzuweisen. HINWEIS Wichtig beim Einspeichern der Finger: □...
  • Seite 44 Das System zeigt das Hauptmenü an. Schritt Handlung Beschreibung Anzeige Drücken Sie < oder >, bis angezeigt wird. Drücken Sie OK. Drücken Sie < oder >, um die Nutzernummer auszuwählen. Wenn der Nutzer bereits einen Finger eingespeichert hat, leuchtet ein Punkt rechts. Nur bei Fingerscannern mit RFID-Funktionalität: Drücken Sie OK.
  • Seite 45 Schritt Handlung Beschreibung Anzeige Ziehen Sie den Finger über Die Status- den Sensor. leuchtet grün/Alle Siehe „Finger ziehen“ in LEDs leuchten „Richtige Bedienung des grün. Fingerscanners“, Seite 10. Die Status- LED und Wiederholen Sie diesen Schritt mindestens 2-mal. Funktions- Zwischen jedem einzelnen LED links leuchten Fingerziehen leuchtet der...
  • Seite 46 Schritt Handlung Beschreibung Anzeige Um weitere Finger bzw. Keine Handlung Nutzer einzuspeichern, notwendig. fangen Sie bei Schritt 1 wieder an. Die Finger sind eingespeichert. Das System befindet sich im Normalbetrieb. HINWEIS Finger testen: Testen Sie neu eingespeicherte Finger auf dem Fingerscannern umgehend.
  • Seite 47 Das System zeigt das Hauptmenü an. Schritt Handlung Beschreibung Anzeige Drücken Sie < oder >, bis angezeigt wird. Drücken Sie OK. Drücken Sie < oder >, um die Nutzernummer auszuwählen. Wenn der Nutzer bereits einen Finger oder einen RFID-Transponder eingespeichert hat, leuchtet ein Punkt rechts.
  • Seite 48 Schritt Handlung Beschreibung Anzeige Halten Sie den RFID- Alle LEDs leuchten Transponder in einem grün. Abstand von 1-5 cm über die Kurzer Ton. Fingerführung des Fingerscanners. Die Status- Siehe „RFID-Transponder leuchtet vorhalten“ in „Richtige orange. Die Funktions- Bedienung des LEDs Fingerscanners“, Seite 11.

  • Seite 49: Tür Öffnen

    Tür öffnen Der Hauptanwendungszweck des Produktes ist die Türöffnung. Diese kann mit dem Fingerscanner, mit einem RFID-Transponder oder mit dem digitalen Eingang erfolgen. Das System befindet sich im Normalbetrieb. Mit dem Fingerscanner Schritt Handlung Beschreibung Anzeige Ziehen Sie einen Die Status- LED leuchtet eingespeicherten Finger grün.
  • Seite 50 Das System befindet sich im Normalbetrieb. Mit dem digitalen Eingang (Türtasterfunktion) HINWEIS Nur bei der ekey home Steuereinheit integra: Das Öffnen mit dem digitalen Eingang ist nur bei der ekey home Steuereinheit integra möglich. Sie können die Tür auch über die Türtasterfunktion des digitalen Einganges der ekey home Steuereinheit integra öffnen.

  • Seite 51: Nutzer Löschen

    Nutzer löschen Das Löschen eines Nutzers betrifft alle Identifikationsmittel einer Nutzernummer. Das Löschen einzelner Identifikationsmittel eines Nutzers ist nicht möglich. Das Löschen eines Nutzers wird über das Hauptmenü durchgeführt. Geben Sie den Sicherheitscode ein, um ins Hauptmenü einzusteigen. Siehe Sicherheitscode eingeben, Seite 35. Das System zeigt das Hauptmenü...

  • Seite 52: Demomodus Ausführen

    Demomodus Der Demomodus erlaubt es, die Aufmerksamkeit der Besucher auf Messen ausführen und in Ausstellungsräumen zu wecken: Die Fingerscanner-LEDs leuchten und blinken, die Anzeige auf der Steuereinheit wechselt laufend und die Relais schalten. Der Demomodus wird über das Hauptmenü durchgeführt. Geben Sie den Sicherheitscode ein, um ins Hauptmenü...

  • Seite 53: Messemodus Ausführen

    Messemodus Der Messemodus erlaubt es, Nutzer zu Demozwecken vereinfacht ausführen einzuspeichern. HINWEIS Besonderheiten des Messemodus: □ Keine Bedienung ist möglich, sobald der Messemodus aktiviert wurde; □ Das System befindet sich nach einem Spannungsausfall automatisch wieder im Messemodus; □ Der Messemodus schaltet ausschließlich Relais 1. Der Messemodus wird über das Hauptmenü...
  • Seite 54 Schritt Handlung Beschreibung Anzeige Ziehen Sie den Finger über Die Status- den Sensor. leuchtet grün. Die Status- leuchtet rot. Das Fingerbild ist schlecht oder der Finger wurde nicht erkannt. Ziehen Sie den Finger nochmals über den Sensor. Keine Die Status- Handlung LED blinkt notwendig.

  • Seite 55: Serien- Und Firmwareversionsnummer Abrufen

    Serien- und Das Abrufen der Serien- ( ) und Firmwareversionsnummern ( ) der Firmwarever- Steuereinheit ( ) und des Fingerscanners ( ) wird über das sionsnummer Hauptmenü durchgeführt. abrufen Geben Sie den Sicherheitscode ein, um ins Hauptmenü einzusteigen. Siehe Sicherheitscode eingeben, Seite 35. Das System zeigt das Hauptmenü...

  • Seite 56: Anwendung Der Codetastatur Mit Tastenkombinationen

    Anwendung der Codetastatur mit Tastenkombinationen Sie müssen die Geräte in Betrieb genommen haben, bevor Sie mit der Administration Ihres Systems starten. Siehe System in Betrieb nehmen, Seite 19. Das System befindet sich im Normalbetrieb. Das Tastenfeld dient der Programmierung des Systems. Admincode Die Eingabe des Admincodes gewährt Ihnen Zugang zum Adminmenü.
  • Seite 57 Das System befindet sich im Normalbetrieb. Schritt Handlung Beschreibung Anzeige Drücken Sie , um Die Status- LED leuchtet die Eingabe des links gelb. Admincodes zu starten. Geben Sie den Admincode auf dem Tastenfeld ein. Drücken Sie . Die Status- LED leuchtet links grün.

  • Seite 58: Admincode Ändern

    Admincode Diese Funktion ermöglicht das Ändern des bestehenden Admincodes. ändern HINWEIS Admincodelänge: Der Admincode kann 4- bis 8-stellig sein und muss mindestens eine unterschiedliche Ziffer beinhalten. Die Änderung des Admincodes wird über das Adminmenü durchgeführt. Geben Sie den Admincode ein, um ins Adminmenü einzusteigen. Siehe Admincode eingeben, Seite 55.
  • Seite 59 Schritt Handlung Beschreibung Anzeige Drücken Sie . Die Status- LEDs leuchten links gelb, rechts grün. Die Status- LEDs leuchten rot. Der gewünschte Admincode ist bereits als Nutzercode vergeben. Beginnen Sie von vorne bei der Admincodeeingabe. Wiederholen Sie die Eingabe des neuen Admincodes auf dem Tastenfeld.

  • Seite 60: Automatische Hintergrundbeleuchtung Einstellen

    Automatische Die Helligkeitsschwelle für das Einschalten der automatischen Hintergrund- Hintergrundbeleuchtung kann mittels Prozentwerten eingestellt werden. beleuchtung Werkseitig ist die Helligkeitsschwelle auf 10 % eingestellt. Geben Sie den einstellen gewünschten Prozentwert ein: □ = automatische Hintergrundbeleuchtung aus; □ = Helligkeitsschwelle von sehr träge bis sehr sensibel. Das Einstellen der automatischen Hintergrundbeleuchtung wird über das Adminmenü...

  • Seite 61: Helligkeit Der Hintergrundbeleuchtung Einstellen

    Helligkeit der Die Helligkeit der Hintergrundbeleuchtung kann mittels 4 vordefinierten Hintergrund- Modi eingestellt werden. Werkseitig ist die Hintergrundbeleuchtung zu beleuchtung 100 % an. Geben Sie die Zahl der gewünschten Beleuchtungsstärke ein: einstellen □ = Hintergrundbeleuchtung aus; □ = Hintergrundbeleuchtung zu 33 % an; □...

  • Seite 62: Signalisierung Des Tastendrucks Einstellen

    Signalisierung Die akustische und optische Signalisierung des Tastendrucks kann mittels 4 vordefinierte Modi eingestellt werden. Werkseitig sind die akustischen Tastendrucks und optischen Signale für den Tastendruck aktiv. Geben Sie die Zahl des einstellen gewünschten Modus ein: □ = akustische und optische Signale inaktiv; □...

  • Seite 63: Akustisches Signal Beim Öffnen Einstellen

    Akustisches Das akustische Signal beim Öffnen der Tür kann aktiv oder inaktiv sein. Signal beim Werkseitig ist das akustische Signal aktiv. Geben Sie die Zahl des Öffnen gewünschten Zustandes ein: einstellen □ für inaktiv; □ für aktiv. Das Einstellen des akustischen Signals beim Öffnen der Tür wird über das Adminmenü...

  • Seite 64: Nutzercode Einspeichern

    Nutzercode Das System erlaubt das Einspeichern von maximal 99 Nutzercodes. einspeichern Ein Nutzercode ist ein Pincode, mit dem eine Aktion auf der Steuereinheit ausgelöst wird, z. B. das Öffnen einer Tür. Der Nutzercode kann 4- bis 8- stellig sein und muss mindestens eine unterschiedliche Ziffer beinhalten. HINWEIS Nutzercodewahl: Für ein sicheres Verwenden des Zutrittssystems beachten Sie Folgendes bei der Nutzercodewahl:...
  • Seite 65 Schritt Handlung Beschreibung Anzeige Drücken Sie OK. Die Status- LEDs leuchten grün. Geben Sie den gewünschten Nutzercode auf dem Tastenfeld ein. Drücken Sie . Die Status-LED leuchtet rechts grün. Die Status- LEDs leuchten rot. Der Nutzercode ist bereits vorhanden. Beginnen Sie von vorne bei Schritt 1.

  • Seite 66: Tür Öffnen

    Tür öffnen Der Hauptanwendungszweck des Produktes ist die Türöffnung. Diese kann mit der Codetastatur oder bei der ekey home Steuereinheit integra auch mit dem digitalen Eingang erfolgen. Das System befindet sich im Normalbetrieb. Mit der Codetastatur Schritt Handlung Beschreibung Anzeige...

  • Seite 67: Nutzercode Löschen

    Nutzercode Sie können nur einzelne Nutzer löschen. Sobald Sie einen Nutzer gelöscht löschen haben, ist der bei diesem Nutzer gespeicherte Nutzercode auch gelöscht. Das Löschen eines Nutzers wird über das Hauptmenü durchgeführt. Geben Sie den Sicherheitscode ein, um ins Hauptmenü einzusteigen. Siehe Sicherheitscode eingeben, Seite 35.

  • Seite 68: Demomodus Ausführen

    Demomodus Der Demomodus erlaubt es, die Aufmerksamkeit der Besucher auf Messen ausführen und in Ausstellungsräumen zu wecken: Die Codetastatur-LEDs leuchten und blinken, die Anzeige auf der Steuereinheit wechselt laufend und die Relais schalten. Der Demomodus wird über das Hauptmenü der Steuereinheit durchgeführt.

  • Seite 69: Messemodus Ausführen

    Messemodus Der Messemodus erlaubt es, Nutzer zu Demozwecken vereinfacht ausführen einzuspeichern. HINWEIS Besonderheiten des Messemodus: □ Keine Bedienung ist möglich, sobald der Messemodus aktiviert wurde; □ Das System befindet sich nach einem Spannungsausfall automatisch wieder im Messemodus; □ Der Messemodus schaltet ausschließlich Relais 1 Der Messemodus wird über das Hauptmenü...

  • Seite 70: System Auf Werkseinstellung Zurücksetzen

    Schritt Handlung Beschreibung Anzeige Drücken Sie ESC, um den Messemodus zu beenden und zum Hauptmenü zurückzukehren. Der Messemodus wurde ausgeführt. Die im Messemodus eingespeicherten Nutzercodes wurden wieder gelöscht. Das System zeigt das Hauptmenü System auf Werkseinstellung zurücksetzen Alle Berechtigungen werden unwiederbringlich gelöscht und die Einstellungen des Systems auf die werkseitigen zurückgesetzt.

  • Seite 71: Über Die App

    Das Zurücksetzen auf Werkseinstellung wird über die App ausgelöst. HINWEIS Nur bei Bluetooth-Fingerscannern: Das Zurücksetzen über die App ist nur bei Bluetooth-Fingerscannern möglich. Schritt Handlungsanweisung Starten Sie die ekey home App. Verbinden Sie sich mit dem Bluetooth-Fingerscanner. Wählen Sie ADMINISTRATION aus. Wählen Sie SYSTEM ZURÜCKSETZEN...

  • Seite 72: Über Die Steuereinheit

    Über die Das Zurücksetzen auf Werkseinstellung wird über das Hauptmenü Steuereinheit durchgeführt. Geben Sie den Sicherheitscode ein, um ins Hauptmenü einzusteigen. Siehe Sicherheitscode eingeben, Seite 35. Das System zeigt das Hauptmenü an. Schritt Handlung Beschreibung Anzeige Drücken Sie < oder >, bis angezeigt wird.

  • Seite 73: Über Die Codetastatur

    Über die Das Zurücksetzen auf Werkseinstellung wird über das Adminmenü der Codetastatur Codetastatur ausgelöst. Geben Sie den Admincode ein, um ins Adminmenü einzusteigen. Siehe Admincode eingeben, Seite 55. Das System befindet sich im Adminmenü. Schritt Handlung Beschreibung Anzeige Die Status-LED Drücken Sie 4.

  • Seite 74: Software Updaten

    Die Steuereinheit benötigt ein Need Update Firmware-Update. Falls diese Abhilfen das Problem nicht lösen, kontaktieren Sie Ihren Händler. Falls das System zu ekey biometric systems GmbH eingeschickt werden muss, achten Sie auf eine sachgemäße Verpackung. Eine unsachgemäße Verpackung kann Gewährleistungsansprüche gefährden. Software updaten...

  • Seite 75: Fingerscanner

    LED blinkt rot/grün. noch. Falls diese Abhilfen das Problem nicht lösen, kontaktieren Sie Ihren Händler. Falls das System zu ekey biometric systems GmbH eingeschickt werden muss, achten Sie auf eine sachgemäße Verpackung. Eine unsachgemäße Verpackung kann Gewährleistungsansprüche gefährden. 74│de Fehleranzeigen und –behebung...

  • Seite 76: Codetastatur

    Betrieb. gelb. Falls diese Abhilfen das Problem nicht lösen, kontaktieren Sie Ihren Händler. Falls das System zu ekey biometric systems GmbH eingeschickt werden muss, achten Sie auf eine sachgemäße Verpackung. Eine unsachgemäße Verpackung kann Gewährleistungsansprüche gefährden. Fehleranzeigen und –behebung...

  • Seite 77: Instandhaltung

    Instandhaltung Das System ist grundsätzlich wartungsfrei. Die Sensorfläche des Fingerscanners ist aufgrund der immer wiederkehrenden Verwendung (Finger ziehen) praktisch selbstreinigend. Falls der Fingerscanner trotzdem verschmutzt, reinigen Sie ihn mit einem feuchten (nicht nassen), nicht kratzenden Tuch. Geeignet sind Wattestäbchen, Mikrofaser- und Brillentücher. Nicht geeignet sind sämtliche baumwollenthaltende Stoffe, Papierhandtücher und Papiertaschentücher, Küchenschwämme, befeuchtete Geschirrtücher und Küchenrollen.
