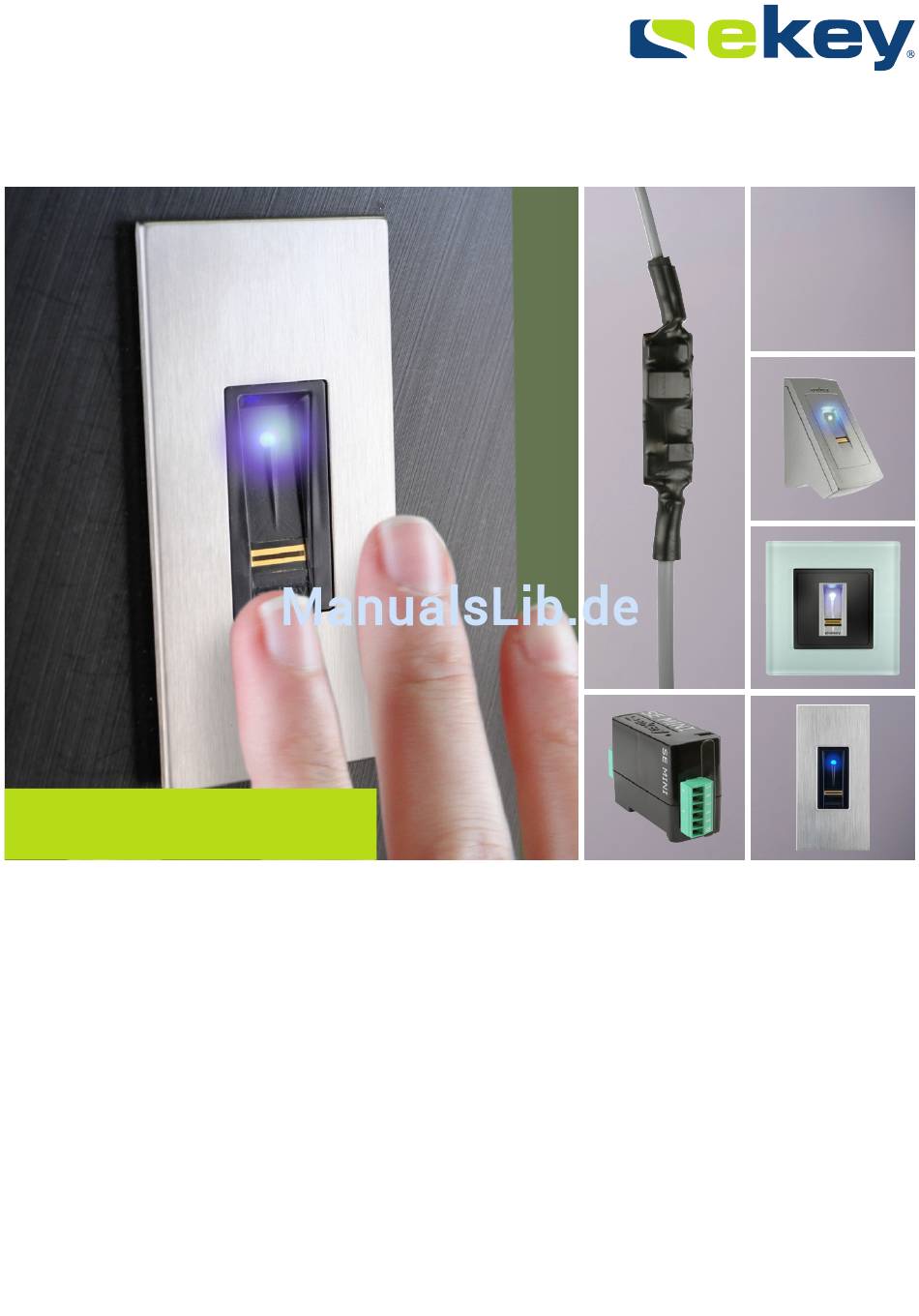

ekey home
Bedienungsanleitung
de
01

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für eKey home

Inhaltszusammenfassung für eKey home

  • Seite 1 Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Deutsch Originalbedienungsanleitung – ID132/221 Inhaltsverzeichnis Allgemeines .................. 2 Lesehinweis ................2 Produkthaftung und Haftungsbeschränkung ........2 Gewährleistung und Herstellergarantie .......... 2 Hinweise, Symbole und Abkürzungen ........... 2 Sicherheitshinweise ..............3 Lebensgefahr durch Strom ............3 Sicherheit gegen Manipulation ............3 Produktbeschreibung ..............

  • Seite 3: Allgemeines

    Generell gelten unsere allgemeinen Geschäfts- und Lieferbedingungen in leistung und der Fassung des Kaufdatums. Siehe http://www.ekey.net. Hersteller- ekey biometric systems GmbH garantiert 24 Monate ab Kaufdatum die garantie Freiheit von Material- oder Verarbeitungsfehlern. Die Garantieleistung kann nur in dem Staat geltend gemacht werden, in welchem der Kauf stattgefunden hat.

  • Seite 4: Sicherheitshinweise

    Symbole: Schritt-für-Schritt-Handlungsanweisungen Verweise auf Abschnitte dieser Anleitung Verweise auf die Montageanleitung Verweise auf den Verkabelungsplan □ Auflistungen ohne festgelegte Reihenfolge, 1. Ebene ekey home FS UP Produktnamen Abkürzungen: Aufputz False Acceptance Rate False Rejection Rate Fingerscanner integra Steuereinheit Unterputz Sicherheitshinweise...

  • Seite 5: Produktbeschreibung

    Produktbeschreibung System- übersicht Abb. 1: Übersicht des Systems 1 Fingerscanner 2 Netzteil 3 Steuereinheit 4 E-Verteiler 5 Motorschloss 6 Kabelübergang 7 Verbindungskabel □ Fingerscanner; Lieferumfang □ Steuereinheit; □ Bedienungs-, Montageanleitung, Verkabelungsplan; □ Optional: passendes Zubehör (Kabelübergang, Netzteil, Verbindungskabel, Abdeckungen, usw.). Bestimmungs- Dieses Produkt ist ein Fingerscan-Zutrittssystem.

  • Seite 6: Fingerscanner

    Funktion des Fingerscanners Fingerscanner 1 Vorderes Fingerglied 2 Fingerbild Abb. 2: Fingerbild Der Fingerscanner erfasst das Fingerbild durch einen Zeilensensor und wertet es aus. Er vergleicht das Ergebnis mit dem abgespeicherten Fingerbild. Der Fingerscanner arbeitet nur korrekt und zuverlässig mit den Papillarrillen des vorderen Fingergliedes.
  • Seite 7 „Finger ziehen“: Schritt Abbildung Beschreibung Halten Sie den Finger gerade, legen Sie ihn mittig zwischen die Führungskanten auf. Verdrehen Sie ihn nicht. Legen Sie das Gelenk des vorderen Fingergliedes direkt auf den Sensor. Legen Sie den Finger flach auf die Fingerführung auf. Strecken Sie die benachbarten Finger aus.

  • Seite 8: Steuereinheiten

    Bedienelemente und optische Signale an der Steuereinheit 1 Status-LEDs 2 Taste Abb. 5: Übersicht der ekey home SE mini 1 Die obere Status-LED zeigt an, ob die Steuereinheit mit dem Fingerscanner gekoppelt ist. Die untere Status-LED zeigt an, dass das Relais schaltet.

  • Seite 9: Technische Daten

    SE micro 1 besitzt weder Bedienelemente noch optische Signale. Technische Daten Bezeichnung Einheit Werte Versorgung VAC/VDC 8-24 Leistungsaufnahme W Heizung aus: 1 Heizung ein: 3 Temperaturbereich °C AP, IN :-25 bis +70 :-20 bis +70 Speicher Finger Sicherheit 1:10.000.000...

  • Seite 10: Installation

    Schritt Handlung Anzeige Stellen Sie den Montagezustand der Geräte sicher. Schließen Sie die Abdeckungen. Verbinden Sie das Netzteil mit der Nur bei der ekey home SE Netzspannung. mini 1: Die obere Status- LED der Steuereinheit blinkt rot: Werkseinstellung. Keine Handlung notwendig.

  • Seite 11: Adminfinger Einspeichern Und Normalbetrieb Herstellen

    Der Fingerscanner ist bereit für die Aufnahme der Adminfinger. Adminfinger Sie müssen 4 Adminfinger einspeichern. Sie können Adminfinger nicht als einspeichern Nutzerfinger verwenden. Suchen Sie als Adminfinger jene Finger aus, die Sie nicht zum Öffnen der Tür verwenden möchten. Wir empfehlen, von 2 Normalbetrieb verschiedenen Personen jeweils 2 Finger einzuspeichern.

  • Seite 12: Anwendung

    Wiederholen Sie Schritt 1. Keine Die Tür geht auf. Status-LED Handlung leuchtet blau. notwendig. Das System befindet sich im Normalbetrieb. HINWEIS Sie können die Tür auch über den digitalen Eingang (PIN 7, 8) der ekey home SE mini 1 öffnen. de│11...

  • Seite 13: Nutzerfinger Löschen

    Nutzerfinger Sie können einzelne Finger eines Nutzers nur löschen, wenn die Person löschen noch anwesend ist. Das System befindet sich im Normalbetrieb. Schritt Handlung Beschreibung Anzeige Ziehen Sie einen Status-LED leuchtet blau, beliebigen Adminfinger Funktions-LEDs über den Sensor. blinken grün. Status-LED leuchtet rot.

  • Seite 14: System Auf Werkseinstellung Zurücksetzen

    Schritt Handlung Beschreibung Anzeige Warten Sie 5 s. Status-LED leuchtet blau, Funktions-LEDs blinken rot/grün. Führen Sie einen Finger Status-LED leuchtet blau, Touch am Sensor durch. Funktions-LEDs leuchten links rot, rechts grün. Ziehen Sie den gleichen Status-LED blinkt rot, Funktions- Adminfinger wie in Schritt LEDs blinken 1 über den Sensor.

  • Seite 15: Software Updaten

    Der Fingerscanner wurde auf Werkseinstellung zurückgesetzt. Sie können nun das System wieder in Betrieb nehmen. Über die Steuereinheit Das Zurücksetzen auf Werkseinstellung ist nur bei der ekey home SE mini möglich und wird über die Steuereinheit ausgelöst. Dies ist bei der ekey home SE micro 1 nur im Werk möglich.

  • Seite 16: Fehleranzeigen Und -Behebung

    Keine mindestens einen Finger sind gespeichert. Finger ein. Falls diese Abhilfen das Problem nicht lösen, muss das System bei ekey biometric systems GmbH repariert werden. Schicken Sie es uns in geeigneter Verpackung zu. Unsachgemäße Verpackung kann Gewährleistungsansprüche gefährden.

  • Seite 17: Urheberschutz

    Copyright © 2013 ekey biometric systems GmbH. Inhalte, Artwork und alle enthaltenen Ideen dieser Bedienungsanleitung unterliegen den geltenden Urheberrechtsgesetzen. Eine Übermittlung, Überlassung oder Weitergabe dieses Inhalts oder Teilen daraus an Dritte bedarf der vorherigen schriftlichen Zustimmung von ekey biometric systems GmbH. Original-Dokumentation. 16│de...

  • Seite 18: Österreich

    Österreich deutschland ekey biometric systems GmbH ekey biometric systems Deutschland GmbH Lunzerstraße 89, A-4030 Linz Liebigstraße 18, D-61130 Nidderau Tel.: +43 732 890 500 2500 Tel.: +49 6187 906 960 offi ce@ekey.net deutschland@ekey.net schweiz & liechtenstein Region adria Ost ekey biometric systems Est.
