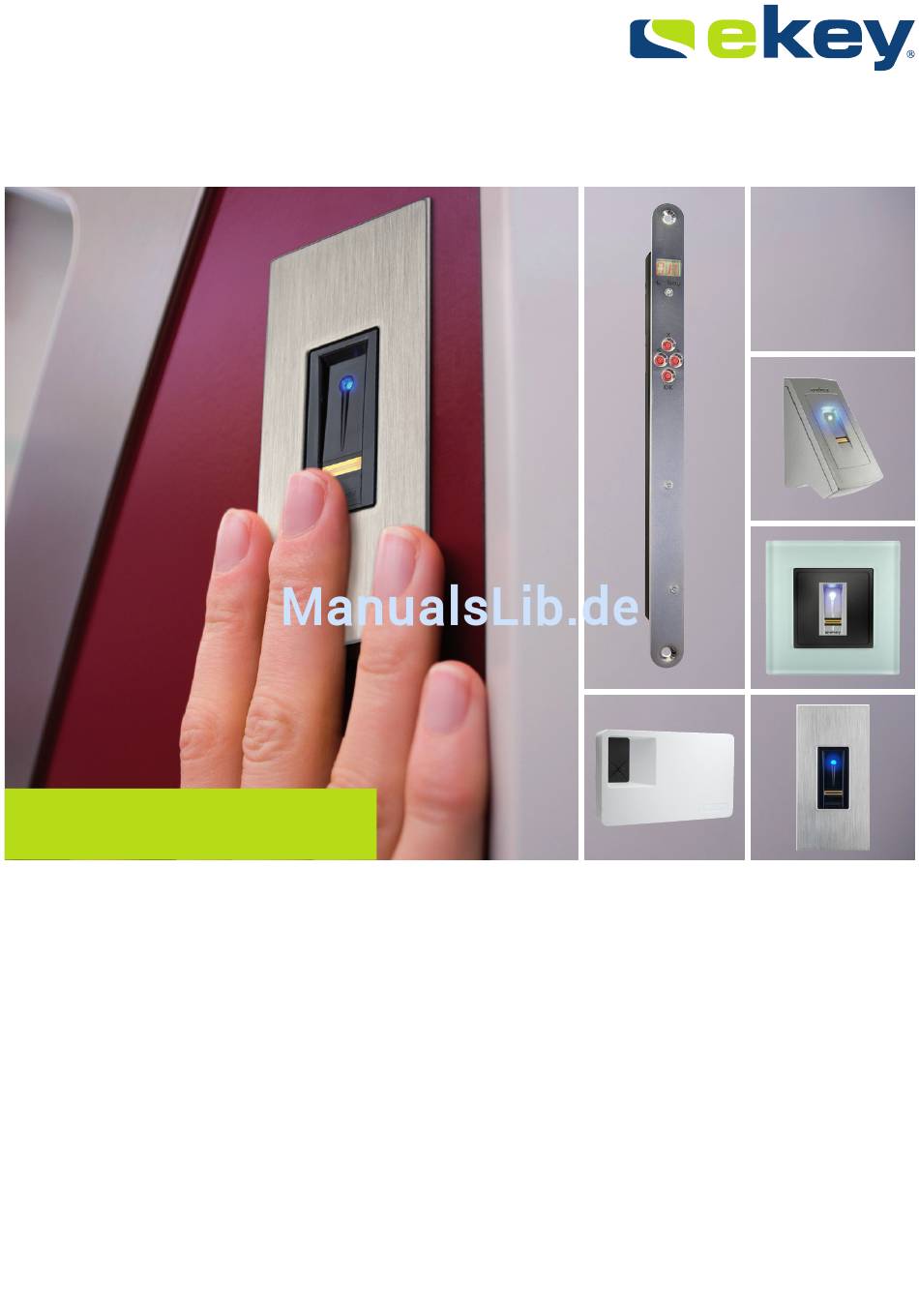

ekey home
Bedienungsanleitung
de
01

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für eKey home

Inhaltszusammenfassung für eKey home

  • Seite 1 Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Deutsch Originalbetriebsanleitung - ID171/298 Inhaltsverzeichnis Allgemeines .................. 2 Lesehinweis ................2 Produkthaftung und Haftungsbeschränkung ........2 Gewährleistung und Herstellergarantie .......... 2 Hinweise, Symbole und Abkürzungen ........... 2 Sicherheitshinweise ..............3 Lebensgefahr durch Strom ............3 Sicherheit gegen Manipulation ............3 Produktbeschreibung ..............

  • Seite 3: Allgemeines

    Generell gelten unsere allgemeinen Geschäfts- und Lieferbedingungen in leistung und der Fassung des Kaufdatums. Siehe http://www.ekey.net. Hersteller- ekey biometric systems GmbH garantiert 24 Monate ab Kaufdatum die garantie Freiheit von Material- oder Verarbeitungsfehlern. Die Garantieleistung kann nur in dem Staat geltend gemacht werden, in welchem der Kauf stattgefunden hat.

  • Seite 4: Sicherheitshinweise

    Symbole: Schritt-für-Schritt Handlungsanweisungen Verweise auf Abschnitte dieser Anleitung Verweise auf die Montageanleitung Verweise auf den Verkabelungsplan □ Auflistungen ohne festgelegte Reihenfolge, 1. Ebene Anzeigewerte Anzeigewert ekey home Produktnamen FS UP MENÜPUNKT Menüpunkte Tasten Taste Abkürzungen und Begriffe: Aufputz False Acceptance Rate...

  • Seite 5: Produktbeschreibung

    Produktbeschreibung System- übersicht Abb. 1: Übersicht des Systems 1 Verbindungskabel Fingerscanner-Steuereinheit 2 Netzteil 3 Fingerscanner 4 Steuereinheit 5 E-Verteiler 6 Motorschloss 7 Kabelübergang 8 Verbindungskabel Steuereinheit-Motorschloss Lieferumfang □ Fingerscanner □ Steuereinheit □ Bedienungs-, Montageanleitung, Verkabelungsplan; □ Optional: Passendes Zubehör (Kabelübergang, Netzteil, Verbindungskabel, Abdeckungen, usw.).

  • Seite 6: Fingerscanner

    Funktion des Fingerscanners Fingerscanner 1 Vorderes Fingerglied 2 Fingerbild Abb. 2: Fingerbild Der Fingerscanner erfasst das Fingerbild durch einen Zeilensensor und wertet es aus. Er vergleicht das Ergebnis mit dem abgespeicherten Fingerbild. Der Fingerscanner arbeitet nur korrekt und zuverlässig mit den Papillarrillen des vorderen Fingergliedes.

  • Seite 7: Steuereinheiten

    Schritt Abbildung Beschreibung Legen Sie das Gelenk des vorderen Fingergliedes direkt auf den Sensor. Legen Sie den Finger flach auf die Fingerführung auf. Strecken Sie die benachbarten Finger aus. Bewegen Sie den Finger gleichmäßig nach unten über den Sensor. Bewegen Sie die ganze Hand mit.
  • Seite 8 Programmierung und Parametrierung, und 4 Tasten Relaissteuerung. Tabelle 3: Bedienelemente der Steuereinheit 1 Siebensegmentanzeige 2 Tastenfeld Abb. 5: Übersicht der ekey home SE AP ekey home SE IN Taste Bezeichnung OK Pfeil nach Pfeil nach links rechts Funktion Wertüber- Navigation...

  • Seite 9: Technische Daten

    1:10.000.000 1:100 Schutzart AP, IN : 54 (frontseitig) : 33/43/64 (je nach Einbau) Geschwindigkeit Lebensdauer Fingerscans ca. 10 Mio. Tabelle 5: Technische Daten: ekey home Fingerscanner Bezeichnung Einheit Werte ekey home ekey home SE AP SE IN Versorgung VAC/VDC 9-12...

  • Seite 10: Installation

    -20 bis +70 Schutzart Digitale Eingänge Anzahl 1 (potentialfrei) Tabelle 6: Technische Daten: ekey home Steuereinheit AP/IN Installation ACHTUNG Montieren und verkabeln Sie das Produkt richtig, bevor Sie es mit Strom versorgen. Mögliche Sachschäden! Stellen Sie die Verbindung zur Netzversorgung noch nicht her! Montieren Sie das System laut mitgelieferter Montageanleitung.

  • Seite 11: Sicherheitscode Eingeben

    Schritt Handlung Beschreibung Anzeige Keine Status-LED Handlung blinkt orange notwendig. Keine Werkseinstellung. 2 Punkte Handlung leuchten. notwendig. 1 Punkt Drücken Sie OK. leuchtet rechts. Drücken Sie ESC. Die Steuereinheit ist bereit für die Fingeraufnahme. Variante a Bei Neuinstallation: Drücken Sie ESC. Variante b Bei Installation nach Tausch der Steuereinheit: Ziehen Sie...

  • Seite 12: Sicherheitscode Ändern

    Das System zeigt das Hauptmenü an. Es wechselt automatisch zurück in den Normalbetrieb, wenn Sie keine Taste innerhalb von 90 s betätigen. Die Änderung des Sicherheitscodes wird über das Hauptmenü Sicherheits- durchgeführt. Um ins Hauptmenü einzusteigen, geben Sie den code ändern Sicherheitscode ein.

  • Seite 13: Finger Einspeichern

    □ Einem Nutzer einen Speicherplatz zuzuweisen; □ Dem Finger eine Nummer zuzuweisen ( , …, □ Dem Finger bei der ekey home SE AP 3 und bei der ekey home SE IN 2 ein Relais zuzuweisen; □ Die Finger aufzunehmen.
  • Seite 14 Schritt Handlung Beschreibung Anzeige Drücken Sie < oder >, um die Nutzernummer auszuwählen. Wenn der Nutzer bereits einen Finger gespeichert hat, leuchtet ein Punkt rechts. Drücken Sie OK. Drücken Sie < oder >, um die Fingernummer auszuwählen. Wenn ein Finger bereits unter dieser Fingernummer gespeichert ist, leuchtet ein Punkt rechts.

  • Seite 15: Anwendung

    Schritt Handlung Beschreibung Anzeige LEDs leuchten rot. Status-LED leuchtet grün, Funktions- LED links leuchtet rot. Die Qualität des Fingerbildes oder reicht aus. Sie kann aber eventuell durch weiteres Fingerziehen verbessert werden. Drücken Sie OK, wenn Sie die Aufnahme beenden wollen. Das Fingerbild ist schlecht, oder der Finger wurde nicht erkannt.

  • Seite 16: Nutzer Löschen

    Schritt Handlung Beschreibung Anzeige Keine Die Tür geht auf. Status-LED Handlung leuchtet blau. notwendig. Das System befindet sich im Normalbetrieb. Das Löschen eines Nutzers betrifft alle Finger einer Nutzernummer. Das Nutzer löschen Löschen einzelner Finger eines Nutzers ist nicht möglich. Das Löschen eines Nutzers wird über das Hauptmenü...

  • Seite 17: System Auf Werkseinstellung Zurücksetzen

    Schritt Handlung Beschreibung Anzeige Drücken Sie OK. Die Serien- bzw. Versionsnummer der Steuereinheit wird angezeigt. Drücken Sie > 6- bzw. 3-mal, bis Sie die komplette Serien- bzw. Versionsnummer abgelesen haben. Drücken Sie ESC, um zur Auswahl der Serien- bzw. Versionsnummer zurück zu kehren.

  • Seite 18: Software Updaten

    Schritt Handlung Beschreibung Anzeige Drücken sie < oder >, um Stelle 1 Ihres Sicherheitscodes auszuwählen. Z. B. Drücken Sie OK. Drücken sie < oder >, um Stelle 2 Ihres Sicherheitscodes auszuwählen. Z. B. Drücken Sie OK. Sie können nun das System wieder in Betrieb nehmen. Siehe Geräte in Betrieb nehmen und Normalbetrieb herstellen, Seite 9.

  • Seite 19: Instandhaltung

    Falls diese Abhilfen das Problem nicht lösen, muss das System bei ekey biometric systems GmbH überprüft werden. Schicken Sie es uns in geeigneter Verpackung zu. Unsachgemäße Verpackung kann Gewährleistungsansprüche gefährden. Instandhaltung Das System ist grundsätzlich wartungsfrei. Die Sensorfläche ist aufgrund der immer wiederkehrenden Verwendung (Finger ziehen) praktisch selbstreinigend.
  • Seite 20 Österreich deutschland ekey biometric systems GmbH ekey biometric systems Deutschland GmbH Lunzerstraße 89, A-4030 Linz Liebigstraße 18, D-61130 Nidderau Tel.: +43 732 890 500 2500 Tel.: +49 6187 906 960 offi ce@ekey.net deutschland@ekey.net schweiz & liechtenstein Region adria Ost ekey biometric systems Est.
