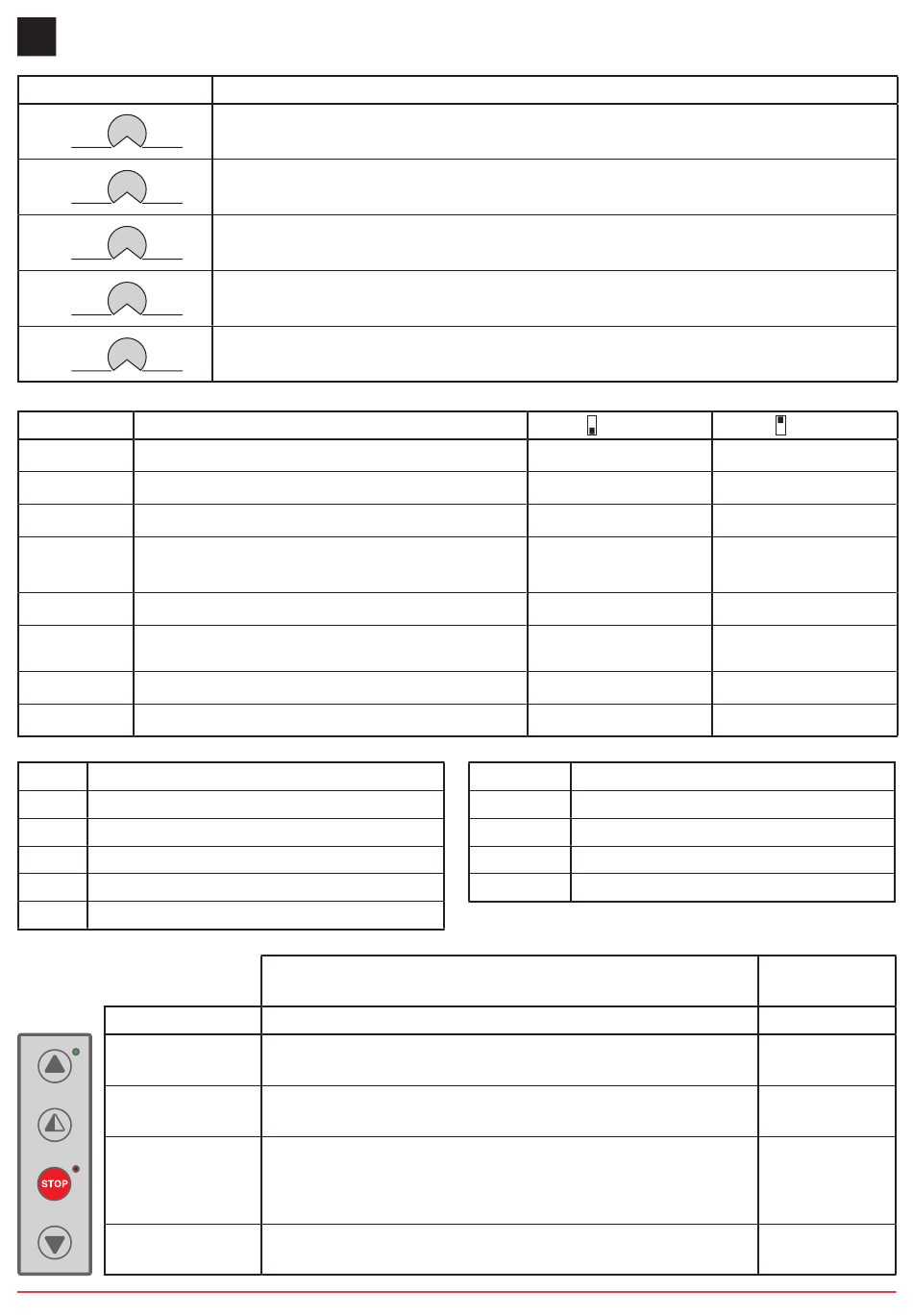

EINSTELLUNGEN UND ANZEIGEN
52E
Trimmer
P1
0 s
30 s
P2
0 s
10 s
P3
0
MAX
P4
0
MAX
P5
0
MAX
Dip-Schalter
DIP 1
Zukünftiger Gebrauch
DIP 2
Zugriff auf erweitertes Menü
DIP 3
Aktivierung Trimmer
Zähler
DIP 4
TOT: Anzahl der Manöver
SVC: Verbleibende Manöver bis zum Service
DIP 5
Zugriff auf Servicemenü
Datenanzeige Torbetrieb
DIP 6
(F. Arbeit, I. Bus, I. Spitze, U. Bus)
DIP 7
Zukünftiger Gebrauch
DIP 8
Menü für Zyklusbetrieb
LED
DL2
Schließposition
DL3
Abbremsung
DL6
Teilöffnung
DL7
Öffnungsposition
DL15
Autostart
Taste
Löst den Öffnungsvor-
ON
gang aus.
Löst den teilweisen
Öffnungsvorgang aus.
Aktiviert und
deaktiviert die
STOP-Funktion.
Löst den Schließvor-
gang aus.
0DT829 2020-01-13
NICHT BELEGT
NICHT BELEGT
NICHT BELEGT
NICHT BELEGT
Einstellung des Display-Kontrasts.
Beschreibung
Eingeschaltet
- Die eingeschaltete grüne LED signalisiert das Vorhandensein von
24 V= Versorgung.
- Die eingeschaltete rote LED signalisiert die Aktivierung des STOPPs.
- Die blinkende rote LED signalisiert die Aktivierung der Sicherheiten.
- Die schnell blinkende rote LED signalisiert das Erreichen der
Servicegrenze
Beschreibung
OFF
–
Deaktiviert.
Deaktiviert.
Deaktiviert.
Deaktiviert.
Deaktiviert.
–
Deaktiviert.
Tasten
S2
FÜR PROGRAMMIERUNG BENUTZT
S3
NICHT BELEGT
S4
NICHT BELEGT
S5
FÜR PROGRAMMIERUNG BENUTZT
Betriebsweise
Standard
LED
- 12 -
ON
–
Aktiviert.
Aktiviert.
Aktiviert.
Aktiviert.
Aktiviert.
–
Aktiviert.
Beschreibung
Betriebsweise
Programmierung
Taste
Durchlaufen des
Menüs
Bestätigung
Durchlaufen des
Menüs
