ConnESSioni, COMANDO E VISUALIZZAZIONE:
15 GAIN
Impostazione della sensibilità di ingresso, ad esempio del guadagno di tensione del finale di potenza. In
posizione centrale di questo interruttore, tutti e 3 i finali di potenza hanno un guadagno di tensione di 26 dB.
I restanti valori sono rilevabili dai dati tecnici nel capitolo "Specifiche".

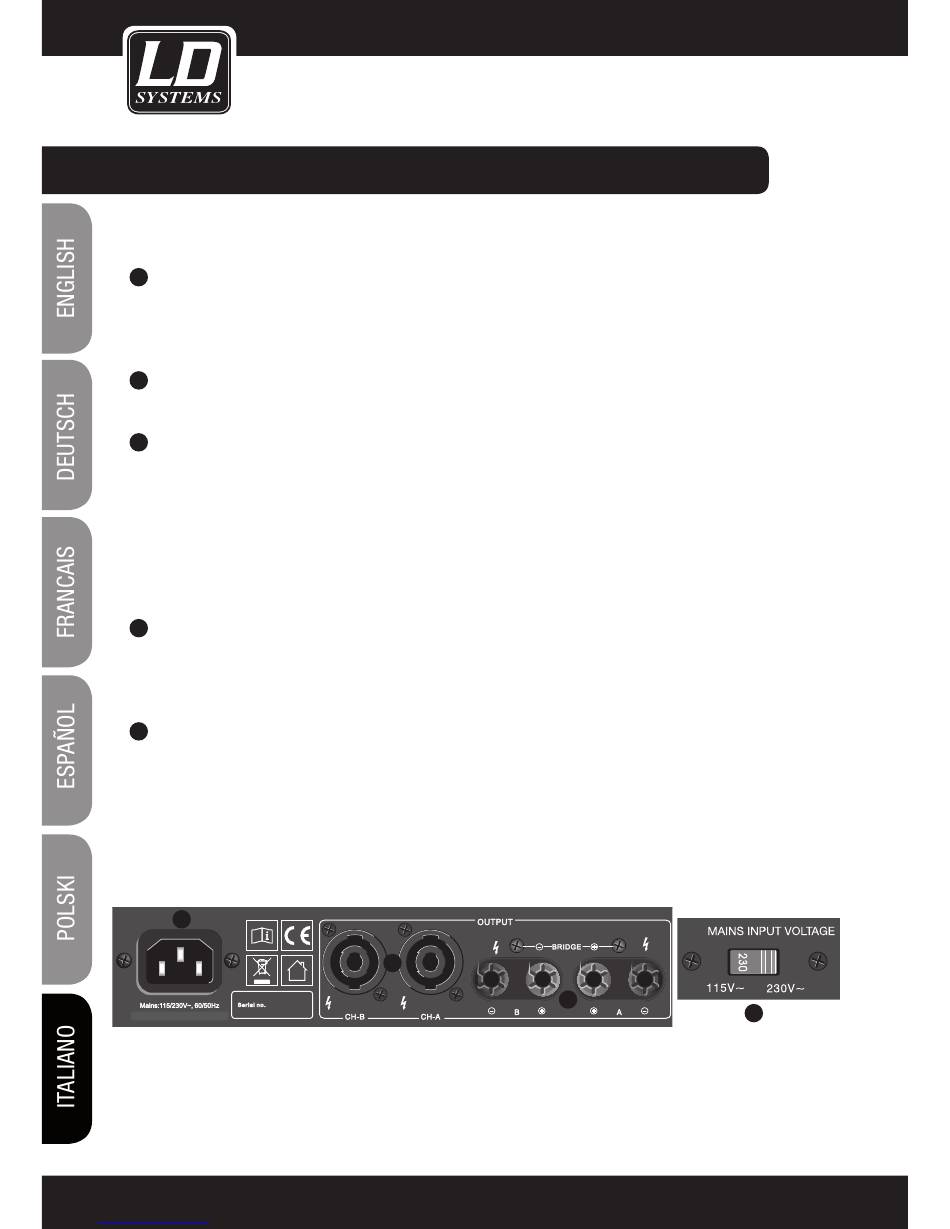

16 OUTPUT CH-A/CH-B (PRESE SPEAKON COMPATIBILI)
Collegamento degli altoparlanti o sistemi di altoparlanti da almeno 4 Ohm di impedenza complessiva per canale.
17 ATTACCO A MORSETTO PER ALTOPARLANTE CH-A/CH-B
Collegamento degli altoparlanti o sistemi di altoparlanti da almeno 4 Ohm di impedenza complessiva per canale.
Collegare il polo positivo (+) del cavo dell'altoparlante all'attacco rosso a morsetto (+) e il polo negativo (-) del
cavo dell'altoparlante all'attacco nero a morsetto (-) del rispettivo canale.
In modalità ponticello, l'attacco rosso del canale A funge da polo positivo (+) e l'attacco rosso del canale B
da polo negativo (-).
IMPORTANTE: nella modalità ponticello, l'impedenza complessiva del sistema di altoparlanti collegato non
deve superare gli 8 Ohm.
18 PRESA DI RETE IEC
NOTA IMPORTANTE: PRIMA della messa in funzione, assicurarsi che l'interruttore (19) della tensione di
esercizio (115V~ o 230V~) sul lato inferiore dell'alloggiamento si trovi nella posizione corretta. La tensione di
rete dell'erogatore di corrente e la tensione di esercizio del finale di potenza devono coincidere!
X S 2 00
19 MAINS INPUT VOLTAGE 115V~ / 230V~
Interruttore per l'impostazione della tensione di esercizio. La tensione di rete dell'erogatore di corrente e la
tensione di esercizio del finale di potenza devono coincidere!
X S 4 00
18
X S 7 00
