PRZYłąCZA, ELEMENTY OBSŁUGI I WSKAźNIKI:
15 REGULATOR WZMOCNIENIA (GAIN)
Regulator czułości wejściowej, wzgl. wzmocnienie napięciowe końcówki mocy. W pozycji środkowej tego
przełącznika wszystkie 3 końcówki mocy tej serii posiadają wzmocnienie napięciowe 26 dB. Pozostałe
wartości podano w danych technicznych w punkcie „Specyfikacja".
16 OUTPUT CH-A/CH-B (GNIAZDA KOMPATYBILNE ZE ZŁąCZEM SPEAKON)
Podłączanie głośników lub systemów głośników o łącznej impedancji równej co najmniej 4 Ω na kanał.
17 PRZYŁąCZE ZACISKOWE GŁOŚNIKA CH-A/CH-B
Podłączanie głośników lub systemów głośników o łącznej impedancji równej co najmniej 4 Ω na kanał. Biegun
dodatni (+) kabla głośnikowego należy podłączyć do czerwonego przyłącza zaciskowego (+), a biegun ujemny
(-) kabla głośnikowego do czarnego przyłącza zaciskowego (-) danego kanału.
W trybie BTL należy podłączyć czerwone przyłącze zaciskowe kanału A jako biegun dodatni (+), a czerwone
przyłącze zaciskowe kanału B jako biegun ujemny (-).
WAŻNE: w trybie BTL łączna impedancja podłączonego systemu głośników nie może być niższa niż 8 Ω.

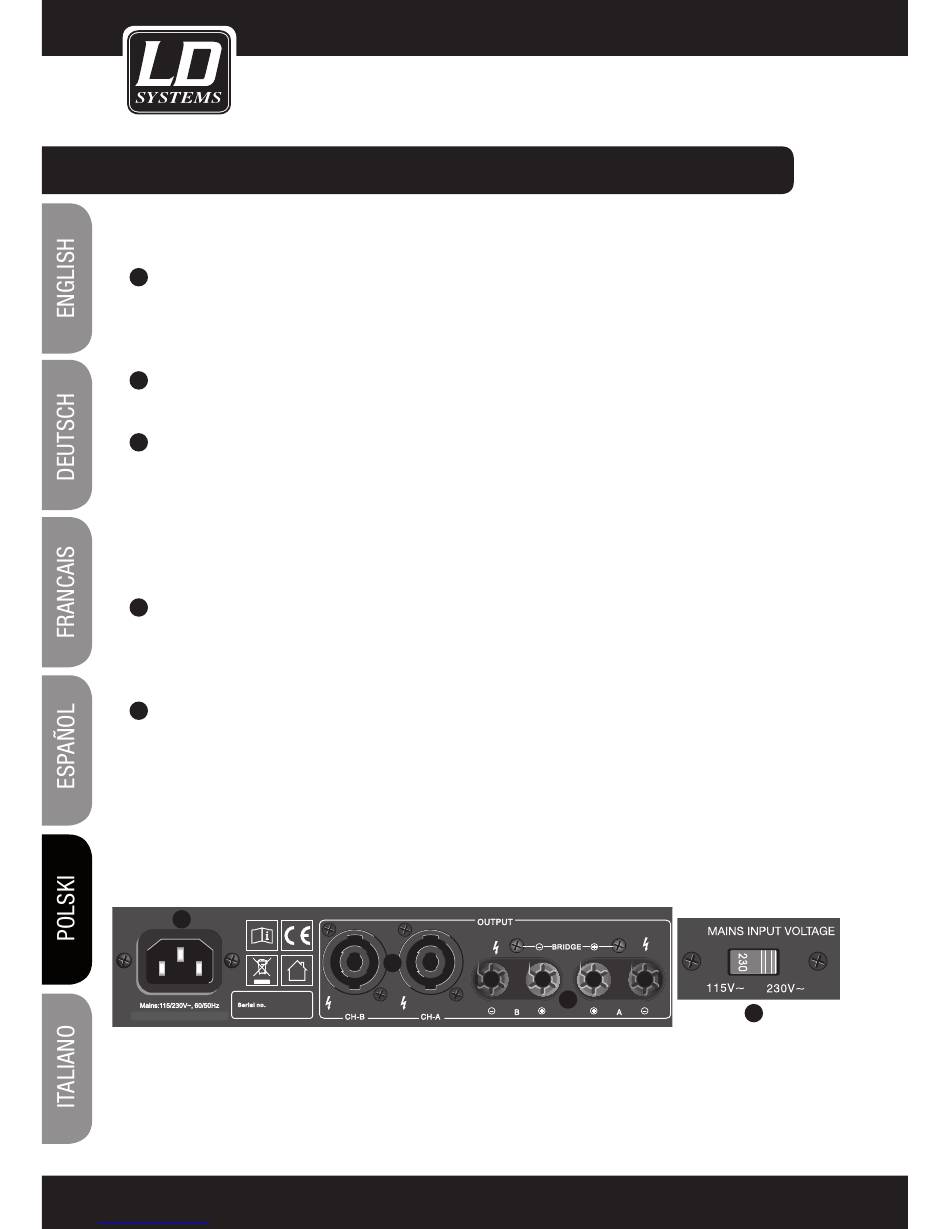

18 GNIAZDO SIECIOWE IEC
WAŻNA INFORMACJA: PRZED włączeniem urządzenia należy sprawdzić, czy włącznik (19) napięcia roboczego
(115 V~ lub 230 V~) na spodzie obudowy znajduje się w prawidłowej pozycji! Napięcie sieciowe źródła zasilania
i napięcie robocze końcówki mocy muszą być takie same!
19
MAINS INPUT VOLTAGE 115 V~/230 V~
X S 2 00
Włącznik napięcia roboczego. Napięcie sieciowe źródła zasilania i napięcie robocze końcówki mocy muszą
być takie same!
