9
INPUT CH-A / CH-B (XLR)
Symmetrische XLR Line-Eingänge Kanal A und B.
10
INPUT CH-A / CH-B (6,3 MM KLINKE)
Symmetrische Klinkeneingänge Kanal A und B.
11 INPUT CH-A / CH-B (Cinch)
Unsymmetrische Cinch-Eingänge Kanal A und B.
Die Line-Eingänge dienen der Verbindung mit einem Mischpult oder einer anderen Signalquelle. Im
Bridge-Modus muss Kanal A als Eingang verwendet werden.
12 GROUND OFF / ON
Diese Funktion (Schalter in nicht heruntergedrückter Position) kann Brummschleifen verhindern, sobald Geräte mit
unterschiedlichem Erdungspotential angeschlossen werden.
13
LIMITER
Schaltbarer Clip-Limiter. Schalter in heruntergedrückter Position aktiviert den integrierten Clip-Limiter, der
den Endstufenausgang auf den maximal möglichen Ausgangspegel begrenzt.
14 MODE
STEREO-MODE (STR): Im Stereo-Modus arbeiten die Endstufenkanäle A und B unabhängig voneinander. Es können
sowohl Stereo-Signale als auch völlig unterschiedliche Signale über Kanal A und B verstärkt werden.
PARALLEL-MODE (PAR): Ein Line-Eingang (INPUT A oder B) versorgt beide Endstufenkanäle A und B mit dem
gleichen Signal.
BRIDGE-MODE (BRI): Im Bridge-Modus werden die beiden Endstufen A und B zu einer leistungsstärkeren Mono-
Endstufe verschaltet.
Als Line-Eingang dient Kanal A, die Lautstärkenanpassung erfolgt über den Lautstärkeregler Kanal A und als
Endstufenausgang dienen die Klemmanschlüsse (roter Klemmanschluss Kanal A als Pluspol (+) und roter
Klemmanschluss Kanal B als Minuspol (-)).
WICHTIG: Im Bridge-Modus darf die Gesamtimpedanz des angeschlossenen Lautsprechersystems 8 Ohm nicht
unterschreiten.
Downloaded from www.Manualslib.com

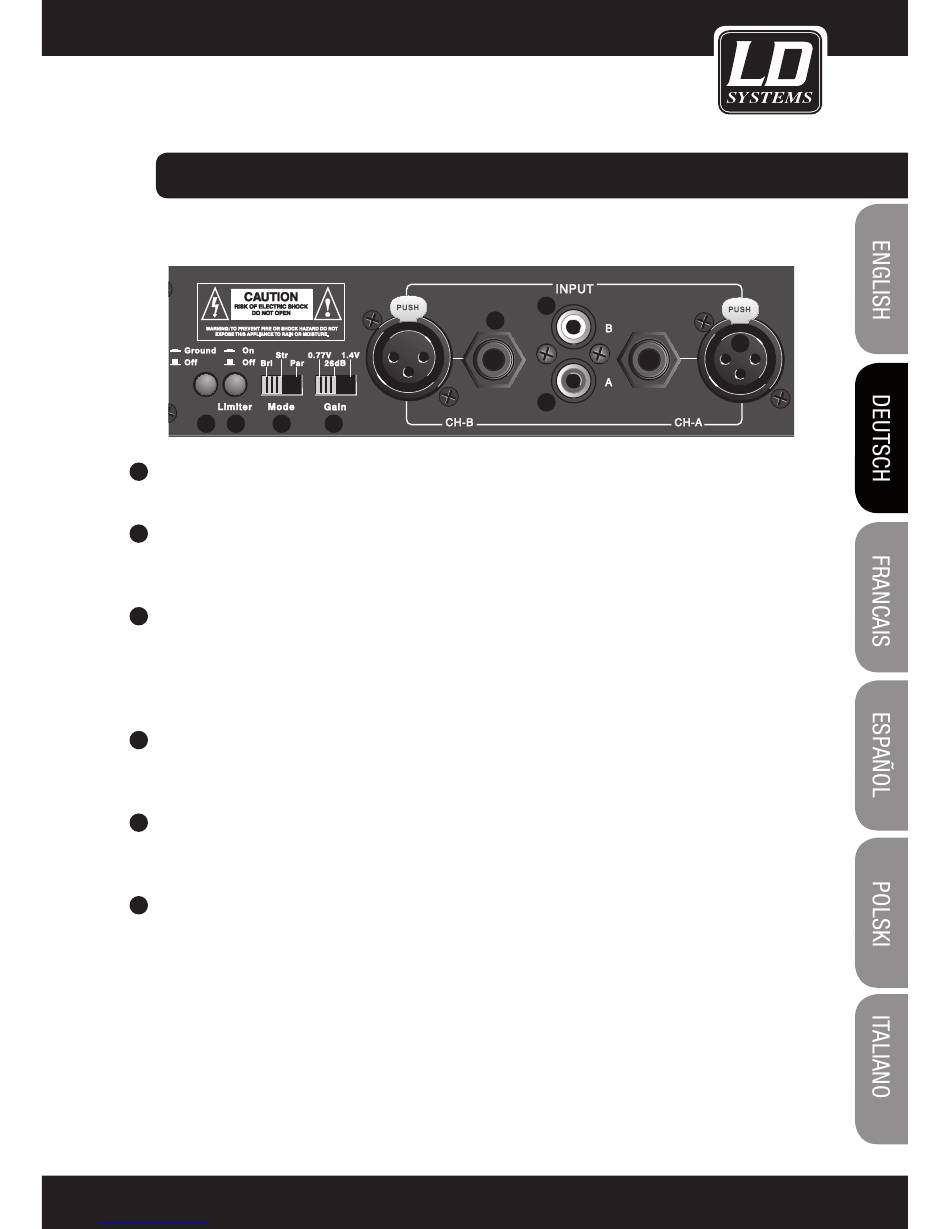

AnSChLüSSE, BEDIEN- UND ANZEIGEELEMENTE:
12 13 14 15
manuals search engine
11
10
11
9
