INPUT CH-A / CH-B (XLR)
Entrée ligne symétrique sur XLR, canaux A et B.
10
INPUT CH-A / CH-B (JACK 6,35 MM)
Entrée ligne symétrique sur jack, canaux A et B.
11 INPUT CH-A / CH-B (RCA)
Entrée ligne asymétrique sur RCA, canaux A et B.
Les entrées ligne servent à la connexion d'une table de mixage ou de toute autre source de signal
audio. En mode bridge, c'est le canal A qui sert d'entrée.
12 GROUND OFF / ON
Si cette touche n'est pas enfoncée, le levage de masse est activé ; il permet d'éliminer toute ronflette sus-
ceptible de survenir lorsque des appareils possédant des potentiels de masse différents sont interconnectés.
13 LIMITER
Limiteur de crête commutable. Lorsque cette touche est enfoncée, le limiteur de crête est activé ; il évite tout
dépassement de la puissance de sortie maximale des étages amplificateurs.
14
MODE
STEREO-MODE (STR) : En mode Stéréo, les canaux d'amplification A et B travaillent de façon indépendante.
Il peut s'agir aussi bien de signaux stéréo que de deux signaux mono complètement différents, l'un envoyé à
l'étage d'amplification A, l'autre à l'étage B.
PARALLEL-MODE (PAR) : Dans ce mode, les canaux d'amplification A et B traitent le même signal, provenant
de l'entrée ligne A ou B.
BRIDGE-MODE (BRI) : En mode Bridge, les deux canaux d'amplification A et B sont jumelés (configuration
"en pont", formant un seul canal mono de grande puissance.
C'est l'entrée ligne A qui sert d'entrée dans ce cas ; le réglage de niveau s'effectue par l'intermédiaire du
potentiomètre du canal A, et il faut connecter l'enceinte entre la borne rouge du canal A (pôle +) et la borne
rouge du canal B (pôle -).
IMPORTANT : En mode Bridge, l'impédance résultante des enceintes connectées ne doit pas descendre en
dessous de 8 Ohms.
Downloaded from www.Manualslib.com

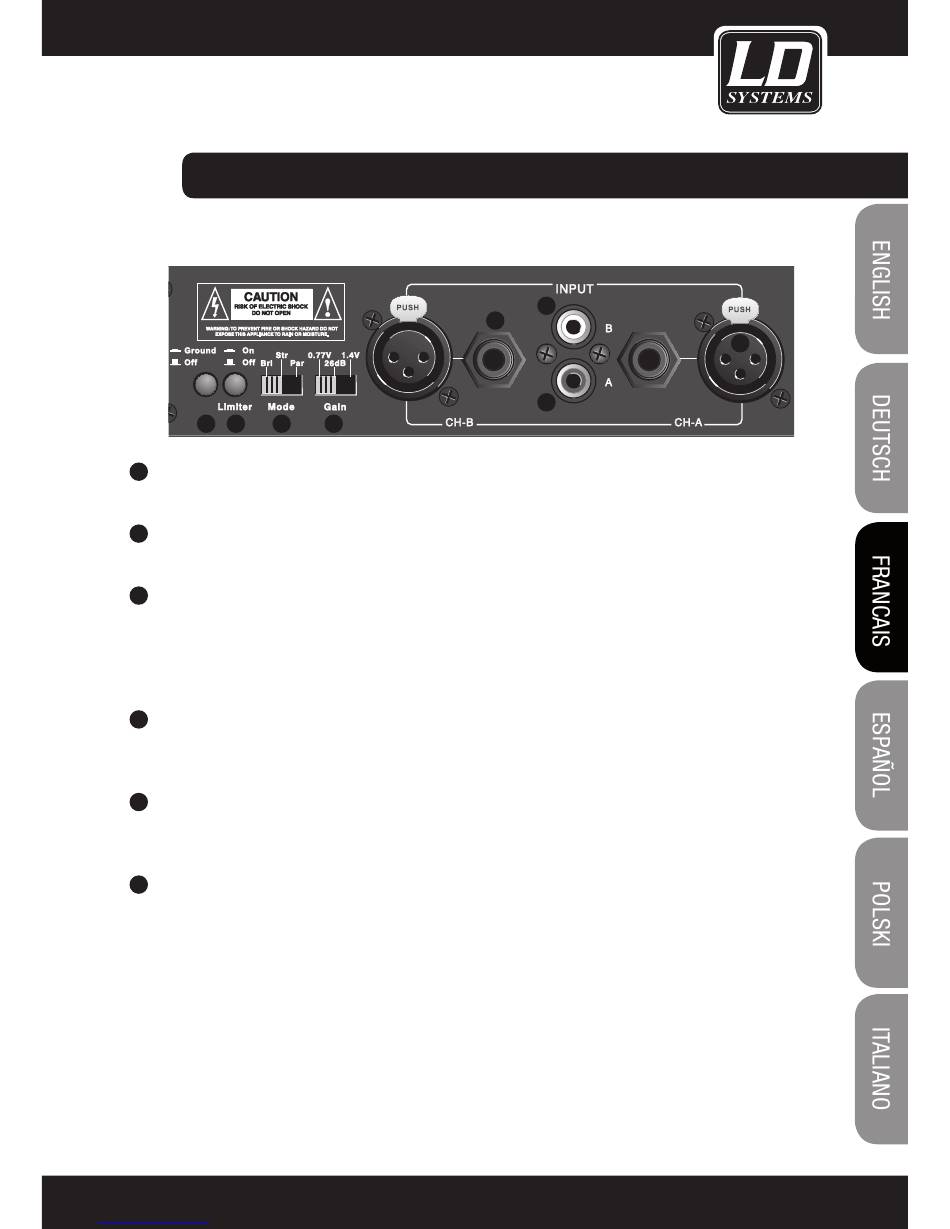

ConnECtEURS, CONTRôLES ET INDICATEURS :
