5.4 Kombination von Transponder und Höhenmesser
COM Channel softkey
"Say Again" softkey
Altitude display unit
Current altitude
Altitude trend indicator
Barometric reference

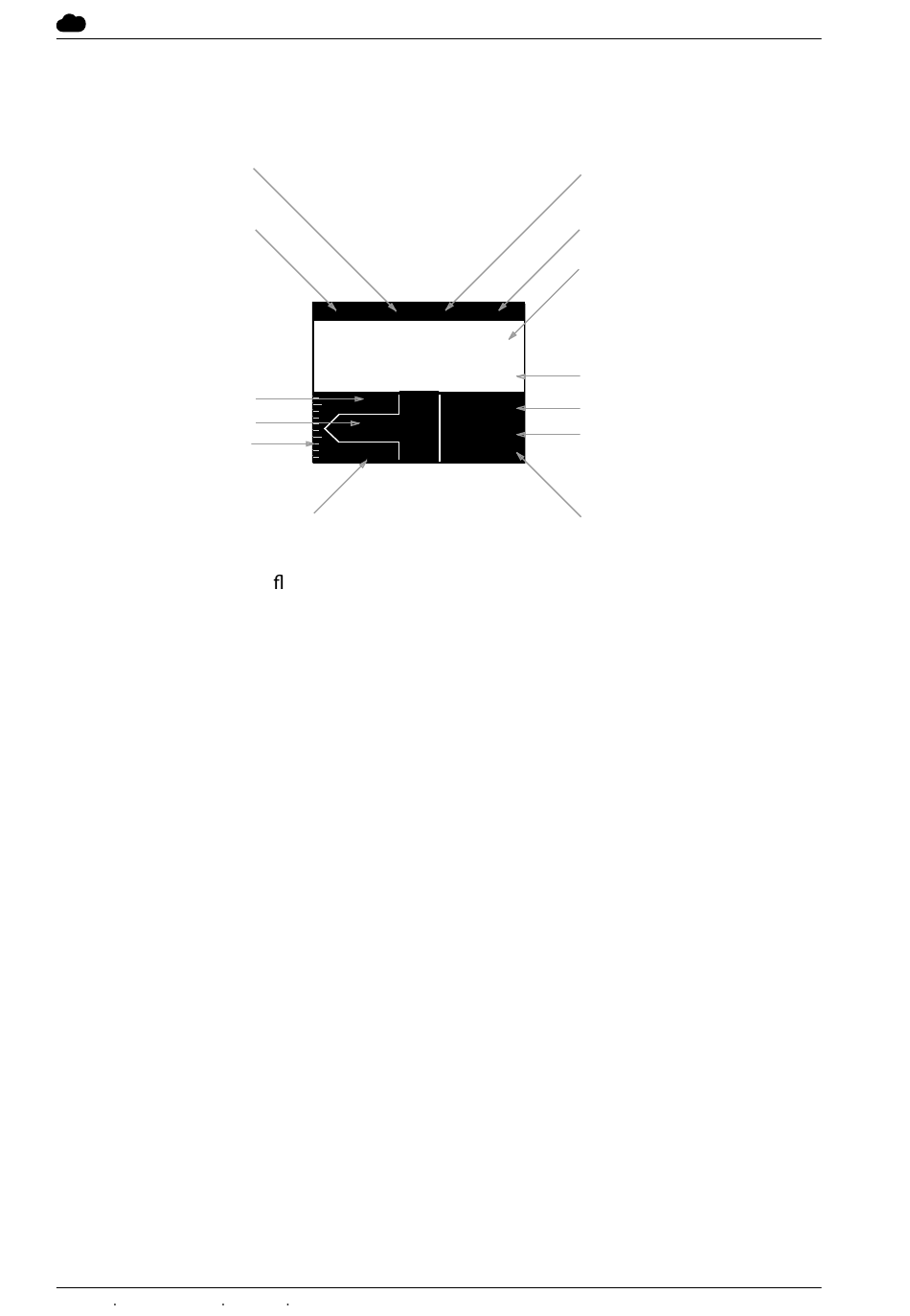

Figure 5.4.: Benutzerober äche bei Kombination der Funktionen von Transponder und
Höhenmesser
ACD-57 Pilot's Manual rev. 2.1 2018/07/12
SAGN VOL XPDR BARO
SAGN CHN XPDR BARO
118.275
118.275
122.550
122.550
40
30
7000
7000
22250 ft
22220
22220
22200
00
10
FL222
29.92
1013.2 FL222
5. Kombinierte Funktionen
Transponder (XPDR) softkey
BARO softkey
Active COM channel
Standby COM channel
Transponder squawk-code
ALT
Transponder mode (Altitude)
ALT
Transponder transmitted altitude
33
