Kombinierte Funktionen

Das ACD-57 kann gleichzeitig zur Bedienung eines VHF-Flugfunkgeräts und eines Flugverkehrskontrollra
Systems (Transponders) verwendet werden. Zusätzlich lässt sich auch die Flughöhe anzeigen.
Diese drei Funktionen können beliebig kombiniert werden – dies hängt jeweils von der
Kon guration und den angeschlossenen Geräten ab.
5.1 Kombination von COM-Funkgerät, Transponder und Höhen-
messer
COM Channel softkey
"Say Again" softkey
Altitude display unit
Current altitude
Altitude trend indicator
Barometric reference

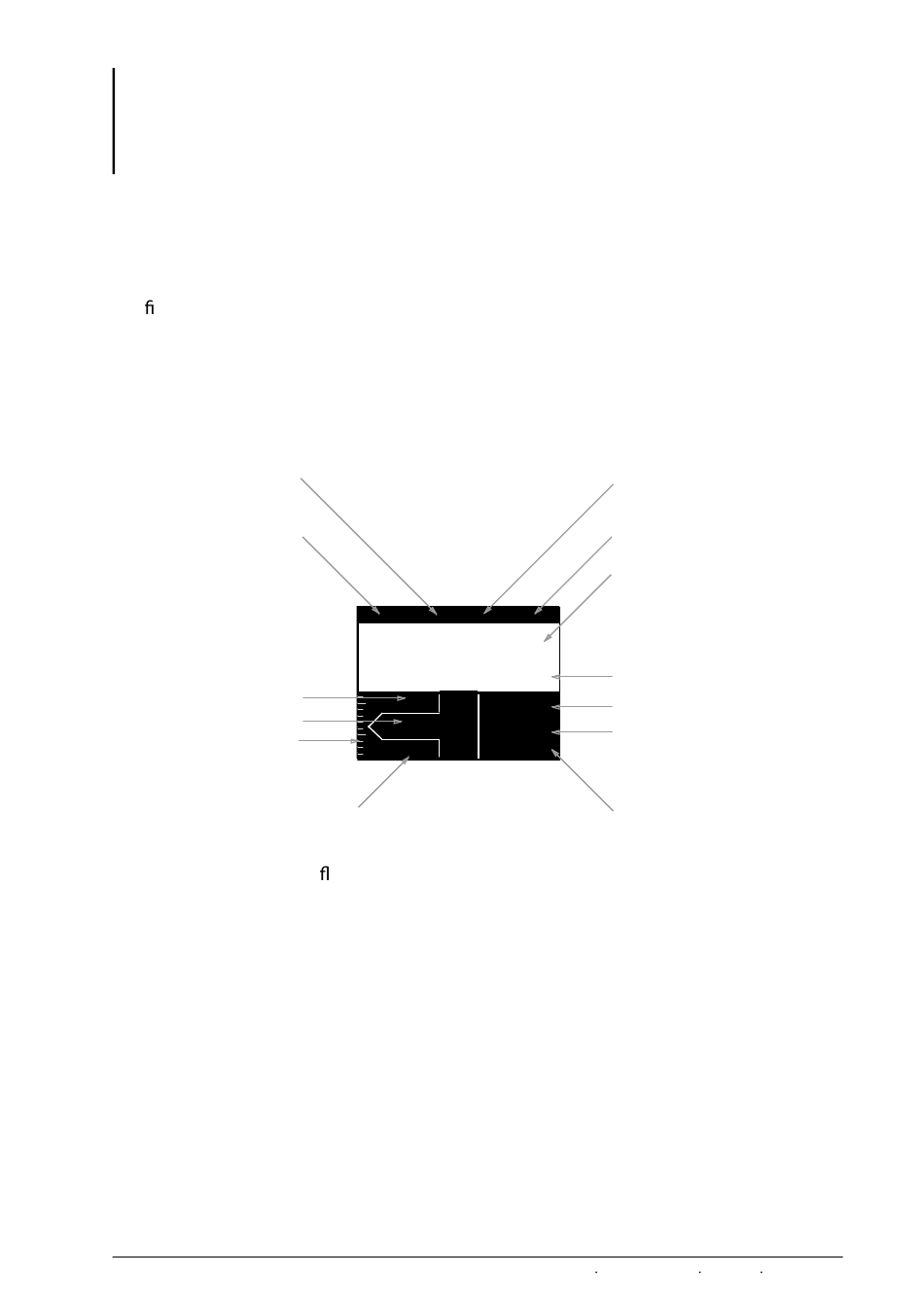

Figure 5.1.: Benutzerober äche bei Kombination der Funktionen von COM-Funkgerät,
Transponder und Höhenmesser
30
SAGN VOL XPDR BARO
SAGN CHN XPDR BARO
118.275
118.275
122.550
122.550
40
30
7000
7000
22250 ft
22220
22220
ALT
ALT
22200
00
10
FL222
29.92
1013.2 FL222
Transponder (XPDR) softkey
BARO softkey
Active COM channel
Standby COM channel
Transponder squawk-code
Transponder mode (Altitude)
Transponder transmitted altitude
ACD-57 Pilot's Manual rev. 2.1 2018/07/12
