1. Die ersten Schritte
1.3 Bedienelemente für Piloten
Die Drehknöpfe innen und außen weisen 16 Rasten pro Umdrehung ausf und lassen
sich im oder gegen den Uhrzeigersinn drehen. Der Drehknopf innen weist außerdem
eine Drucktaste auf. An der Verkleidung oberhalb des TFT-Displays be nden sich vier
Softkey-Tasten.
softkey 1 and
ON/OFF button
inner knob pushbutton
1.3.1 Funktionen – Drehknopf innen
Im Menü steuert der inner knob den Menüfokus.
Auf der Hauptseite wird über den inner knob die Lautstärkeregelungsseite geö net,
sofern ein VHF-Flugfunkgerät angeschlossen ist.
Wird nur ein Mode-S-Transpondersystem gesteuert (also kein VHF-Funkgerät), dann
wird mit dem inner knob auf der Hauptseite die XPDR-Seite geö net.
Werden nur Höhenmesserfunktionen verwendet (es wird also kein VHF-Funkgerät
oder XPDR gesteuert), dann wird mit dem inner knob auf der Hauptseite die
Auswahlseite für die Luftdruckreferenz geö net.
Auf der Seite für die COM-Kanalauswahl blättert der inner knob in 25-kHz-Schritten
durch die Kanäle. Drücken und drehen Sie den inner knob , um 8,33-kHz-Kanäle
auszuwählen.
Auf der Seite für die Lautstärkeregelung steuert der inner knob die Lautstärke des
AKTIVEN Kanals.
Auf Texteingabeseiten wird über den inner knob die Zeicheneingabe gesteuert.
4
inner knob

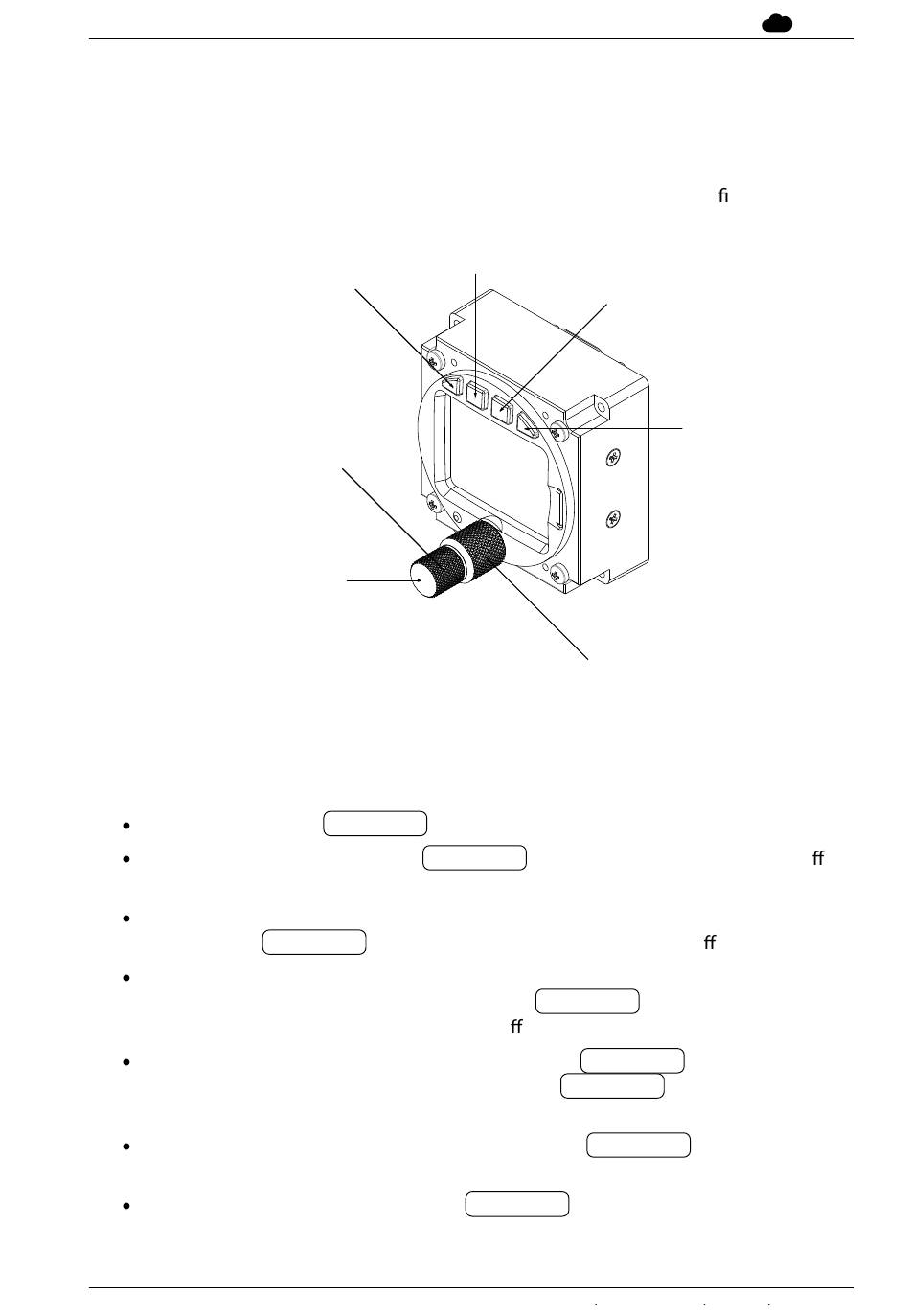

Figure 1.2.: ACD-57 – Bedienelemente für Piloten
softkey 2
softkey 3
outer knob
ACD-57 Pilot's Manual rev. 2.1 2018/07/12
air
avionics
softkey 1 (function "
softkey 4
