Wartungshandbuch für das Domane+ ALR 2021
7.

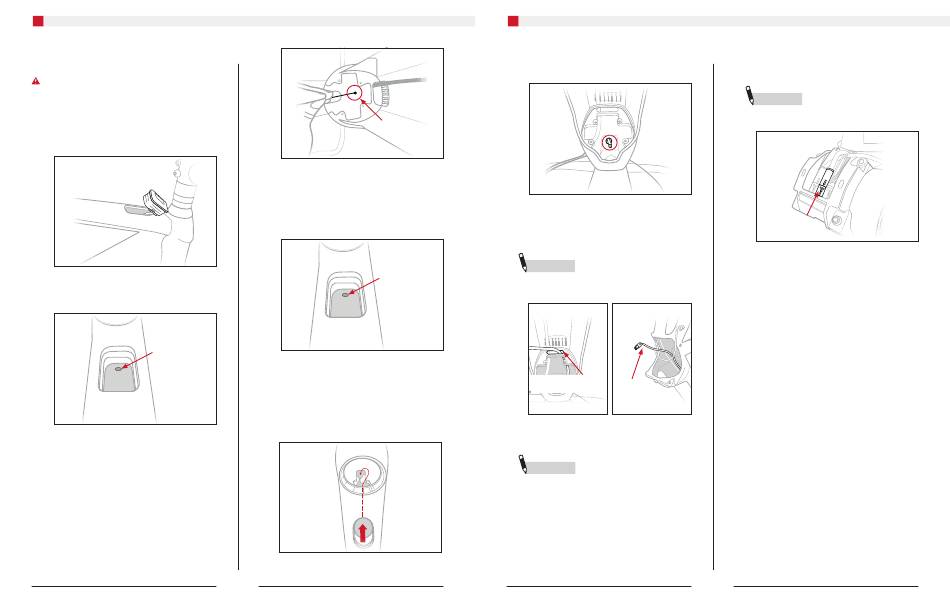

Am Oberrohr das Controller-Modul vorsichtig
aus seiner Fassung ziehen.
ACHTUNG: Beim Herausnehmen des Controllers
extrem vorsichtig vorgehen. Werkzeuge können den
Lack um die Fassung des Controllers herum
beschädigen.
8.
Die Anordnung des überschüssigen Kabels im
Oberrohr notieren.
9.
Das Controller-Kabel vorsichtig aus der
Öffnung zwischen Unter- und Oberrohr
schieben und ziehen.
ÖFFNUNG IM UNTERROHR
10.
Mithilfe des Kopfendes einer Speiche (oder
mithilfe eines ähnlichen Werkzeugs) im
Inneren des Unterrohrs den Steckverbinder
vorsichtig durch die Öffnung schieben.
ÖFFNUNG IM
UNTERROHR FÜR
CONTROLLER-KABEL
Controller einbauen
1.
Den Steckverbinder des Controller-Kabels in
die Fassung im Oberrohr einsetzen.
2.
Das Kabel durch die Öffnung zwischen Ober-
und Unterrohr führen.
ÖFFNUNG IM UNTERROHR
3.
An einem Fahrradrahmen in Größe 61 cm das
Kabel folgendermaßen verlegen:
a.
Nach unten durch die Fassung im
Oberrohr,
b.
Nach vorn durch die Öffnung im Oberrohr,
c.
Dann nach unten durch die Öffnung im
Unterrohr.
6
Wartungshandbuch für das Domane+ ALR 2021
4.
Mithilfe des Kopfendes einer Speiche (oder
mithilfe eines ähnlichen Werkzeugs) den
Steckverbinder in das Unterrohr führen.
5.
Das Kabel soweit in das Unterrohr und durch
den Arretierungsmechanismus schieben
und ziehen, bis es den hinteren Teil der
Getriebeaufnahme erreicht.
HINWEIS
Das Kabel vorläufig mit
ausreichend Länge lassen.
DURCH
ARRETIERUNGSMECHANISMUS
CONTROLLER-
KABEL
VERLEGEN
6.
Das Getriebe einbauen (siehe Abschnitt
Getriebe einbauen auf Seite 2).
HINWEIS
Das Controller-Kabel in der
Getriebeaufnahme sorgfältig anordnen, um ein
Einquetschen zu verhindern.
7.
Beim Einbau des Getriebes den Steckverbinder
des Controllers in den dafür vorgesehenen
Anschluss stecken.
HINWEIS
Außerdem den korrekten
Anschluss des Steckverbinders des
Geschwindigkeitssensors sicherstellen.
CONTROLLER
8.
Am Tretlagerende beginnend das Kabel in die
engsten Kanälen der drei Kunststoffführungen
am Unterrohr einführen und dabei straffen.
9.
An der Controller-Fassung im Oberrohr das
überschüssige Kabel in Richtung des Sitzrohrs
in das Oberrohr schieben.
10.
Den Controller in die Fassung im Oberrohr
drücken.
11.
Den Arretierungsmechanismus mithilfe
der Höhenmarkierungen (aus Schritt 2 des
Ausbauvorgangs) einsetzen.
12.
Die Schrauben auf 1,8 bis 2,2 Nm festziehen.
13.
An einem Fahrradrahmen in Größe 61 cm die
Gabel montieren.
14.
Den Antriebspack einbauen.
7
