Wartungshandbuch für das Domane+ ALR 2021
Wartungshandbuch für das Domane+ ALR 2021
Inhaltsverzeichnis
1
2
3
4
5
6
WICHTIG: Bei jedem Austausch dieser
Komponenten muss die Firmware aktualisiert und
das Antriebssystem auf einwandfreie Funktion
getestet werden.
HINWEIS
Dieses Handbuch beinhaltet
die speziellen Konstruktionsmerkmale und
Komponenten des Domane+ ALR mit seinem
Akku und seiner Antriebseinheit von Fazua.
Vollständige Informationen zum Rahmen und
zu den Komponenten des Domane sind im
Wartungshandbuch des 2020 Domane zu finden.
Wartungshandbuch für das Domane+ ALR 2021

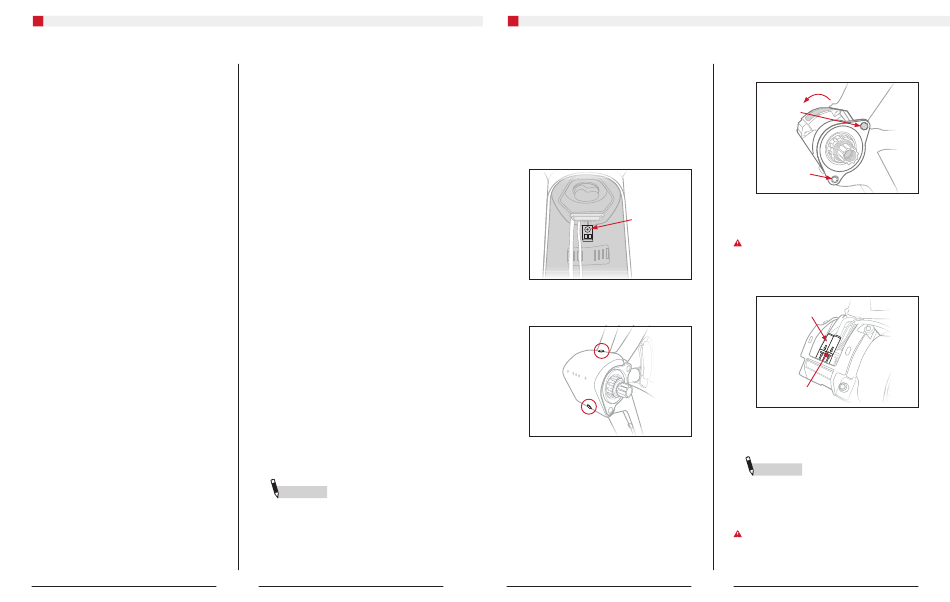

Getriebe ausbauen
1.
Den Antriebspack ausbauen.
2.
Das Hinterrad ausbauen.
3.
Beide Kurbelarme entfernen.
4.
Die Kettenblätter entfernen.
5.
Im Inneren der Antriebspackaufnahme den
Tretlagerstabilisator entfernen.
TRETLAGERSTABILISATOR
6.
Die zwei Schrauben von der
Getriebeabdeckung entfernen und die
Abdeckung abnehmen.
7.
Die zwei hinteren T30-Getriebeschrauben
lösen.
8.
Die zwei vorderen T30-Getriebeschrauben
lösen - aber nicht entfernen.
9.
Für Zugang zu den Steckverbindern des
Sensors und des Controllers das Hinterteil
des Getriebes nach unten drehen.
HINTERE
SCHRAUBEN
ENTFERNEN
VORDERE
SCHRAUBEN
LÖSEN
10.
Die Steckverbinder des Sensor und des
Controllers herausziehen.
ACHTUNG: Das Herausziehen dieser
Steckverbinder verhindert die unbeabsichtigte
Beschädigung. Werden die Steckverbinder nicht
herausgezogen, können die Anschlussbuchsen im
Getriebe beschädigt werden.
GESCHWINDIGKEITSSENSOR
CONTROLLER
11.
Die zwei vorderen T30-Getriebeschrauben
entfernen und das Getriebe herausnehmen.
HINWEIS
Zum Herausnehmen des
Getriebes kann mit einem Gummihammer
vorsichtig zuerst auf ein Ende und dann auf das
andere Ende der Tretlagerachse geschlagen
werden.
ACHTUNG: Das Getriebe ist schwer. Es muss
beim Entfernen der letzten Schraube festgehalten
werden. Andernfalls kann es herunterfallen und
beschädigt werden.
