Wartungshandbuch für das Domane+ ALR 2021

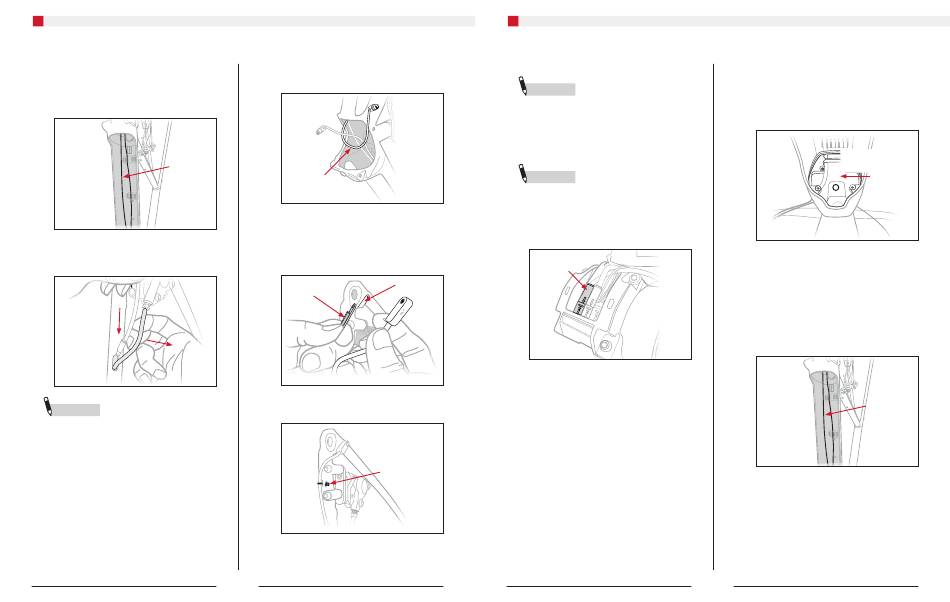

Geschwindigkeitssensor einbauen
1.
Zur leichteren Entnahme des Sensorkabels
bei ausgebautem Hinterrad, Antriebspack
und Getriebe im Inneren des Unterrohrs
die Leitung der Hinterradbremse aus den
Kunststoffführungen entfernen.
2.
Die Bremsleitung an der Kettenstrebe bei
Bedarf bewegen und das Sensorkabel
vorsichtig durch die Kettenstrebe führen.
HINWEIS
Das Drehen des Kabels an
der Öffnung in der Kettenstrebe hilft beim
Durchführen.
3.
Das Sensorkabel am Tretlager so weit
herausziehen, dass es in den dafür
vorgesehenen Anschluss gesteckt werden
kann.
KABEL DES
GESCHWINDIGKEITSSENSORS
4.
Das Distanzstück und den Sensor mithilfe
einer M4-Befestigungsschraube am
Ausfallende befestigen.
Das Distanzstück passt in den Spalt im
Ausfallende.
SPALT
DISTANZSTÜCK
5.
Das Kabel mithilfe eines neuen Kabelbinders
am Ausfallende sichern.
KABELBINDER
4
Wartungshandbuch für das Domane+ ALR 2021
6.
Das Getriebe einbauen (siehe Abschnitt
Getriebe einbauen auf Seite 2).
HINWEIS
Das Sensorkabel in der
Getriebeaufnahme sorgfältig anordnen, um ein
Einquetschen zu verhindern.
7.
Beim Einbau des Getriebes den Steckverbinder
des Geschwindigkeitssensors in den dafür
vorgesehenen Anschluss stecken.
HINWEIS
Außerdem den korrekten
Anschluss des Steckverbinders des Controllers
sicherstellen.
8.
Die Leitung der Hinterradbremse im Inneren
des Unterrohrs in den Kunststoffführungen
sichern.
GESCHWINDIGKEITSSENSOR
9.
Das Hinterrad einbauen.
10.
Den Antriebspack einbauen.
Controller ausbauen
1.
Den Antriebspack ausbauen.
2.
Am oberen Ende des Unterrohrs die Höhe des
Arretierungsmechanismus markieren.
3.
Den Arretierungsmechanismus entfernen.
ARRETIERUNGSMECHANISMUS
AUS DIESEM GEHÄUSE
ENTNEHMEN (OBERES ENDE
DES UNTERROHRS)
4.
An einem Fahrradrahmen in Größe 61 cm die
Gabel ausbauen.
5.
Das Getriebe ausbauen (siehe Abschnitt
Getriebe ausbauen auf Seite 1).
6.
Die Führung des Controller-Kabels im Inneren
des Unterrohrs notieren und dann das
Controller-Kabel aus den Kunststoffführungen
entfernen.
5
