Verwandte Anleitungen für Trek 2023 DOMANE+ AL

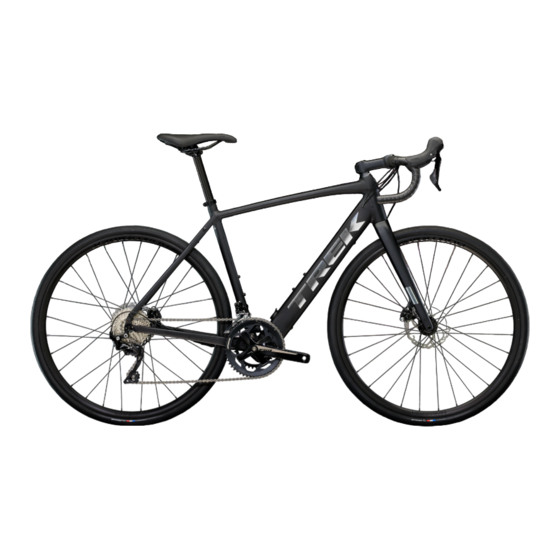

Inhaltszusammenfassung für Trek 2023 DOMANE+ AL
- Seite 1 2023 DOMANE+ AL WARTUNGSHANDBUCH...
-
Seite 2: Sicherheit
Fahrrad übergeben werden aufgetragene Schraubensicherung können sich diese • Hyena E-Bike-Handbuch – detaillierte Anleitungen für Befestigungsteile lösen und Schäden am Fahrrad sowie das elektrische Antriebssystem, erhältlich unter E-Bikes Verletzungen verursachen. > 2023 Copyright 2022 Trek Bicycle Corporation Alle Rechte vorbehalten... -
Seite 3: Verlegung Der Brems-/Schaltzüge
2023 Domane+ AL Verlegung der Brems-/Schaltzüge 2 Nm Schaltaugen-Schrauben (M3 x 6,4 mm) – W318604 Schaltauge – W5268484 HR-Bremsleitung Schaltwerkzug VR-Bremsleitung Umwerferzug... - Seite 4 2023 Domane+ AL E-System 11 Nm 11 Nm 6 Nm 3 Nm 2 Nm 3 Nm 2 Nm 2 Nm Kabelführung Nabenmotor – W5266204 5284388 Schraube für Zugführung Fernbedienung – W5257327 (M4 x 6 mm) Verdrehsichere Drehmomentsensor –...
-
Seite 5: Das Hinterrad Ausbauen
2023 Domane+ AL Das Hinterrad ausbauen Hinten auf das kleinstes Ritzel (höchster Gang) und vorne auf das innere Kettenblatt schalten. Motorkabel an der Kettenstrebe ausstecken und Kabel aus der Kabelführung (10) nehmen. Beide Achsschrauben (13) und Flanschmuttern (12) entfernen. -
Seite 6: Ausbau Von Tretlager/Drehmomentsensor
2023 Domane+ AL Ausbau von Tretlager/Drehmomentsensor NUR autorisierte HÄNDLER:INNEN: Wartungsarbeiten am Antriebssystem dürfen nur von autorisierten Händler:innen durchgeführt werden. Unsachgemäße Handhabung, ungeeignete Werkzeuge und falsche Anzugsdrehmomente können bei diesen Teilen dazu führen, dass die Komponenten und Kabel des Antriebssystems beschädigt werden. -
Seite 7: Einbau Von Tretlager/Drehmomentsensor
2023 Domane+ AL Einbau von Tretlager/Drehmomentsensor NUR autorisierte HÄNDLER:INNEN: Wartungsarbeiten am Antriebssystem dürfen nur von autorisierten Händler:innen durchgeführt werden. Unsachgemäße Handhabung, ungeeignete Werkzeuge und falsche Anzugsdrehmomente können bei diesen Teilen dazu führen, dass die Komponenten und Kabel des Antriebssystems beschädigt werden. -
Seite 8: Ausbau Des Akkus
2023 Domane+ AL Ausbau des Akkus NUR autorisierte HÄNDLER:INNEN: Wartungsarbeiten am Antriebssystem dürfen nur von autorisierten Händler:innen durchgeführt werden. Unsachgemäße Handhabung, ungeeignete Werkzeuge und falsche Anzugsdrehmomente können bei diesen Teilen dazu führen, dass die Komponenten und Kabel des Antriebssystems beschädigt werden. -
Seite 9: Einbau Des Akkus
2023 Domane+ AL Einbau des Akkus NUR autorisierte HÄNDLER:INNEN: Wartungsarbeiten am Antriebssystem dürfen nur von autorisierten Händler:innen durchgeführt werden. Unsachgemäße Handhabung, ungeeignete Werkzeuge und falsche Anzugsdrehmomente können bei diesen Teilen dazu führen, dass die Komponenten und Kabel des Antriebssystems beschädigt werden. -
Seite 10: Gabel Und Steuersatz
2023 Domane+ AL Gabel und Steuersatz Obere Abdeckung – W590959 Kompressionsring – W532842 Oberes Steuersatzlager – W531676 Unteres Steuersatzlager – 417578 30 mm Optionale max. Spacer... -
Seite 11: Kettenführung
2023 Domane+ AL Kettenführung Schraube (M4 x 22 mm) Kettenführung 5305773 Flache Unterlegscheibe (M5 x 10 mm) 1 Nm Schraube (M5 x 16 mm) 3 Nm Einstellung der Kettenführung In den niedrigsten Gang schalten (größtes Ritzel hinten und kleinstes Kettenblatt vorn). -
Seite 12: Rahmenaufnahmen
2023 Domane+ AL Rahmenaufnahmen Schutzbleche und Heckgepäckträger 3 Nm Schrauben (M4 x 8 mm) – W575056 Bremsbrücke – W503255 *Lochabdeckung – W308963 *Wird zur Abdeckung der Schutz- blech- und Gepäckträgerösen verwendet Zugangsstopfen Flaschenhalteraufnahmen Die Lochabdeckung (1) entfernen und über die obere Zugangsöffnung die Fernbedienung herausdrücken. -
Seite 13: Spezifikationen
2023 Domane+ AL Spezifikationen Rahmen Einbaubreite Hinterradnabe 141 mm Einbaubreite Vorderradnabe 100 mm Außendurchmesser oberer Gabelschaft 28,6 mm Außendurchmesser unterer Gabelschaft 38,1 mm Vorn 140/160 mm Bremsscheibendurchmesser min./max. Hinten 140/160 mm mit Schutzblech- 32 mm 700C-Reifen, max. Breite ohne Schutz-...
