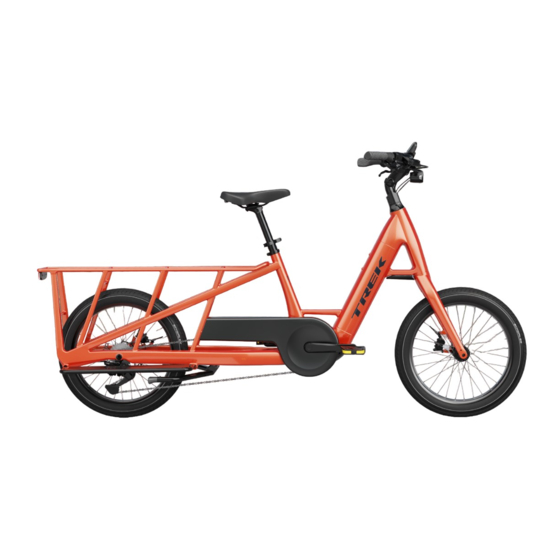

Inhaltszusammenfassung für Trek FETCH+ 2
- Seite 1 2023 FETCH+ 2 WARTUNGSHANDBUCH...
- Seite 2 Seiten 4 – 6 Verlegung Anleitung Schaltauge Akku Seiten 4 – 6 Halterung Griff und Ladeanschluss Abdeckung Steuersatz Seiten 10 – 11 Steuersatz Lenkstabilisator Zubehör Seiten 12 – 13 Fußplattformen Zweibeinständer Spezifikationen Copyright 2022 Trek Bicycle Corporation Alle Rechte vorbehalten...
- Seite 3 2023 Fetch+ 2 Über dieses Handbuch Umfang Legende Dieses Handbuch enthält Explosionszeichnungen, Spezifikationen (wie etwa Schmierstellen und Kabelbinder Anzugsdrehmomente), Anweisungen und hilfreiche Tipps (wie etwa die einfachste Richtung zum Verlegen von Zügen und Leitungen). Anzugsdrehmoment Dieses Handbuch umfasst nicht alle Anweisungen zu allen Komponenten (wie etwa die Bremszangen).
-
Seite 4: Antrieb: Kettenschutz Und Kettenführung
2023 Fetch+ 2 Antrieb: Kettenschutz und Kettenführung Hier 4 Nm oder klicken 4 Nm 4 Nm 4 Nm 4 Nm 4 Nm Kettenschutz Halterung Schrauben (M5 x 10 mm) Schraube (M5 x 14 mm) W5283147 Schraube (M5 x 16 mm) -
Seite 5: Antrieb: Abdeckung Der Antriebseinheit
2023 Fetch+ 2 Antrieb: Abdeckung der Antriebseinheit Abdeckung der Antriebseinheit Unterlegscheiben W5284815 (M5) Schrauben (M5 x 10 mm) -
Seite 6: Antrieb: Antriebseinheit
2023 Fetch+ 2 Antrieb: Antriebseinheit 20 Nm 20 Nm Befestigungsschrauben, TP40 (M8 x 16 mm) – 5265419... - Seite 7 2023 Fetch+ 2 Verlegung Hier oder klicken Draht für Rücklichtdraht Geschwindigkeitssensor Batteriekabel VR-Bremsleitung Ladeanschlusskabel Remote-Draht Bosch ConnectModule Schaltwerkzug Führungen – W591416 HR-Bremsleitung Scheinwerferdraht...
-
Seite 8: Verlegung: Anleitung
2023 Fetch+ 2 Verlegung: Anleitung Steuersatz Geschwindigkeitssensor Alle zum Lenker führenden Leitungen, Drähte und Züge Den Draht vom Heck zur Antriebseinheit verlegen. durch den Steuersatz verlegen. Steuersatzdetails und Schmieranweisungen sind auf Seite 10 zu finden. 1,5 Nm Geschwindigkeitssensor Schraube (M4 x 10 mm) - Seite 9 2023 Fetch+ 2 Montage: Schaltauge 10 Nm 25 Nm HR-Steckachse (M12 x 174 mm) Schaltauge Unterlegscheibe W600321 Schraube (M12 x 12 mm) HINWEIS: Dieser Fahrradrahmen ist ausschließlich für ein UDH-Universalschaltauge ausgelegt. Weitere Informationen über das UDH findest du in der...
-
Seite 10: Akku: Halterung
2023 Fetch+ 2 Akku: Halterung Hier oder klicken 5 Nm 2 Nm 5 Nm 2 Nm 2 Nm 5 Nm 5 Nm Schrauben (M4 x 8 mm) Schloss – W562311 Schrauben 579247 Akkuauswurf (M5 x 16 mm) Unterlegscheiben (M5) Schraube (M4 x 90 mm) 579324 Untere Docking-Aufnahme –... -
Seite 11: Akku: Griff Und Abdeckung
2023 Fetch+ 2 Akku: Griff und Abdeckung Griff Griffhalterung 572657 Schrauben (M5 x 16 mm) Griffkappe 1.2Nm Schrauben, T25 (M3 x 20 mm) – 579092 *Batterieabdeckung Akku (500 W) Schrauben, T25 (M3 x 8 mm) – 579092 W555588 Docking-Aufnahme –... - Seite 12 2023 Fetch+ 2 Akku: Ladeanschluss 1,5 Nm 1,5 Nm Schrauben (M3 x 10 mm) – 5284849 Ladebuchse Klappe W5251862 Trägerplatte...
- Seite 13 2023 Fetch+ 2 Steuersatz Vorbaukappe Hier oder klicken Kompressionsbolzen W5272363 Vorbau 30 Nm Schraube (M8 x 35 mm) 12 Nm Schrauben (M6 x 20 mm) Spacer mit Zugführung – W5262815 Kompressionsring Oberes Steuersatzlager 588930 Unteres Steuersatzlager Gabelkonus (1,5") – W532844 Gabel Überwurfmutter (1-1/8") –...
-
Seite 14: Steuersatz: Lenkstabilisator
2023 Fetch+ 2 Steuersatz: Lenkstabilisator 5 Nm 5 Nm Mutter (M5) Ösenschraube Unterlegscheibe (M5.4) Halterung W5269848 Schraube (M5 x 14 mm) Feder Stabilisator... -
Seite 15: Zubehör: Fußplattformen
2023 Fetch+ 2 Zubehör: Fußplattformen Hier oder klicken 9 Nm 9 Nm Schrauben (M8 x 37 mm) 5308079 Unterlegscheiben (M8) Fußplattformen – 5288728... -
Seite 16: Zubehör: Zweibeinständer
2023 Fetch+ 2 Zubehör: Zweibeinständer Lager Platte Zweibeinständer Feder Muttern, 13 mm (M8) Unterlegscheiben (M8) Schrauben (M8 x 37 mm) 7 Nm Gummistoßschutz – W5269169 7 Nm 7 Nm 7 Nm Muttern, 8 mm (M8) Fuß – 5291301 W1050926 Schrauben (M3.5 x 15 mm) -
Seite 17: Spezifikationen
2023 Fetch+ 2 Spezifikationen Fetch+ 2 Einbaubreite Hinterradnabe 148 mm Einbaubreite Vorderradnabe 100 mm Außendurchmesser oberer Gabelschaft 28,6 mm Außendurchmesser unterer Gabelschaft 39,8 mm Kettenlinie 52 mm Max. Zähnezahl am Kettenblatt 46 Z. Max. Bremsscheibendurchmesser 180 mm Max. Reifenbreite 2,35"/59,7 mm...
