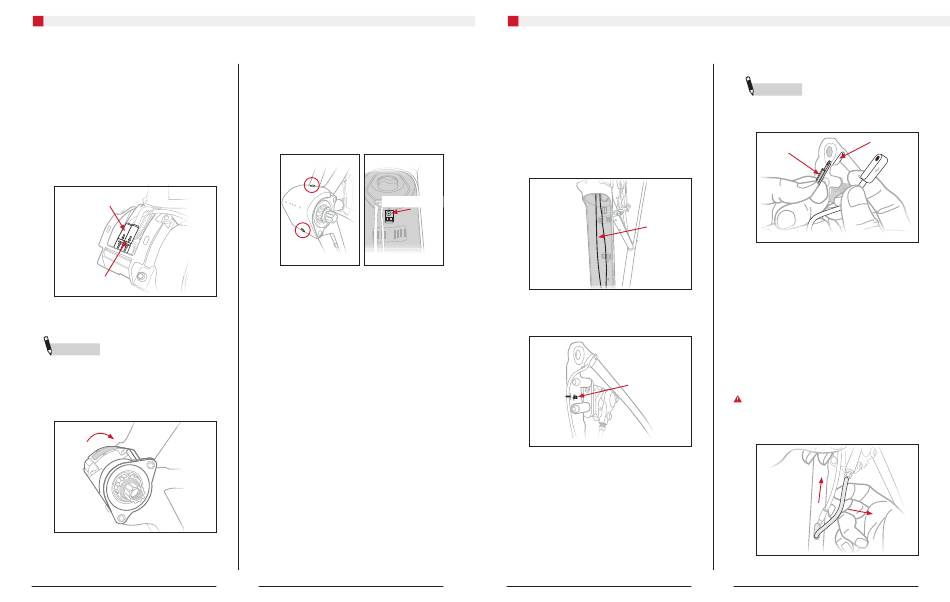

Wartungshandbuch für das Domane+ ALR 2021
Getriebe einbauen
WICHTIG: Gegebenenfalls Fazua-Ersatzschrauben
verwenden. Bei erneuter Verwendung derselben
Schrauben, die Schrauben reinigen und neuen
Schraubensicherungsmittel auftragen.
1.
Das Getriebe mit den zwei vorderen T30-
Schrauben lose anschrauben.
2.
Die Kabel des Geschwindigkeitssensors und
des Controller in die dafür vorgesehenen
Anschlüsse stecken.
GESCHWINDIGKEITSSENSOR
CONTROLLER
3.
Das Getriebe nach oben drehen und die zwei
hinteren T30-Schrauben eindrehen.
HINWEIS
Die Kabel des Sensors und
des Controllers so einlegen, dass sie zwischen
Getriebe und Aufnahme nicht eingeklemmt
werden.
4.
Alle vier Schrauben auf 8,0 bis 8,5 Nm
festziehen.
5.
Die Getriebeabdeckung anbringen.
6.
Den Tretlagerstabilisator im Inneren der
Antriebspackaufnahme installieren.
7.
Die Kettenblätter aufsetzen.
8.
Beide Kurbelarme anbauen.
9.
Den Antriebspack einbauen.
TRETLAGERSTABILISATOR
2
Wartungshandbuch für das Domane+ ALR 2021
Geschwindigkeitssensor ausbauen
1.
Das Hinterrad ausbauen.
2.
Den Antriebspack ausbauen.
3.
Das Getriebe ausbauen (siehe Abschnitt
Getriebe ausbauen auf Seite 1).
4.
Zur leichteren Entnahme das Sensorkabels
im Inneren des Unterrohrs die Leitung der
Hinterradbremse aus den Kunststoffführungen
entfernen.
5.
Vor dem Durchtrennen des Kabelbinders die
Platzierung des Kabelbinders und die Führung
des Sensorkabels notieren.
KABELBINDER
6.
Die Befestigungsschraube, den Sensor und
das Distanzstück vom Ausfallende entfernen.
HINWEIS
Zur leichteren Installation die
Ausrichtung des Distanzstücks unter dem Sensor
notieren. Das Distanzstück passt in den Spalt im
Ausfallende.
SPALT
DISTANZSTÜCK
7.
Vor Entfernen des Kabels die Anordnung
des überschüssigen Sensorkabels in der
Getriebeaufnahme notieren. Während der
Installation sollte versucht werden, diese
Anordnung beizubehalten.
8.
An der Kettenstrebe die Bremsleitung vom
Sensorkabel wegziehen und das Sensorkabel
vorsichtig aus der Kettenstrebe herausziehen.
9.
Das Kabel aus dem Tretlager herausdrücken
und die Bremsleitung gegebenenfalls bewegen,
um den Widerstand zu minimieren.
ACHTUNG: Die Bremsleitung kann leicht
beschädigt werden. Die Halteschrauben des
Bremssattels lösen oder entfernen, um die
Bewegung der Leitung zu unterstützen.
3
