Virutex PEB200 Gebrauchsanweisung Seite 42

B
F
E
(Figure 7)
B
A
(Figure 8)
42 - PEB200-PEB250 / Mode d'emploi

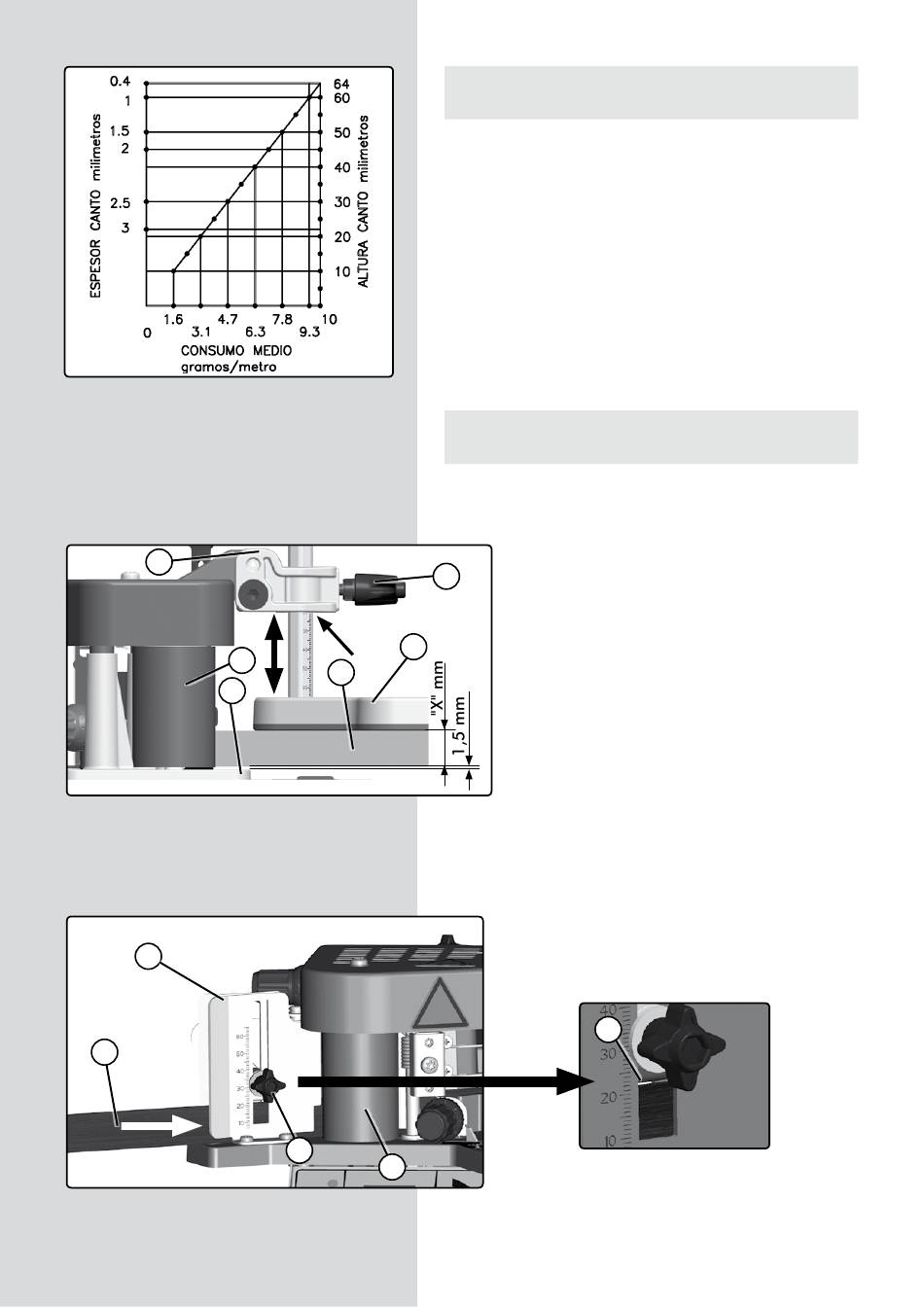

7. CONSOMMATION DE COLLE EN FONCTION DU
CHANT
• Le graphique ci-contre illustre la consommation de colle en
fonction de la hauteur du chant quelle que soit son épaisseur.
Exemple: un chant d'une hauteur de 20 mm consomme en
moyenne 3,1 grammes de colle par mètre.
• Le graphique permet également de déterminer le type de
chant à utiliser en fonction de sa hauteur et de son épaisseur
maximales. Exemple: si l'épaisseur maximale du chant à utiliser
est de 3 mm, sa hauteur maximale doit être de 22 mm. Si sa
hauteur maximale est de 64 mm, son épaisseur maximale doit
être de 0,4 mm.
8. MACHINE À FROID
RÉGLAGES DE LA MACHINE
8.1 Réglage du plateau de guidage
Si cela n'a pas été fait lors du déballage, monter le plateau
C
A
"Y"
D
Pour procéder au réglage de la hauteur des chants A (Fig. 8) à
l'entrée, il faut régler le guidage d'entrée B. Introduire le chant
C
E
de guidage A (Fig. 7) sur le support B et le fixer avec
la manette C. La hauteur du plateau de guidage (2)
doit être réglée en fonction de l'épaisseur de la pièce
à plaquer D. Pour ce faire, desserrer la manette C et
régler la hauteur du plateau de guidage A sur la règle
graduée Y à l'épaisseur X du panneau. Lorsque le chant
sera plaqué sur le panneau, il restera un excédent
d'environ 1,5 mm
8.2 Réglage de la hauteur des chants
Les chants doivent être 2 ou 3 mm plus hauts que la
pièce à plaquer.
Les chants doivent être coupés à une longueur dépas-
sant de 5 ou 6 cm celle de la pièce à plaquer.
1. Entrée de chants
entre les guidages B. Desserrer le bouton de réglage C
et régler le presseur D à la hauteur du chant à utiliser
selon la règle graduée.
D
