2. ESPECIFICACIONES TÉCNICAS
2.1 DESCRIPCIÓN GENERAL DE LA MÁQUINA
Esta máquina ha sido diseñada y fabricada para encolar y
aplacar tableros de madera rectos y curvos y de lados per-
pendiculares entre si. También puede encolar y aplacar lados
inclinados de 1º a 10º.

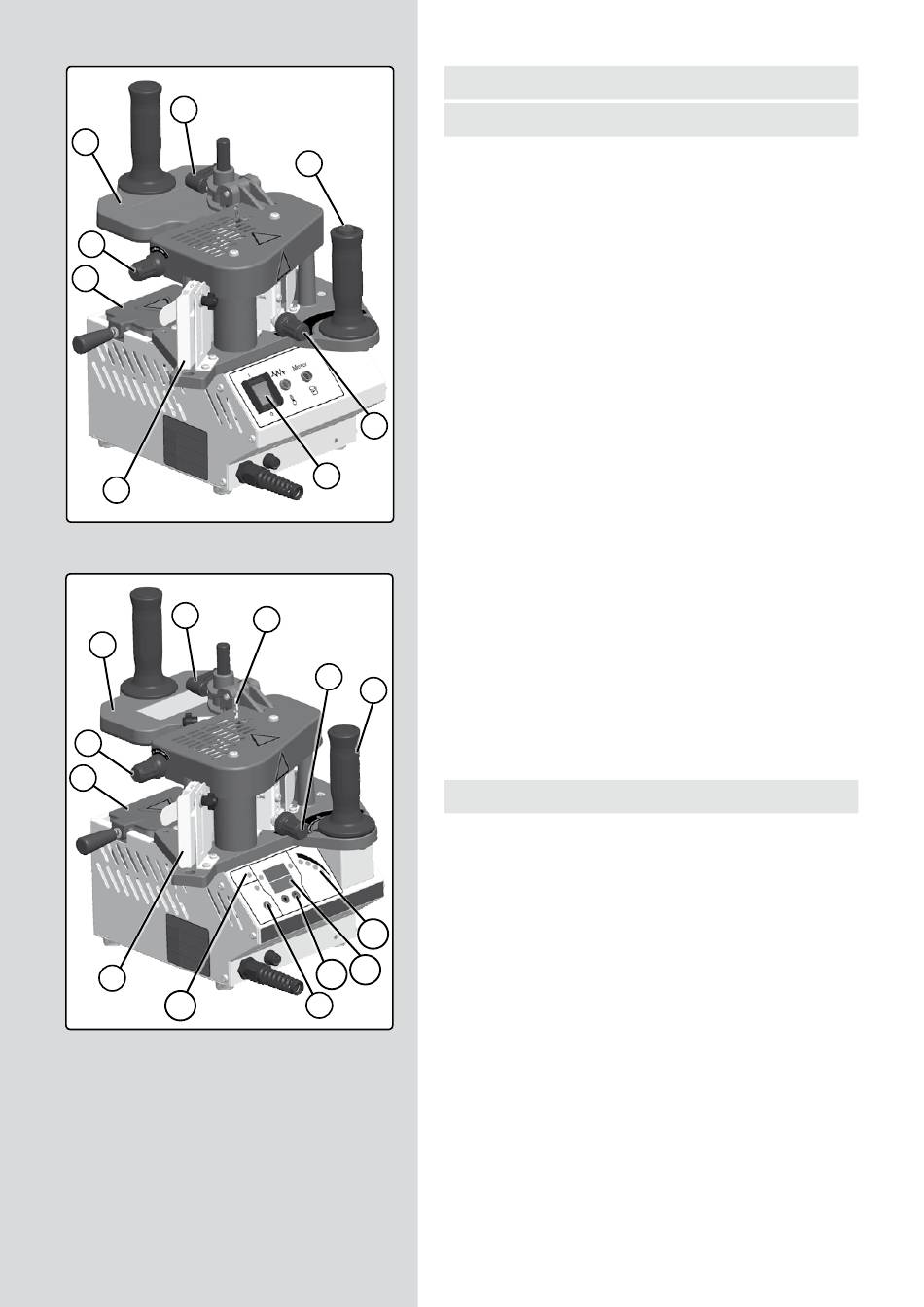

Las partes mas importantes son:
PEB200
1 . Guía entrada del canto ajustable
2 . Tapa deposito de cola
3 . Ajuste fino espesor de cola
4 . Plato guía altura panel
5 . Manecilla ajuste plato guía
6 . Ajuste presión canto
7 . Interruptor general
8 . Interruptor marcha motor
PEB250
1 . Guía entrada del canto ajustable
2 . Tapa deposito de cola
3 . Ajuste fino espesor de cola
4 . Plato guía altura panel
5 . Manecilla ajuste plato guía
6 . Ajuste presión canto
7 . Interruptor general
8 . Empuñadura regulación marcha motor
9 . Ajuste altura salida canto
10 . Indicador led velocidades de encolado
11 . Sensores ajuste temperatura
12 . Displays lectura temperatura y funciones
13 . Función fusible abierto
2.2 CARACTERÍSTICAS
Tensiones....................................................................230V 50/60 Hz
Potencia.............................................................................................830 W
Motor....................................................................................................20 W
Consumo....................................................................230V 4A - 110V 8A
Poder calorífico................................................450 W +180Wx2=810W
Altura del panel..............................................................10 a 62 mm
Radio interior mínimo ....................................................................50 mm
Regulación espesor del canto...........................................0,4 a 3 mm
Panel inclinado...........................................................................máx. 10 º
Velocidad de alimentación (PEB200)...........................3,6 mts/min
Velocidad de alimentación regulable (PEB250)....2-4-5 y 6 mts/min
Temperatura de trabajo (PEB200)...................................170°C (338ºF)
Temperatura trabajo regulable (PEB250)....120°C-200ºC / (248-ºF)
Temperatura limite con corte de seguridad.........220ºC (428ºF)
Tiempo de calentamiento.........................................................5-10 min
Control electrónico de temperatura y velocidad motor por
microprocesador (solo PEB250)
Capacidad del depósito de cola.................................................230 cc
Cable de conexión............................................................................5 mts
110 V 60 Hz
