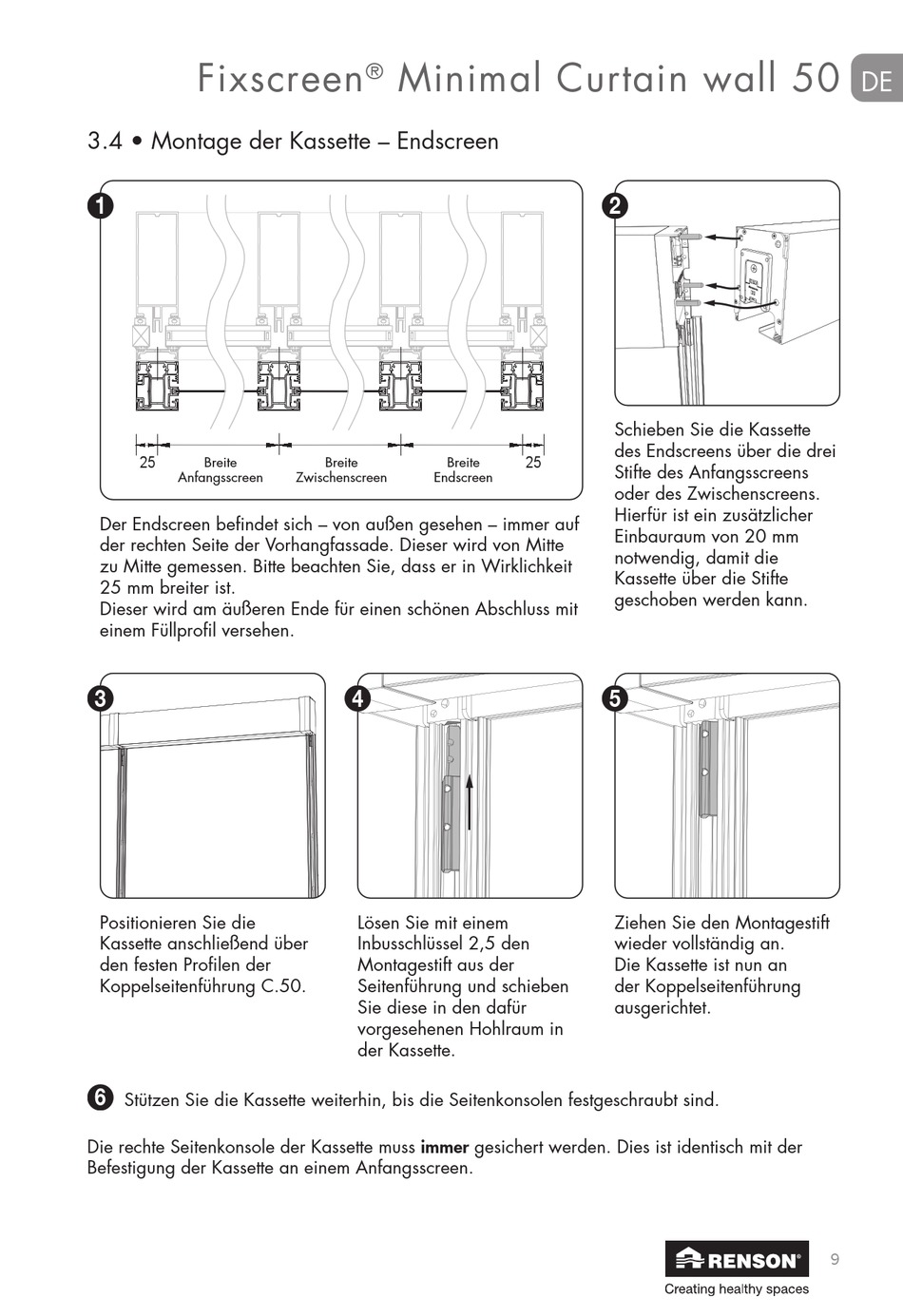

3.4 • Montage der Kassette – Endscreen
1
25
Breite
Anfangsscreen
Der Endscreen befindet sich – von außen gesehen – immer auf
der rechten Seite der Vorhangfassade. Dieser wird von Mitte
zu Mitte gemessen. Bitte beachten Sie, dass er in Wirklichkeit
25 mm breiter ist.
Dieser wird am äußeren Ende für einen schönen Abschluss mit
Industriezone "Flanders field"
einem Füllprofil versehen.
8790 Waregem (Belgium)
Tel. 056/62.71.11 Fax. 056/60.28.51
3
Positionieren Sie die
Kassette anschließend über
den festen Profilen der
Koppelseitenführung C.50.
6
Stützen Sie die Kassette weiterhin, bis die Seitenkonsolen festgeschraubt sind.
Die rechte Seitenkonsole der Kassette muss immer gesichert werden. Dies ist identisch mit der
Befestigung der Kassette an einem Anfangsscreen.
Minimal Curtain wall 50
®
Breite Breite
Zwischenscreen Endscreen
4
Lösen Sie mit einem
Inbusschlüssel 2,5 den
Montagestift aus der
Seitenführung und schieben
Sie diese in den dafür
vorgesehenen Hohlraum in
der Kassette.
2
Schieben Sie die Kassette
des Endscreens über die drei
25
Stifte des Anfangsscreens
oder des Zwischenscreens.
Hierfür ist ein zusätzlicher
Einbauraum von 20 mm
notwendig, damit die
Kassette über die Stifte
geschoben werden kann.
Formaat
A3
5
Ziehen Sie den Montagestift
wieder vollständig an.
Die Kassette ist nun an
der Koppelseitenführung
ausgerichtet.
