Anschlüsse und Status-Anzeigen am Gerät
4.1 Geräteanschlüsse
RS485
zum PROFIBUS
RS485
zum PROFIBUS
Die beiden D-Sub-Anschlüsse für PROFIBUS DP sind vollständig parallel ge-
schaltet.
4.2 Status-LED
Bedeutung und Farben der Status-LED am Gerät:
LED
Ein
Bereit
Getriggert
Softing AG
Anschlüsse und Status-Anzeigen am Gerät

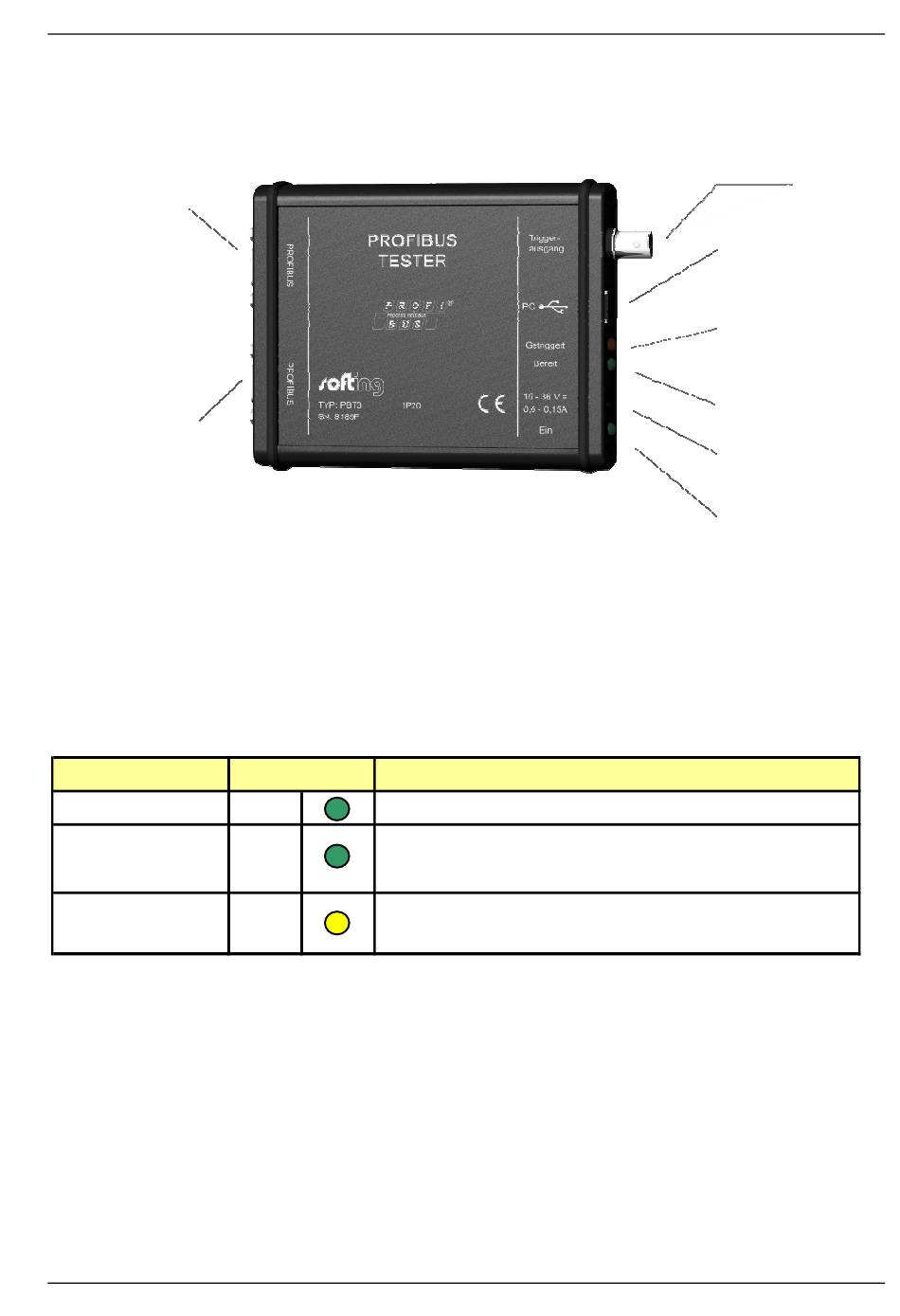

Abb. 6: Anschlüsse und Status-LED
Farbe
Bedeutung
grün
Stromversorgung angeschlossen
Messbereit bei USB-Verbindung zum PC
grün
und erkannter PROFIBUS-Kommunikation
Zeigt Auslösung teilnehmerbezogener
gelb
Triggerimpulse an der BNC-Buchse an
BNC
Triggerausgang
USB
zum PC
Status-LED
"Getriggert"
Status-LED
"Bereit"
Stromversorgung
24 VDC extern
Status-LED
"Ein"
Seite 9
