PB-T3
8.1.3
Adapterkabel
Im Lieferumfang des PB-T3 sind Adapterkabel für den Anschluss sowohl per
D-Sub als auch über M12-Steckverbinder enthalten.
Achtung: Zum Anschluss des PB-T3 an ein PROFIBUS-Netzwerk
sind nur diese mitgelieferten, kurzen Adapterkabel zu verwenden.
Es dürfen auch nicht gleichzeitig mehr als zwei D-Sub-Stecker mit
Service-Buchse „kaskadiert" werden:

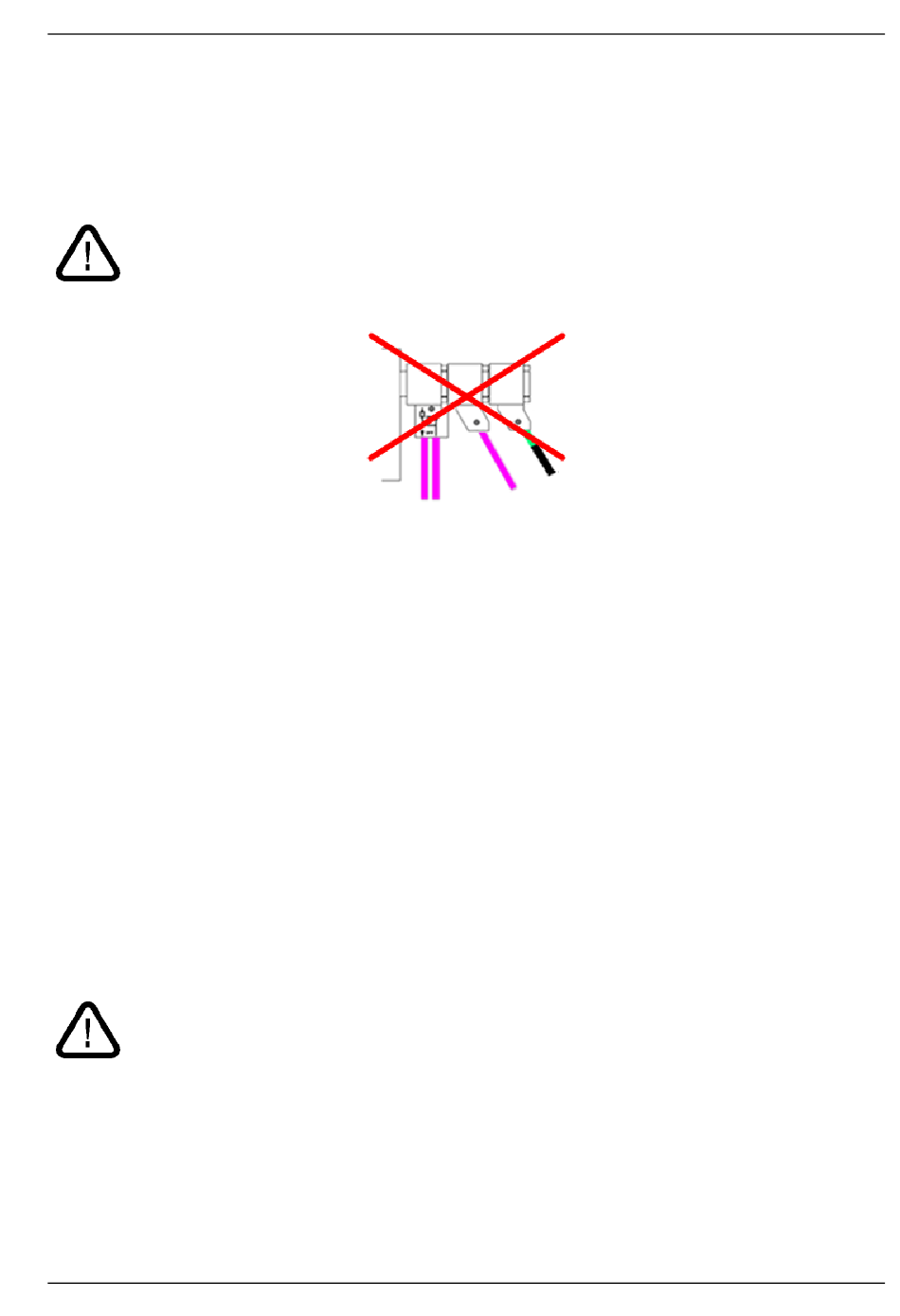

Abb. 8: Nicht zulässige Kaskadierung von D-Sub-Steckern
Es ist nicht möglich, aktive Anschlusskabel, wie z.B. Softings BC-131-PB, zu
verwenden
8.1.4
Messorte
Grundsätzlich kann mit dem PB-T3 an jedem Punkt eines physikalischen
PROFIBUS-Segments gemessen werden. Zu beachten ist, dass beim Einsatz
von Repeatern voneinander getrennte physikalische Segmente entstehen,
welche einzeln gemessen werden müssen.
Besonders aussagefähige Messergebnisse erhält man, wenn jeweils am An-
fang und am Ende jedes physikalischen Segments gemessen wird. Werden
dabei Probleme erkannt, welche jedoch nicht eindeutig klassifizierbar sind,
sollte mindestens eine weitere Messung in der Mitte durchgeführt werden.
8.1.5
Begrenzung mechanischer Belastungen
Achtung: Bei Anschluss des PB-T3 können durch sein Eigengewicht
starke mechanische Belastungen sowohl an den Steckern als auch
am Busteilnehmer auftreten. Diese sind durch geeignete Maßnahmen
(Stützung, Zugentlastung mit Kabelbinder o.ä.) zu begrenzen. Ist dies
im Einzelfall nicht möglich, muss ein anderer Messpunkt gewählt
werden, um Beschädigungen zu vermeiden.
Softing AG
Anschluss an PROFIBUS DP
Seite 13
