Anschluss an PROFIBUS DP
8.2 Einfacher Anschluss für Messungen bei Anlagenstillstand
Sind an allen Busteilnehmern D-Sub-Stecker mit zusätzlicher Service-Buchse
kann der PROFIBUS-Tester 3 entsprechend Abbildung einfach dort aufge-
steckt werden. Ist ein D-Sub-Stecker ohne Servicebuchse verbaut, kann das
D-Sub-Adapterkabel unter diesen gesteckt werden.
Bei M12-Steckern muss das mitgelieferte T-Stück (siehe Seite 6) temporär in
den Bus eingebaut werden. Am Anfang und am Ende des Busses ist unbe-
dingt die korrekte Terminierung zu beachten.

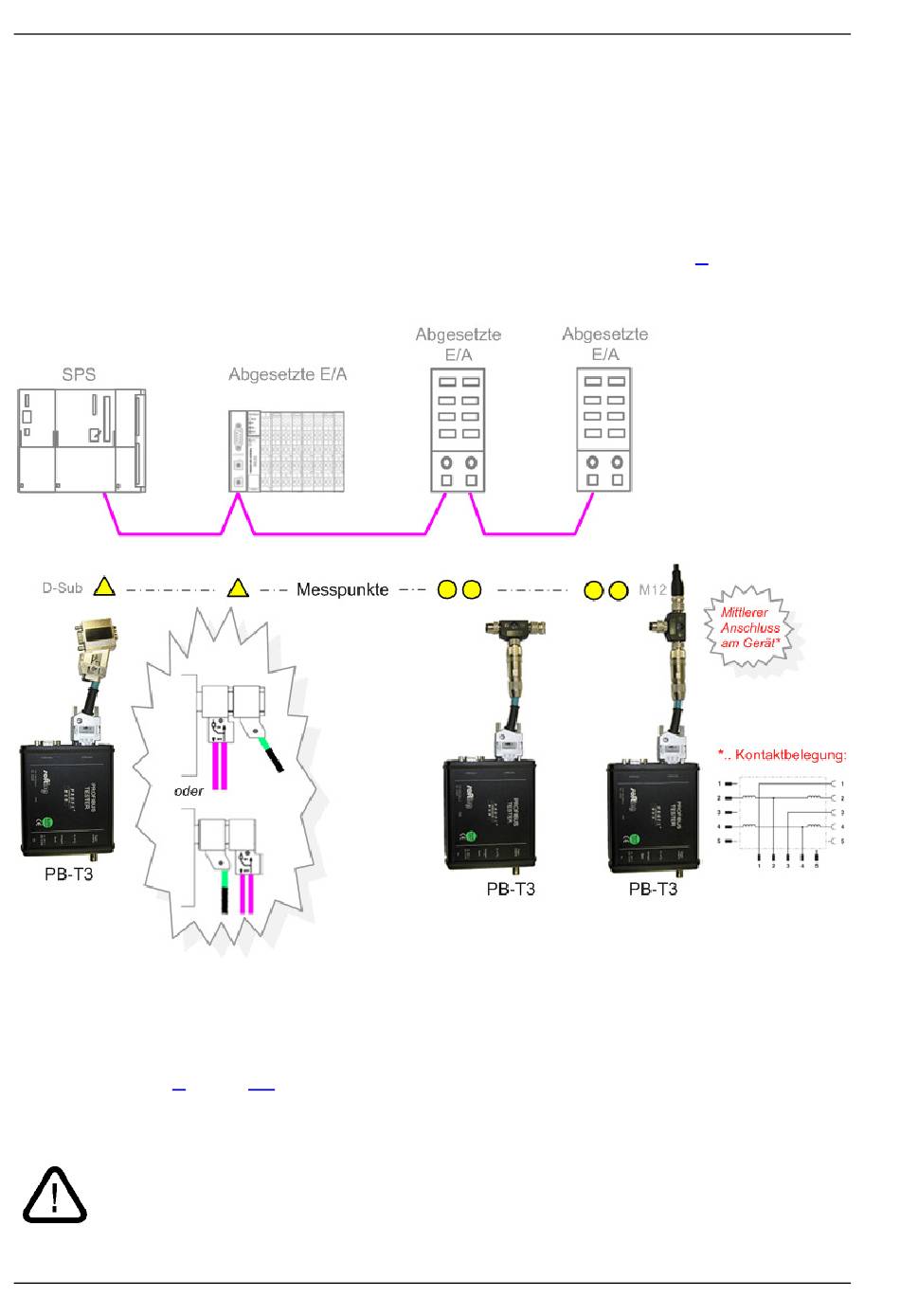

Abb. 9: Einfache Messen an D-Sub und M12-Anschlüsse
Bei direktem Kabelanschluss muss eine Serviceschnittstelle BC-PBMB-PB-S
(siehe Seiten
7
werden.
Achtung: Bei allen diesen Anschlussvarianten wird der Bus aufge-
trennt, was eine Abschaltung aller an den PROFIBUS angeschlosse-
nen Geräte einschließlich der SPS, d.h. einen Anlagenstillstand, er-
fordert.
Seite 14
und 15) zumindest temporär, besser permanent, eingebaut
Handbuch
© 2010
