PB-T3
8.3.3
Anschlussart M12
Für
Messungen
Serviceschnittstellen BC-M12DP-PB (siehe Seite 8) erforderlich. Wenn der
Messpunkt nicht benutzt wird, ist er mit einer Verschlusskappe zu verschlie-
ßen.

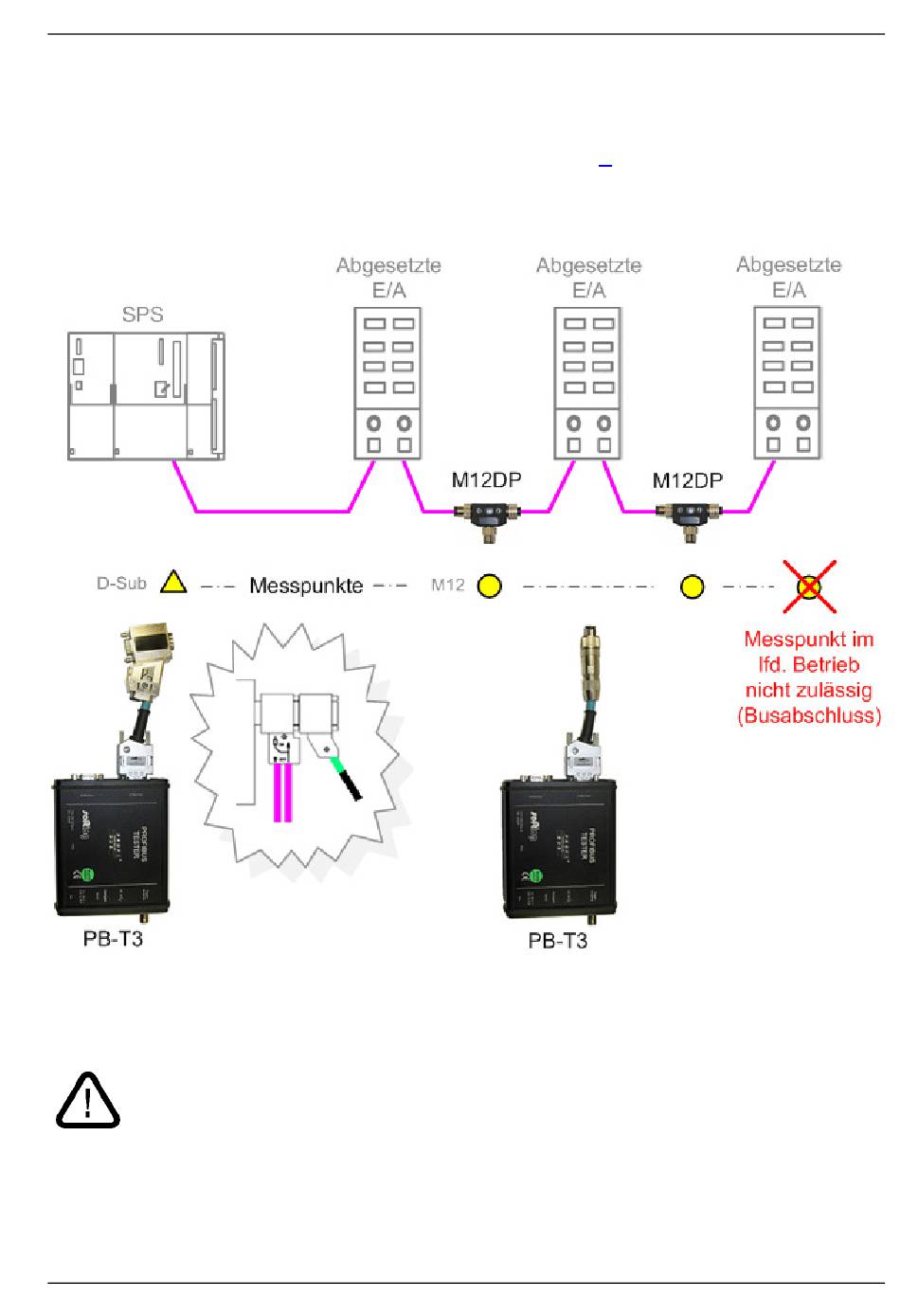

Abb. 12: Messpunkte für das M12-Adapterkabel
Achtung: Außer an Anfang und Ende des Busses sollte das M12-T-
Stück nicht direkt auf einen Busteilnehmer aufgeschraubt werden.
Auf einer Seite ist das bisherige Verbindungskabel anzuschließen,
auf der anderen das mit der Serviceschnittstelle gelieferte 1-Meter-
Verbindungskabel.
Softing AG
im
laufenden
Anschluss an PROFIBUS DP
Betrieb
sind
zusätzliche
M12-
Seite 17
