8.3 Anschluss für Messungen an laufenden Anlagen
Um mit dem PB-T3 an einer laufenden Anlage messen zu können, sind ent-
sprechende Anschlussmöglichkeiten erforderlich. Falls solche Messpunkte in
einer bestehenden Anlage nicht vorhanden sind, ist eine Um- bzw. Nachrüs-
tung bei Anlagenstillstand empfehlenswert. Damit wird die zukünftige Wartung
erheblich vereinfacht.
Achtung: Bei Um- bzw. Nachrüstungen von Messpunkten wird der
Bus aufgetrennt, was eine vorherige Abschaltung aller an den PRO-
FIBUS angeschlossenen Geräte einschließlich der SPS, d.h. einen
Anlagenstillstand, erfordert.
8.3.1
Anschlussart D-Sub-Stecker mit Service-Buchse
Sind an allen Busteilnehmern D-Sub-Stecker mit zusätzlicher Service-Buchse
kann der PB-T3 entsprechend Abbildung einfach dort aufgesteckt werden.

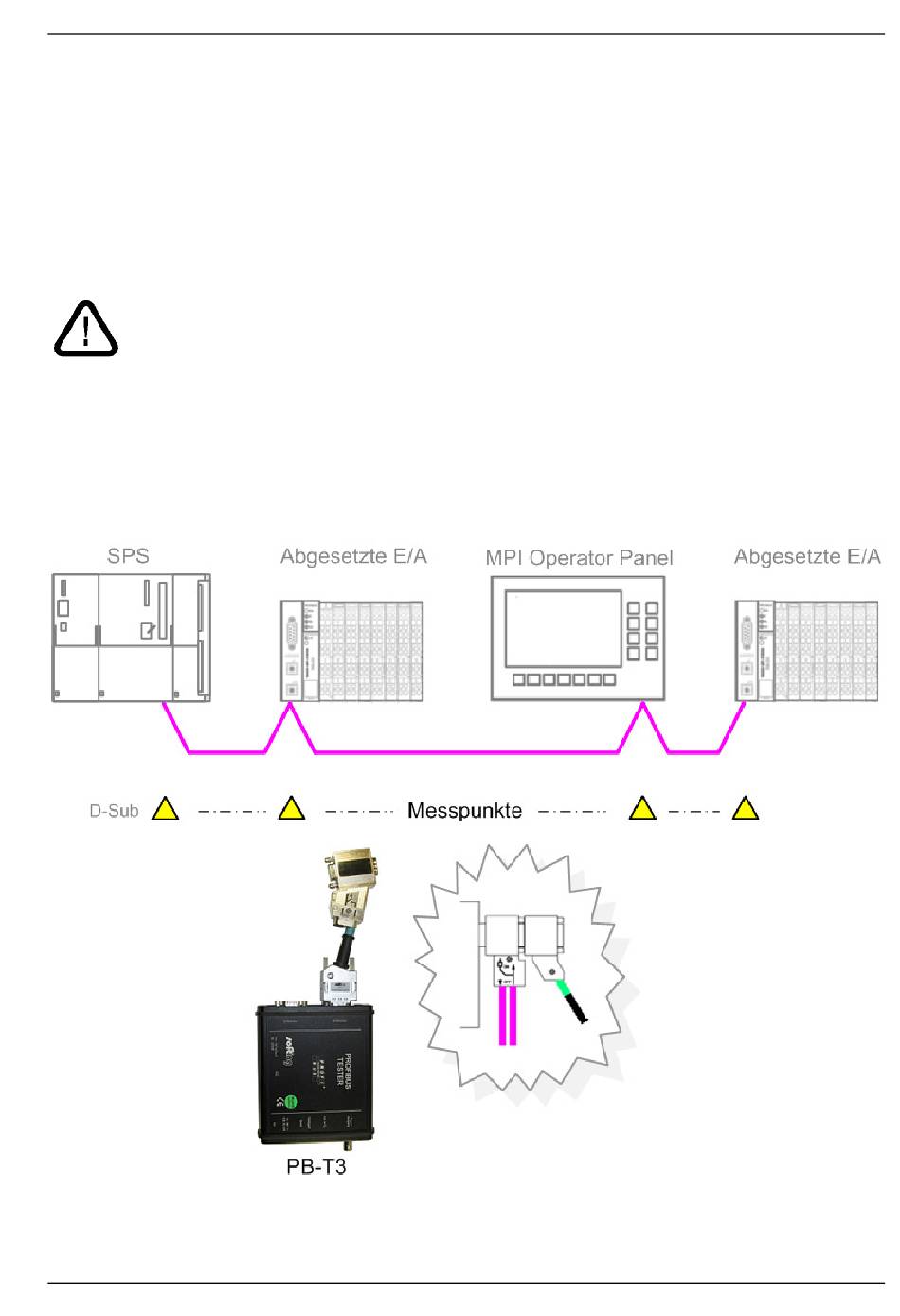

Abb. 10: Messpunkte für das D-Sub-Adapterkabel
Softing AG
Anschluss an PROFIBUS DP
Seite 15
