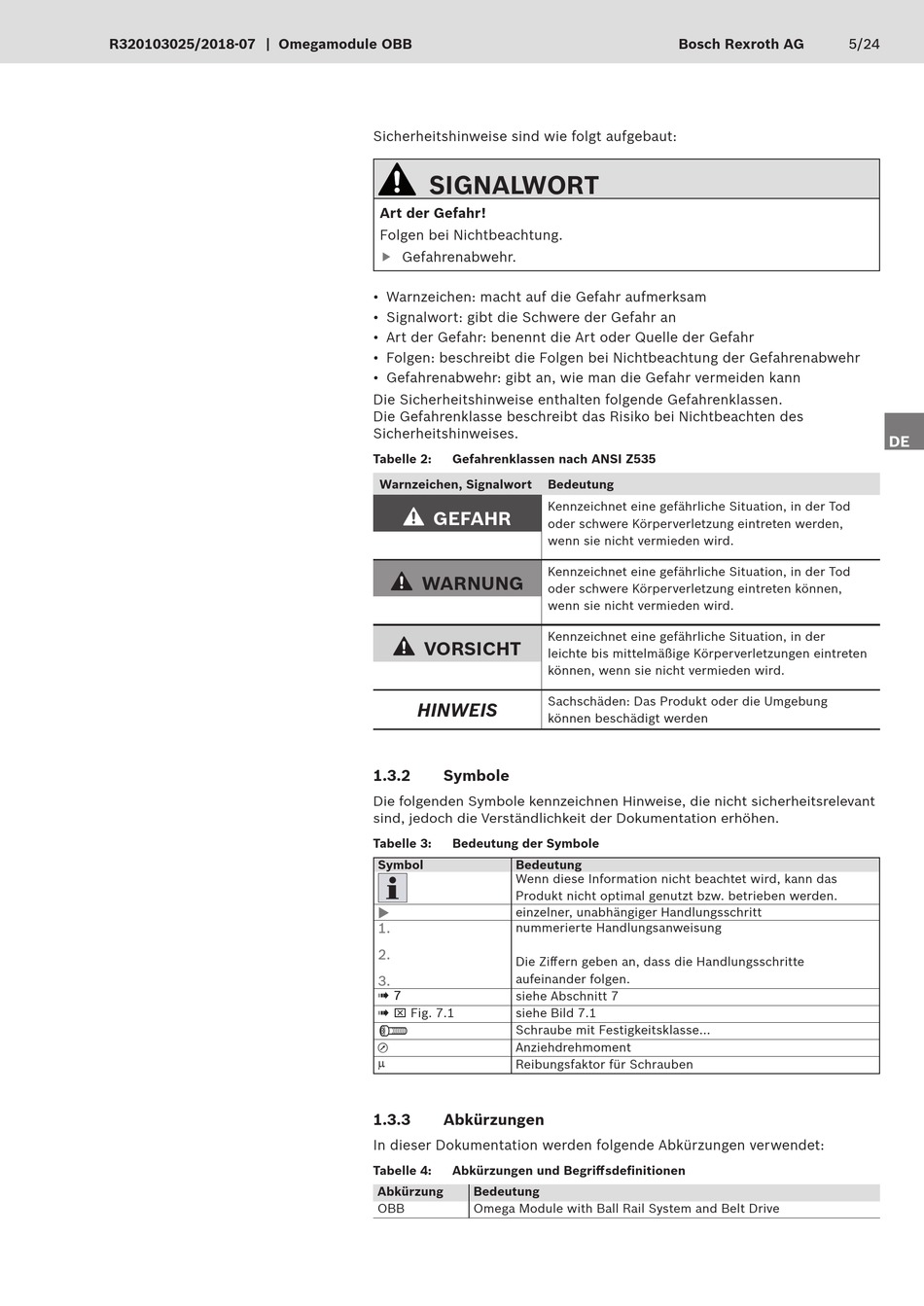

R320103025/2018-07 | Omegamodule OBB
Sicherheitshinweise sind wie folgt aufgebaut:
SIGNALWORT
Art der Gefahr!
Folgen bei Nichtbeachtung.
Gefahrenabwehr.
f
• Warnzeichen: macht auf die Gefahr aufmerksam
• Signalwort: gibt die Schwere der Gefahr an
• Art der Gefahr: benennt die Art oder Quelle der Gefahr
• Folgen: beschreibt die Folgen bei Nichtbeachtung der Gefahrenabwehr
• Gefahrenabwehr: gibt an, wie man die Gefahr vermeiden kann
Die Sicherheitshinweise enthalten folgende Gefahrenklassen.
Die Gefahrenklasse beschreibt das Risiko bei Nichtbeachten des
Sicherheitshinweises.
Tabelle 2:
Gefahrenklassen nach ANSI Z535
Warnzeichen, Signalwort
GEFAHR
WARNUNG
VORSICHT
HINWEIS
1.3.2
Symbole
Die folgenden Symbole kennzeichnen Hinweise, die nicht sicherheitsrelevant
sind, jedoch die Verständlichkeit der Dokumentation erhöhen.
Tabelle 3:
Bedeutung der Symbole
Symbol
Bedeutung
Wenn diese Information nicht beachtet wird, kann das
Produkt nicht optimal genutzt bzw. betrieben werden.
einzelner, unabhängiger Handlungsschritt
X
1.
nummerierte Handlungsanweisung
2.
Die Ziffern geben an, dass die Handlungsschritte
aufeinander folgen.
3.
! 7
siehe Abschnitt 7
! Fig. 7.1
siehe Bild 7.1
Schraube mit Festigkeitsklasse...
Anziehdrehmoment
u
m
Reibungsfaktor für Schrauben
1.3.3
Abkürzungen
In dieser Dokumentation werden folgende Abkürzungen verwendet:
Tabelle 4:
Abkürzungen und Begriffsdefinitionen
Abkürzung
Bedeutung
OBB
Omega Module with Ball Rail System and Belt Drive
Bosch Rexroth AG
Bedeutung
Kennzeichnet eine gefährliche Situation, in der Tod
oder schwere Körperverletzung eintreten werden,
wenn sie nicht vermieden wird.
Kennzeichnet eine gefährliche Situation, in der Tod
oder schwere Körperverletzung eintreten können,
wenn sie nicht vermieden wird.
Kennzeichnet eine gefährliche Situation, in der
leichte bis mittelmäßige Körperverletzungen eintreten
können, wenn sie nicht vermieden wird.
Sachschäden: Das Produkt oder die Umgebung
können beschädigt werden
5/24
DE
EN
FR
IT
ES
PT
