R320103025/2018-07 | Omegamodule OBB
6.5.2
Mechanische und induktive Schalter montieren
Schalter montieren
1.
Mechanische (1) und induktive Schalter (2) auf die Schalterplatte
schrauben.
2.
Schalter mit den Schalterplatten in die Nut am Hauptkörper einhängen
und mit Gewindestiften fixieren.

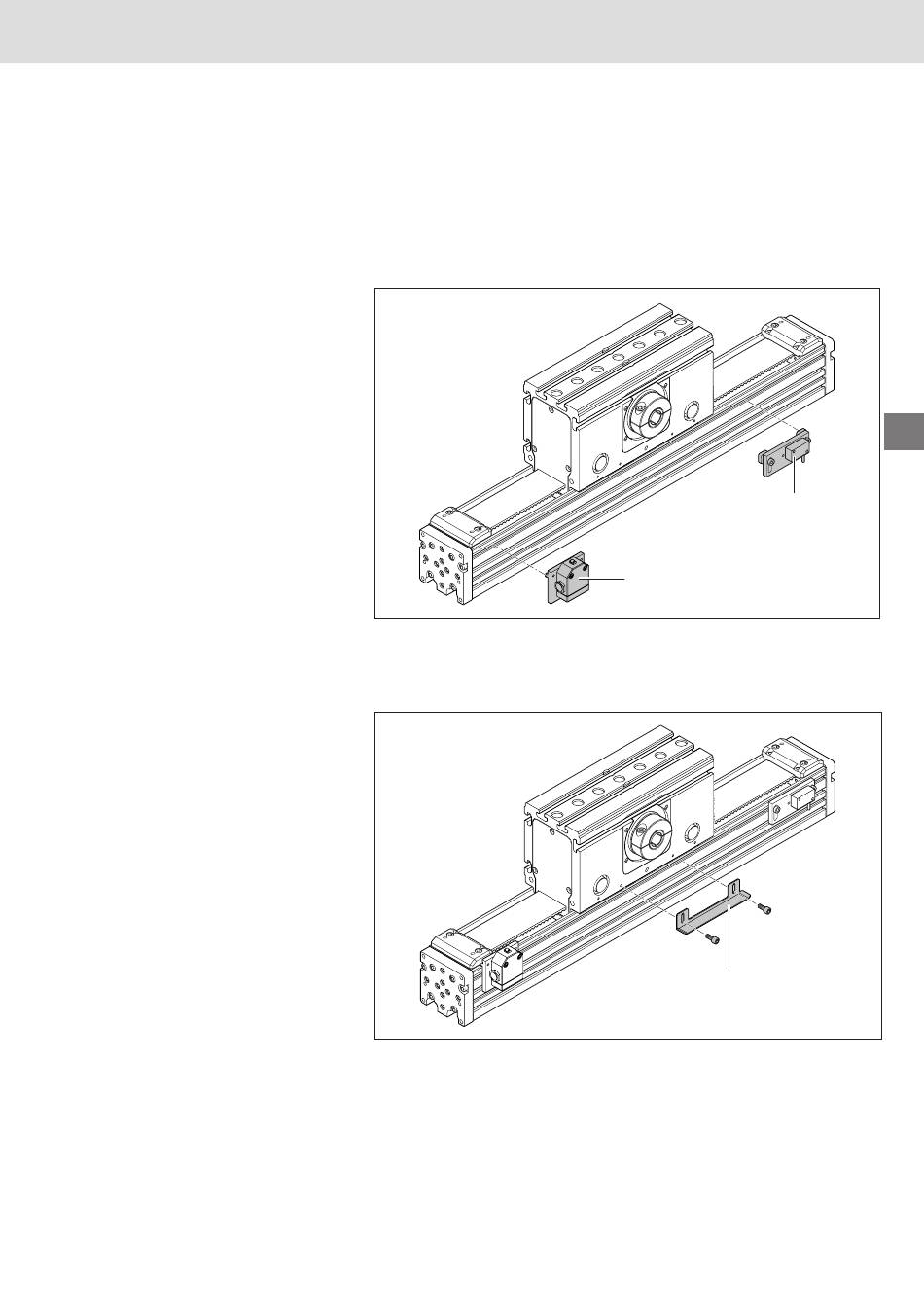

Fig. 17: Schaltwinkel befestigen
3.
Schaltwinkel (3) an Tischteil anschrauben und Schaltabstand zu den
Schaltern einstellen.
Fig. 18: Schaltwinkel an Tischteil montieren
Bosch Rexroth AG
2
1
3
19/24
