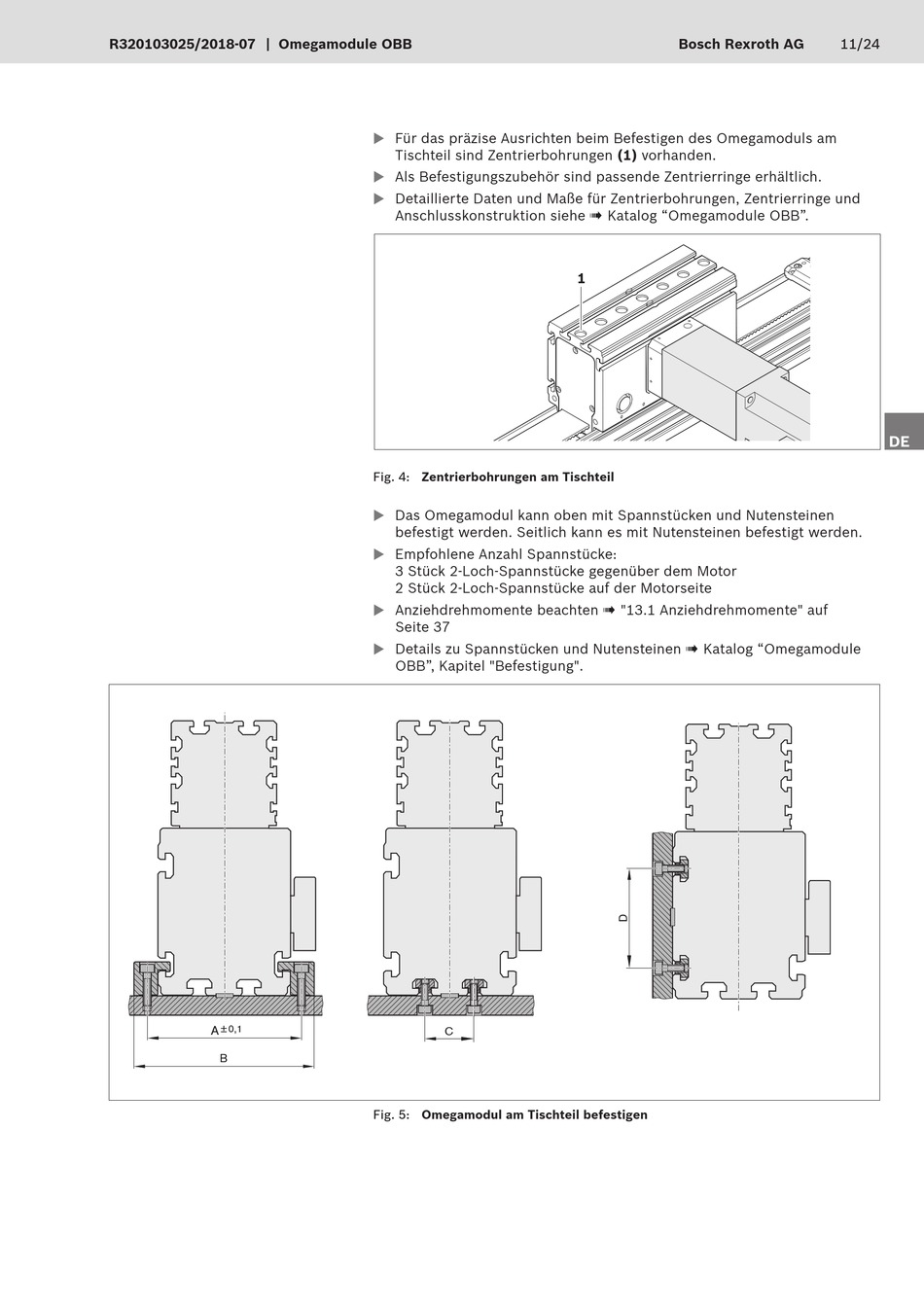

R320103025/2018-07 | Omegamodule OBB
A
± 0,1
B
Für das präzise Ausrichten beim Befestigen des Omegamoduls am
X
Tischteil sind Zentrierbohrungen (1) vorhanden.
Als Befestigungszubehör sind passende Zentrierringe erhältlich.
X
Detaillierte Daten und Maße für Zentrierbohrungen, Zentrierringe und
X
Anschlusskonstruktion siehe ! Katalog "Omegamodule OBB".
Fig. 4: Zentrierbohrungen am Tischteil
Das Omegamodul kann oben mit Spannstücken und Nutensteinen
X
befestigt werden. Seitlich kann es mit Nutensteinen befestigt werden.
Empfohlene Anzahl Spannstücke:
X
3 Stück 2-Loch-Spannstücke gegenüber dem Motor
2 Stück 2-Loch-Spannstücke auf der Motorseite
Anziehdrehmomente beachten ! "13.1 Anziehdrehmomente" auf
X
Seite 37
Details zu Spannstücken und Nutensteinen ! Katalog "Omegamodule
X
A
± 0,1
OBB", Kapitel "Befestigung".
B
C
Fig. 5: Omegamodul am Tischteil befestigen
Bosch Rexroth AG
1
C
11/24
