30/40
Bosch Rexroth AG
VORSICHT
Das Klemmelement darf nicht als Bremse verwendet werden! Nur bei
Stillstand der Achse verwenden!
Schwere Verletzungen. Beschädigung der Anlage.
Klemmelement nur zum Fixieren der Position verwenden.
f
Bei Vertikalachse verhindert das Klemmelement das Abstürzen und
f
kann den Motor entlasten.
HINWEIS
Nur gereinigte und geölte Luft verwenden!
Schäden am Produkt.
Prüfen, ob geeignete Luft verfügbar ist.
f
Bei Tischteilen mit integriertem Klemmelement befindet sich auf beiden
X
Seiten des Tischteils ein Standard-Luftanschluss (1) gegenüber den
Schmiernippeln.
Der Anschluss ist für Schlauchdurchmesser von Ø 4 mm ausgelegt.
X
Ein Luftanschluss auf einer Seite ist ausreichend.
X
Schaltbild siehe Abbildung.
X
1

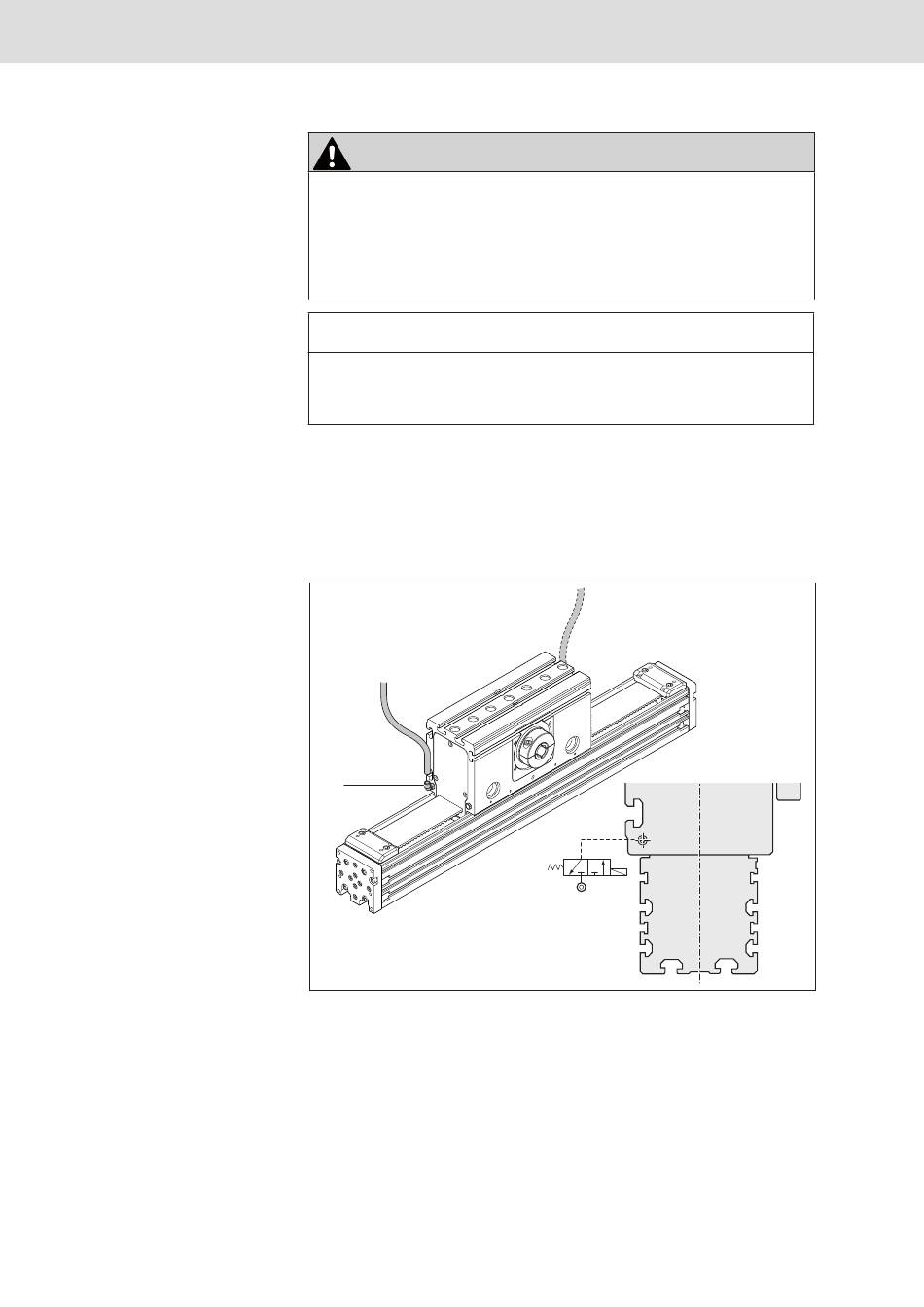

Fig. 34: Druckluft anschließen
1.
Druckluftleitung mit passendem Anschlusselement am
Druckluftanschluss (1) des Tischteils anschließen.
2.
Funktionstest machen:
Ohne Druckluft muss das Klemmelement klemmen,
mit Druckluft muss sich das Klemmelement lösen.
Omegamodule OBB | R320103025/2018-07
