22/24
Bosch Rexroth AG
Deckel ohne Abdeckung am Kabelkanalende montieren
1.
Deckel des Kabelkanals ausmessen, absägen und entgraten.
2.
Deckel einschnappen.
Deckel mit Abdeckung am Kabelkanalende montieren
1.
Deckel des Kabelkanals ausmessen.
1 8
± 0
, 5

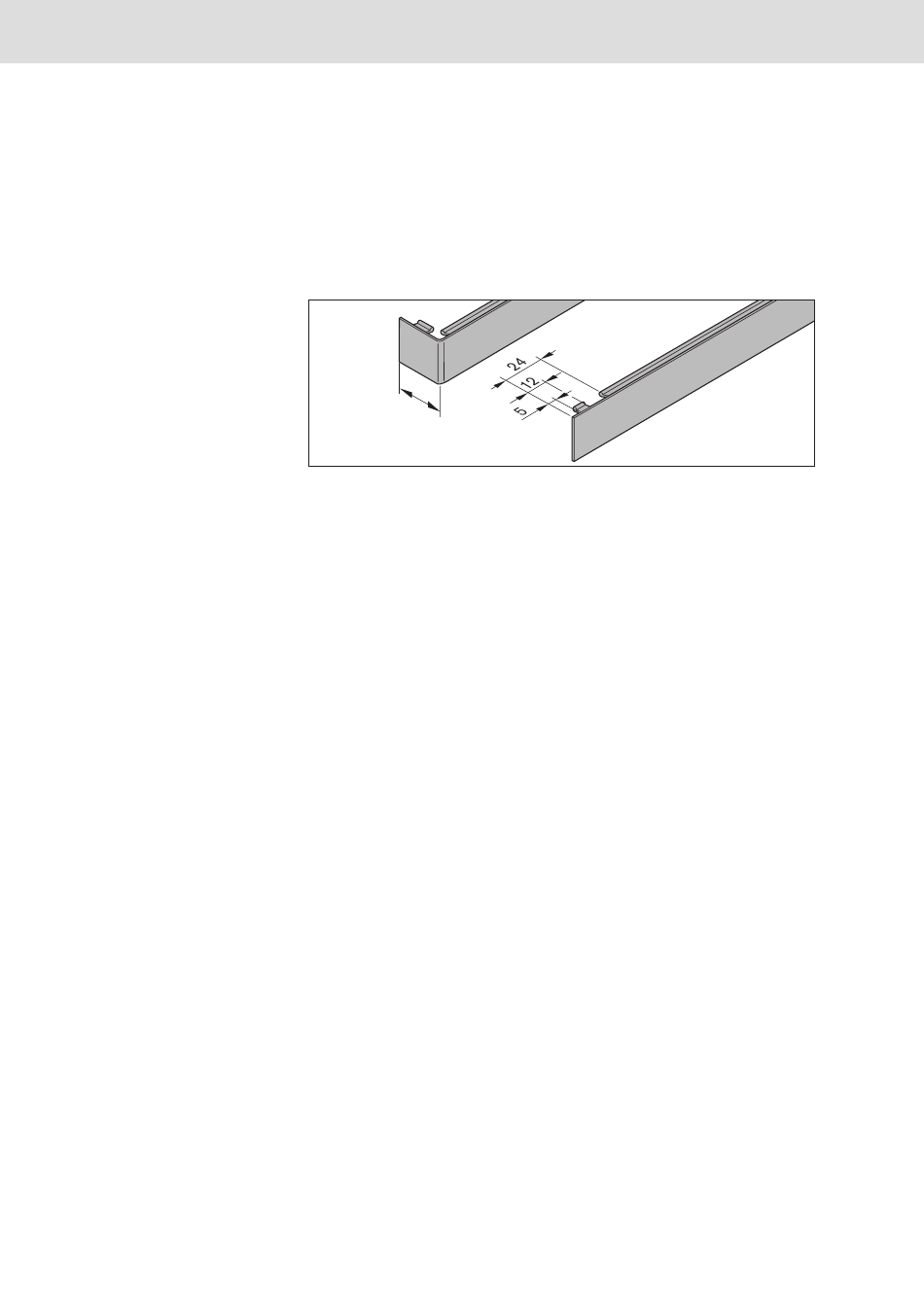

Fig. 24: Deckel mit Abdeckung ausmessen
Für jede Abdeckung am Kabelkanalende 18 mm zugeben.
2.
3.
Deckel absägen und entgraten.
4.
Im Biegebereich und am Ende Stege entfernen.
5.
Deckel biegen und einschnappen.
Omegamodule OBB | R320103025/2018-07
