14/24
Bosch Rexroth AG
6.4
Schaltsystem montieren, wenn Hauptkörper
verfährt
6.4.1
Übersicht Schaltsystem, wenn Hauptkörper verfährt
HINWEIS
Kollision durch fehlerhafte Montage des Schaltsystems!
Schäden an Produkt, Anschlusskonstruktion und Werkstücken.
Das gesamte Schaltsystem auf einer Seite des Produkts befestigen.
f
5
1

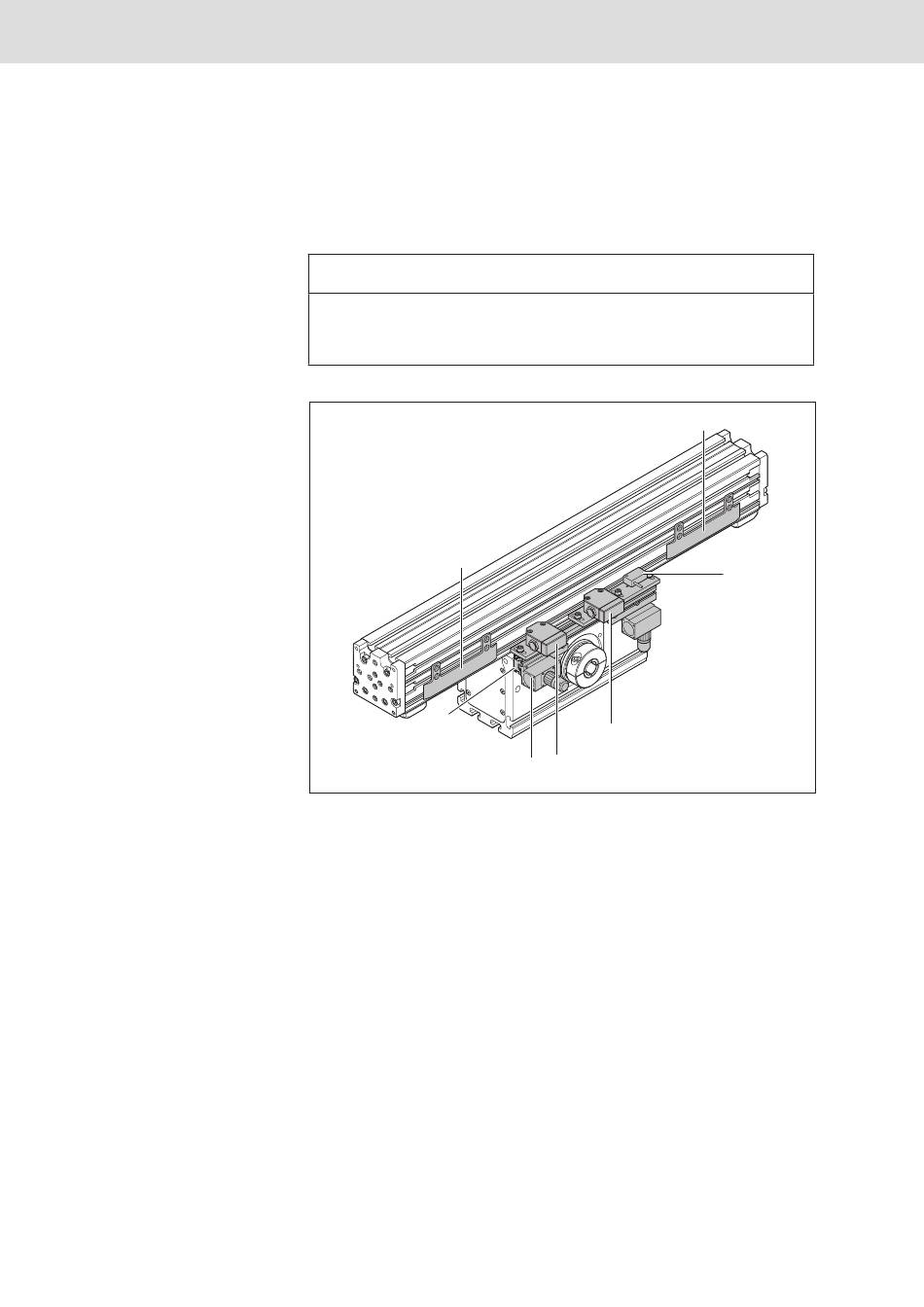

Fig. 9: Schaltsystem wenn Hauptkörper verfährt
Das Schaltsystem mit mechanischen und induktiven Schaltern besteht aus
folgenden Bauteilen:
1 Schalter-Montageprofil
2 Dose mit Stecker
3 Mechanische Schalter
4 Induktiver Schalter
5 Schaltleisten am Hauptkörper
Omegamodule OBB | R320103025/2018-07
3
3
2
5
4
