24/24
Bosch Rexroth AG
Tabelle 6:
Maximale Axialkraft für
Motormontage
F
(N)
max
OBB 55
30
OBB 85
40
OBB 120
60
F

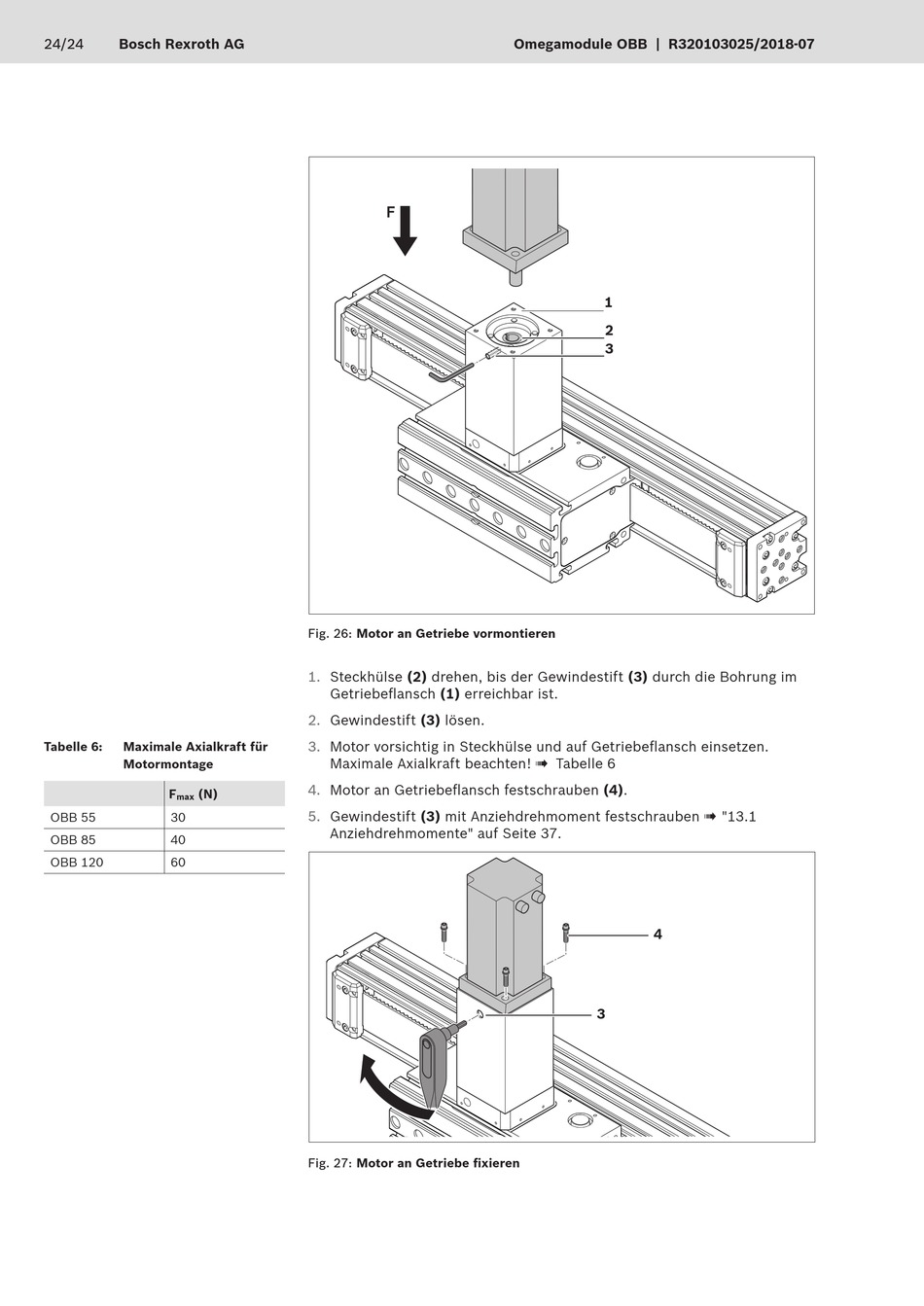

Fig. 26: Motor an Getriebe vormontieren
1.
Steckhülse (2) drehen, bis der Gewindestift (3) durch die Bohrung im
Getriebeflansch (1) erreichbar ist.
2.
Gewindestift (3) lösen.
3.
Motor vorsichtig in Steckhülse und auf Getriebeflansch einsetzen.
Maximale Axialkraft beachten! ! Tabelle 6
Motor an Getriebeflansch festschrauben (4).
4.
5.
Gewindestift (3) mit Anziehdreh moment festschrauben ! "13.1
Anziehdrehmomente" auf Seite 37.
Fig. 27: Motor an Getriebe fixieren
Omegamodule OBB | R320103025/2018-07
1
2
3
4
3
