A
CalentaHP – 001 -
B

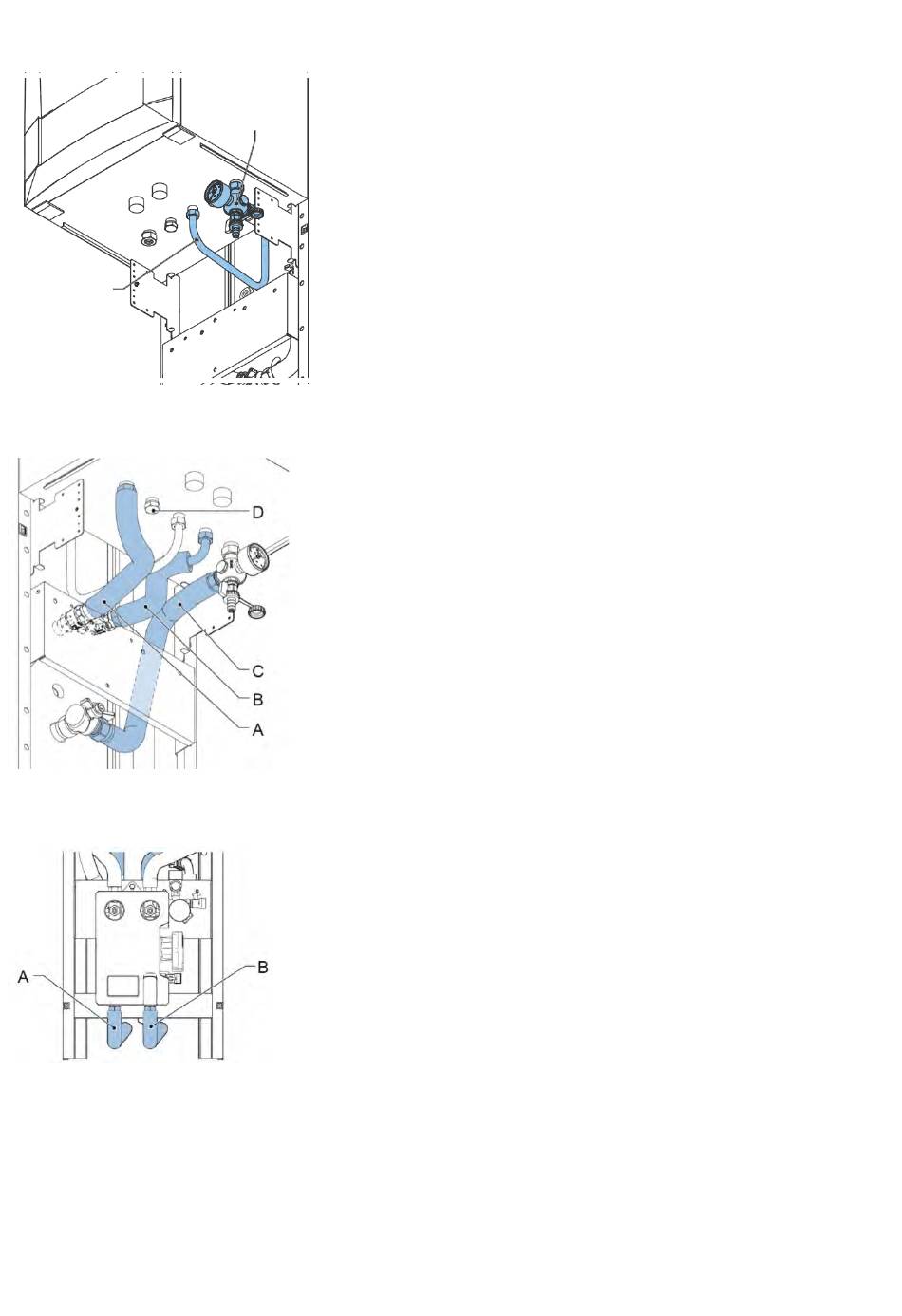

3. Installieren Sie die Gasleitung (A).
4. Installieren Sie den Verteiler (B).
Gasleitung (A) Bezeichnung: Rohr D15 Gasleitung
Verteiler (B) Bezeichnung: Verteiler m. 3/4" ÜWM Manometer und
KFE-Hahn
5. Installieren Sie die Rohre (A), (B) und (C) vom Kessel zum Speicher.
Rohr (A) Bezeichnung: WS DN 16 x 350
Rohr (B) Bezeichnung: WS DN 16 x 280
Rohr (C) Bezeichnung: WS DN 16 x 550
6. Installieren Sie die Kappe (D) an der eingezeichneten Position.
das Manometer (B).
Kappe (D) Bezeichnung: Kappe 1/2"
7. Installieren Sie die Rohre (A) und (B) von der Wärmepumpenstation
zum Speicher.
Rohr (A) Bezeichnung: WS DN 20x350
Rohr (B) Bezeichnung: WS DN 20x350
5 Installation
19
