remeha

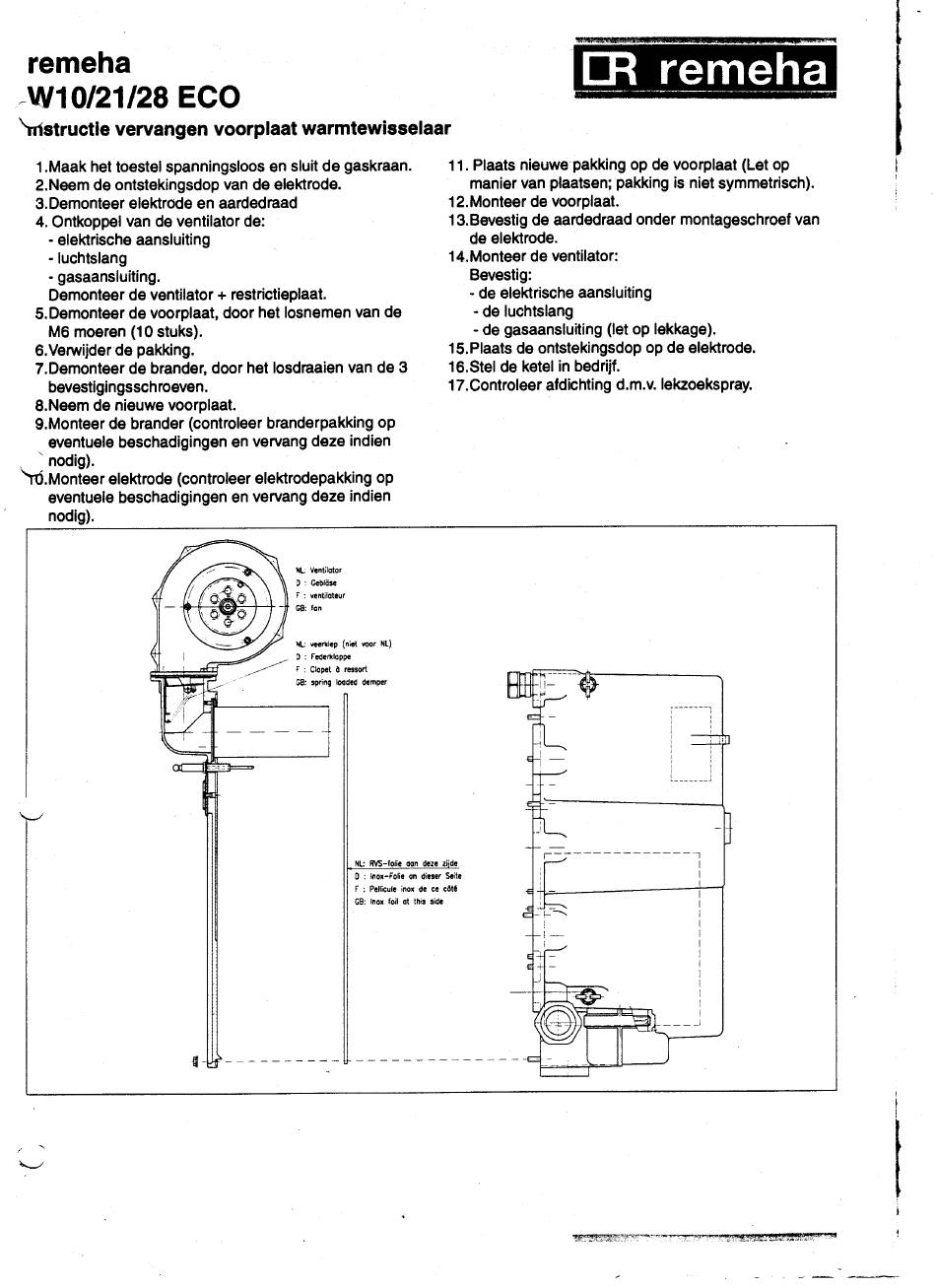

-W10/21/28 ECO
hrstructie vervangen voorplaat warmtewisseiaar
1 .Maak het toestel spanningsloos en sluit de gaskraan.
2.Neem de ontstekingsdop van de elektrode.
3.Demonteer elektrode en aardedraad
4. Ontkoppel van de ventilator de:
-
elektrische aansluiting
-
luchtslang
-
gasaansluiting.
Demonteer de ventilator
+
restrictieplaat.
5Demonteer de voorplaat, door het losnemen van de
M6 moeren (10 stuks).
6.Verwijder de pakking.
7.Demonteer de brander, door het losdraaien van de 3
bevestig i ngssch roeven.
8.Neem de nieuwe voorplaat.
9.Monteer de brander (controleer branderpakking op
eventuele beschadigingen en vervang deze indien
'
nodig).
%Monteer elektrode (controleer elektrodepakking op
eventuele beschadigingen en vervang deze indien
nodig).
11. Plaats nieuwe pakking op de voorplaat (Let op
manier van plaatsen; pakking is niet symmetrisch).
12.Monteer de voorplaat.
13.Bevestig de aardedraad onder montageschroef van
de elektrode.
14.Monteer de ventilator:
Bevestig:
-
de elektrische aansluiting
-
de luchtslang
-
de gasaansluiting (let op lekkage).
15.Plaats de ontstekingsdop op de elektrode.
16.Stel de ketel in bedrijf.
17.Controleer afdichting d.m.v. lekzoekspray.
N L Vmtilotor
D
'
Ceblaw
i : ventilateur
GB: fan
NL: veerklep (nia voor NL)
3 : Feáerklappe
f :
Clapí O ressort
5 8 spring loaded demper
i
_ _ - -
NL: Rvs-folie aan deze zijde
0 : Inox-Folie an dieser s i t e
F : Pellicule inox de ce cöté
G E
Inox foil at this sidc
