Kleinere Unebenheiten durch die mitgelieferten Sy-
lomerstreifen ausgleichen...
Die Sylomerstreifen geben der Wärmepumpe zu-
sätzliche Standfestigkeit. Sie dämpfen Schall- und
Schwingungsübertragungen auf den Untergrund.
So legen Sie die Sylomerstreifen unter die Wärme-
pumpe:
•

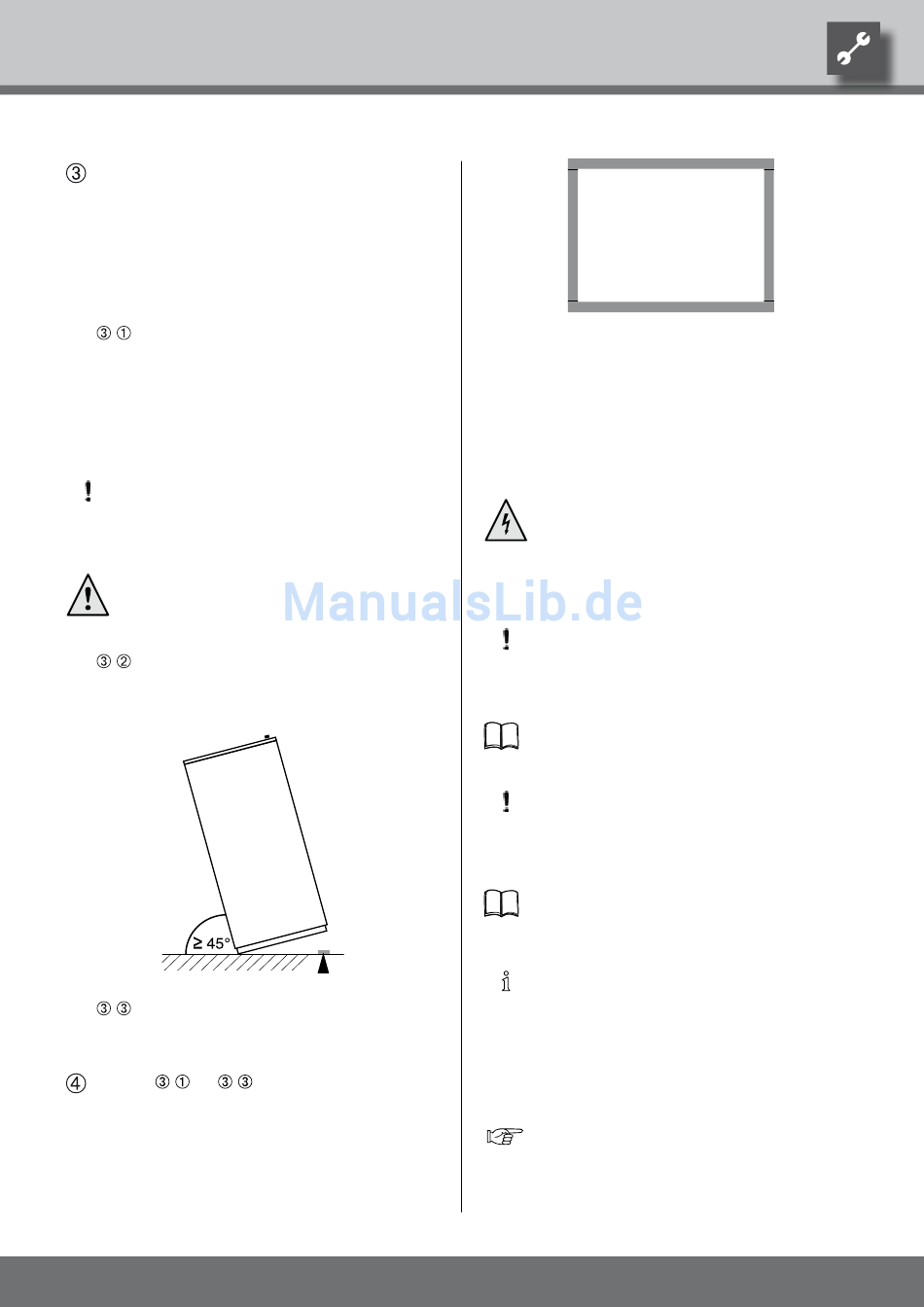

Das Gerät von einer Seite langsam und vorsichtig
ankippen...
Schräg angehobenes Gerät absichern, damit es nicht
versehentlich in die Ausgangsstellung zurückkippen
kann.
VorSichT.
Gerät nicht mehr als maximal 45° neigen
(Gilt für jede richtung).
VorSichT!
hände und finger könnten bei den fol-
genden arbeiten gequetscht werden!
•
Einen Sylomerstreifen bündig zur jeweiligen Gerä-
teaussenkante unterlegen...
•
Gerät langsam und vorsichtig in die Ausgangsstel-
lung zurückkippen...
Vorgang • bis •
räteseiten wiederholen.
Sylomerstreifen rechtwinklig zueinanderlegen, Stoss
an Stoss:
Technische Änderungen vorbehalten.
DE830507/200610 – Original
jeweils an den anderen Ge-
© Alpha-InnoTec GmbH
Gerätevorderseite (= Bedienseite)
montage der hydraulischen
anschlüsse
Gefahr!
Lebensgefahr durch elektrischen Strom!
Vor dem Öffnen des Gerätes die anlage
spannungsfrei schalten und gegen Wieder-
einschalten sichern!
VorSichT.
Das Gerät nach dem gerätetypabhängigen
hydraulikschema in den heizkreis einbin-
den.
Unterlagen „Hydraulische Einbindung".
VorSichT.
Die Wärmequellenanlage muss gemäss
den Vorgaben des planungshandbuches
ausgeführt sein.
Planungshandbuch und Unterlagen „Hydraulische
Einbindung".
hinWeiS.
prüfen, ob die Querschnitte und Längen
der rohre des heizkreises ausreichend di-
mensioniert sind. Die freie pressung der
umwälzpumpen muss mindestens den für
ihren Gerätetyp geforderten minimalen
Durchsatz erbringen können.
übersicht „Technische
Abschnitte „Wärmequelle" und „Heizkreis".
Daten / lieferumfang",
