 Der Luftstrom kann den gesamten Raum erreichen.
 Das Innengerät sollte keiner direkten Wärmestrahlung oder dem direkten
Wärmeluftstrom von Heizgeräten ausgesetzt sein.
 Das Innengerät sollte mindestens einen Meter Abstand zu Fernseh- und
Radiogeräten haben, um Empfangsstörungen zu vermeiden.
 Beachten Sie die Abstände der Inneneinheit zur Wand, Decke und
Fußboden.

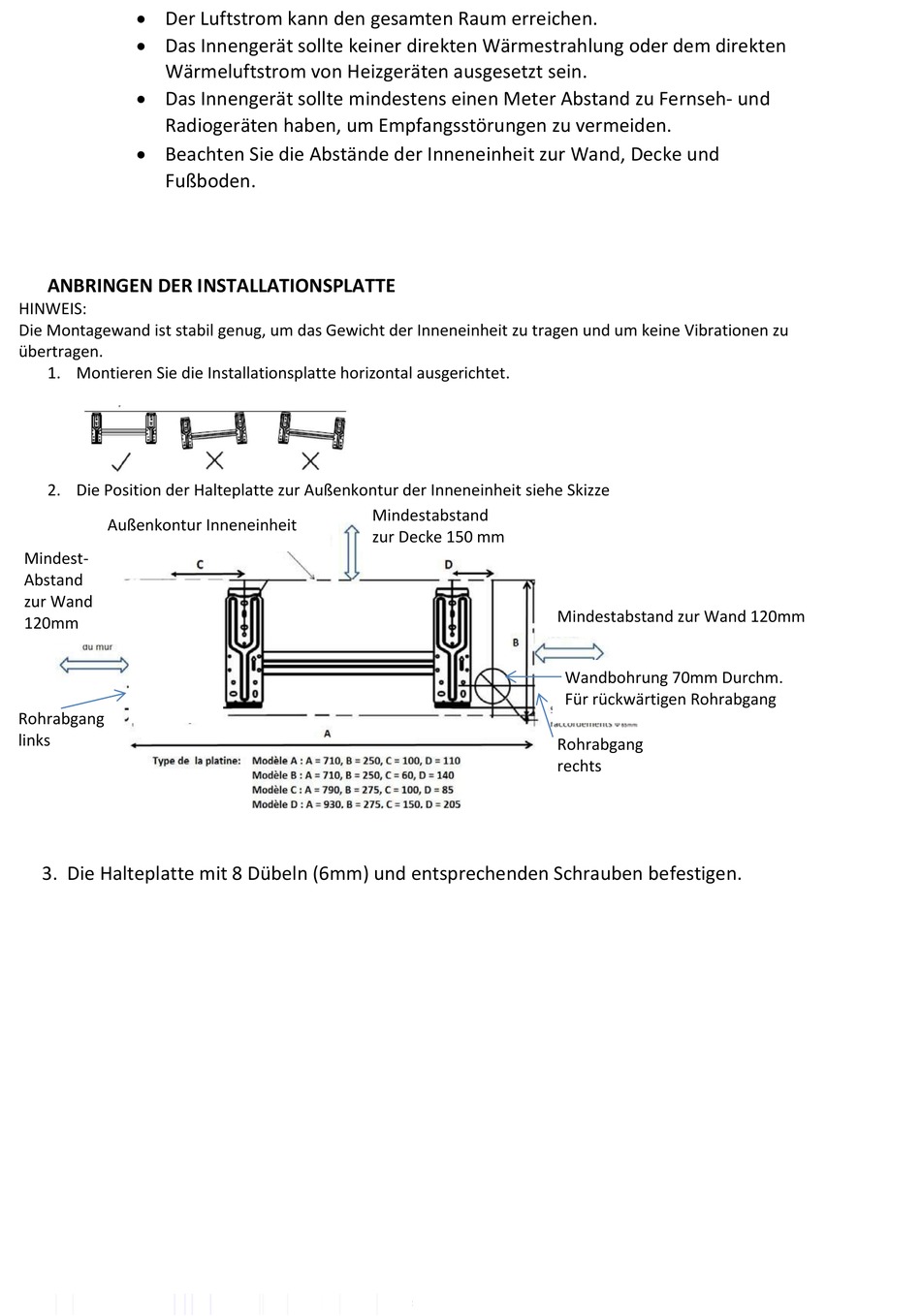

ANBRINGEN DER INSTALLATIONSPLATTE
HINWEIS:
Die Montagewand ist stabil genug, um das Gewicht der Inneneinheit zu tragen und um keine Vibrationen zu
übertragen.
1. Montieren Sie die Installationsplatte horizontal ausgerichtet.
2. Die Position der Halteplatte zur Außenkontur der Inneneinheit siehe Skizze
Außenkontur Inneneinheit
Mindest-
Abstand
zur Wand
120mm
Rohrabgang
links
3. Die Halteplatte mit 8 Dübeln (6mm) und entsprechenden Schrauben befestigen.
> 12 cm
> 2 m
Mindestabstand
zur Decke 150 mm
> 15 cm
> 12 cm
Mindestabstand zur Wand 120mm
Wandbohrung 70mm Durchm.
Für rückwärtigen Rohrabgang
Rohrabgang
rechts
