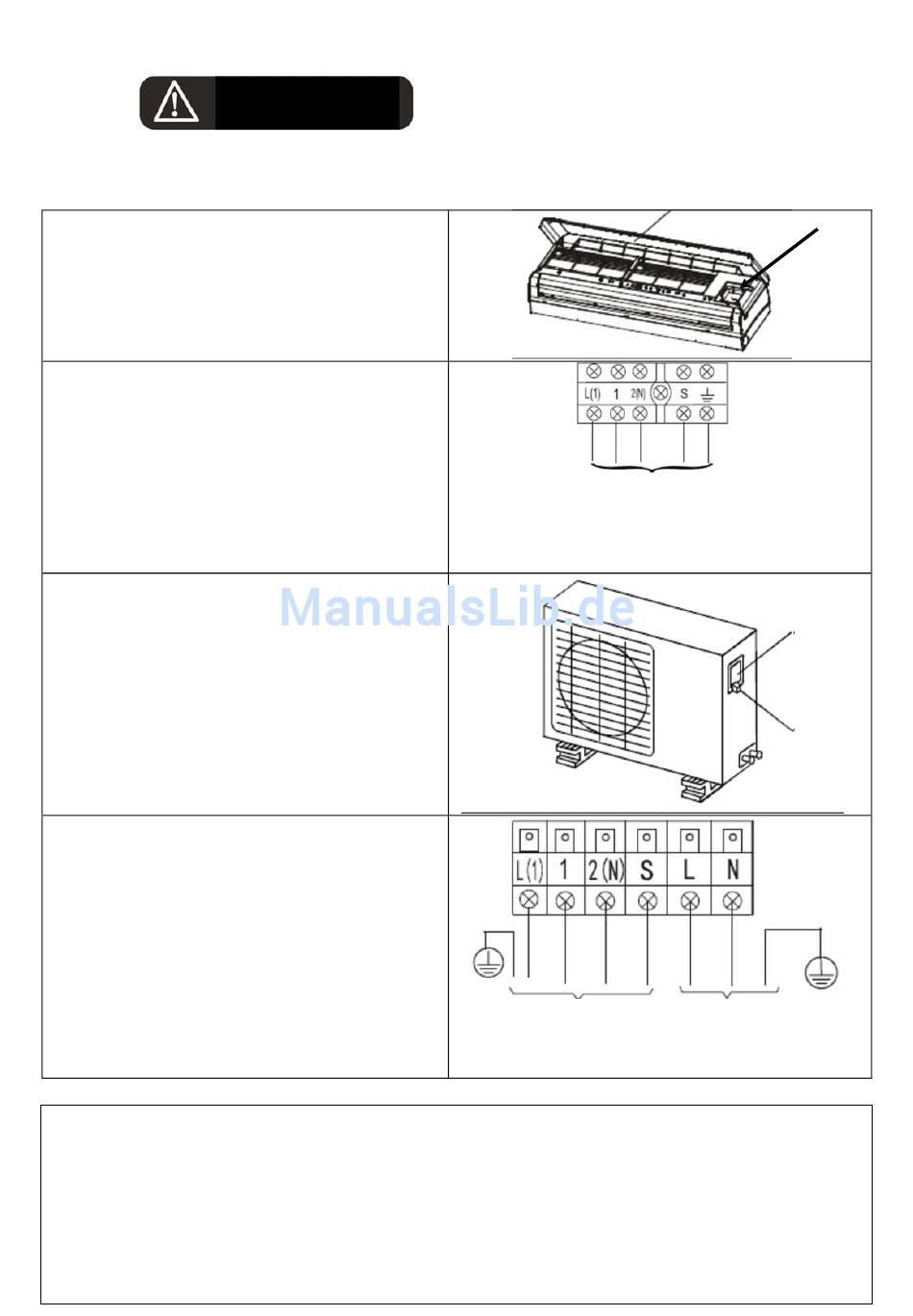

Stellen Sie jetzt die elektrische Verbindung zwischen den Geräten her.
Zugang zu den Klemmleisten:
Heben Sie die vordere Abdeckung des
Geräts an und schrauben Sie den
Zugangsdeckel zur Klemmleiste auf.
Schließen Sie die vier Leitungen und das
Erdungskabel gemäß dem Gerätemodell
an der Klemmleiste an.
Das Kabel muss mit der Zugentlastung
gesichert werden
Bringen Sie den Verschlussdeckel wieder
an
Entfernen Sie die Schrauben, die den
Deckel halten, um auf die Klemmleiste des
Außenaggregats zuzugreifen.
Verbinden Sie das Verbindungskabel mit der
Klemmleiste und das Erdungskabel mit der
unteren Masseschraube.
Die Verkabelung der Geräte muss gemäß
nebenstehendem Plan erfolgen.
Das Kabel muss mit der Zugentlastung
gesichert werden
Bringen Sie den Verschlussdeckel wieder
an.
Die Stromversorgung für die Inneneinheit erfolgt ausschließlich über das
Alle Arbeiten am Kühlkreislauf und Elektroanschlüsse müssen durch einen
autorisierten und zertifizierten Fachmann erfolgen.
ACHTUNG
Außengerät!
Stellen Sie sicher, dass das
Stromversorgungskabel während dieser
Arbeiten vom Netz getrennt ist.
Zum Außenaggregat
zur Inneneinheit
zur Netzsteckdose
und Sicherungsschalter
