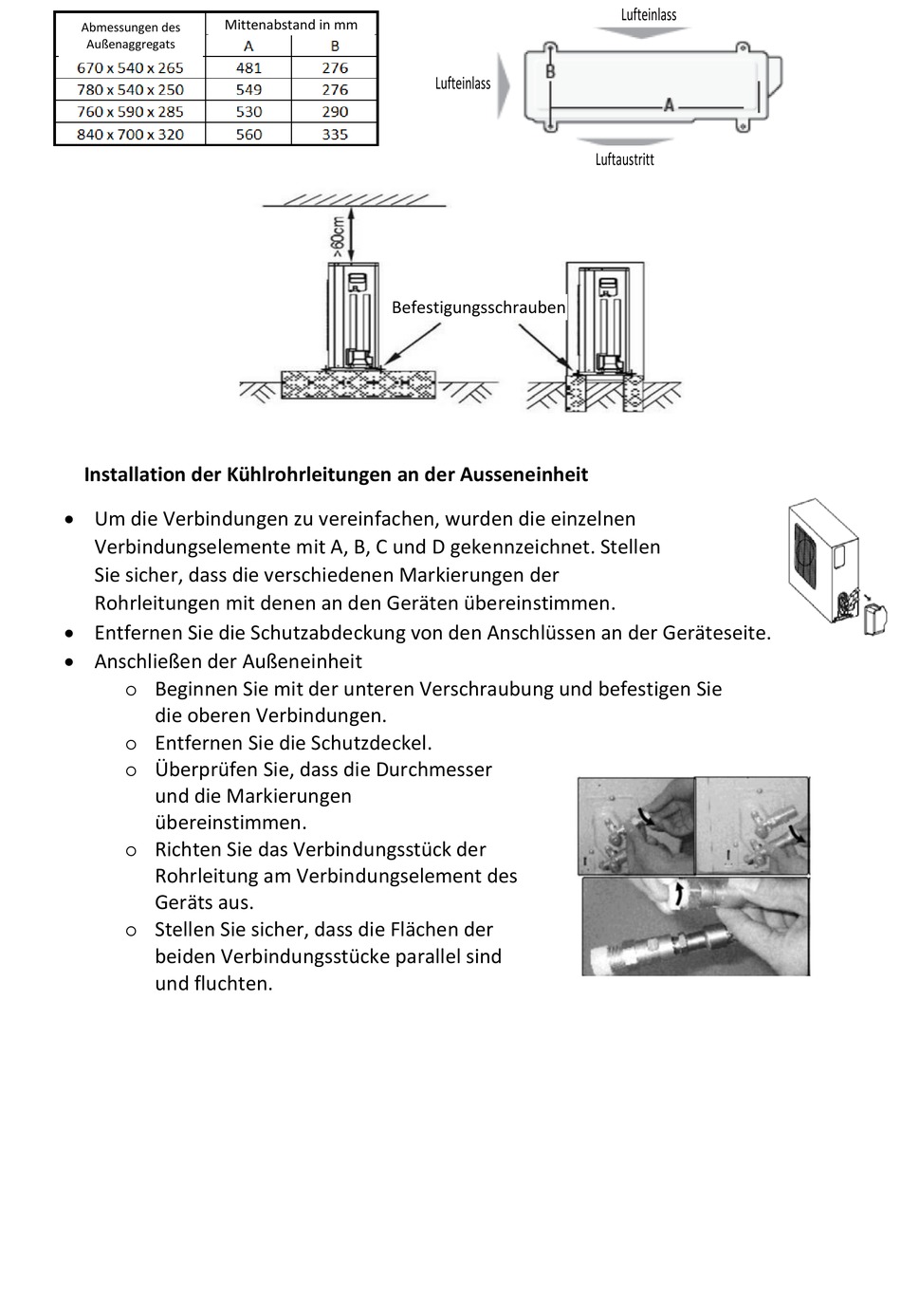

Mittenabstand in mm
Abmessungen des
Außenaggregats
Installation der Kühlrohrleitungen an der Ausseneinheit
Um die Verbindungen zu vereinfachen, wurden die einzelnen
Verbindungselemente mit A, B, C und D gekennzeichnet. Stellen
Sie sicher, dass die verschiedenen Markierungen der
Rohrleitungen mit denen an den Geräten übereinstimmen.
Entfernen Sie die Schutzabdeckung von den Anschlüssen an der Geräteseite.
Anschließen der Außeneinheit
o Beginnen Sie mit der unteren Verschraubung und befestigen Sie
die oberen Verbindungen.
o Entfernen Sie die Schutzdeckel.
o Überprüfen Sie, dass die Durchmesser
und die Markierungen
übereinstimmen.
o Richten Sie das Verbindungsstück der
Rohrleitung am Verbindungselement des
Geräts aus.
o Stellen Sie sicher, dass die Flächen der
beiden Verbindungsstücke parallel sind
und fluchten.
Lufteinlass
Befestigungsschrauben
Lufteinlass
Luftaustritt
